يتم إدخال الأقطاب الموجبة والسالبة على طول مقبس الموصل حتى تثبت في مكانها بشكل آمن.

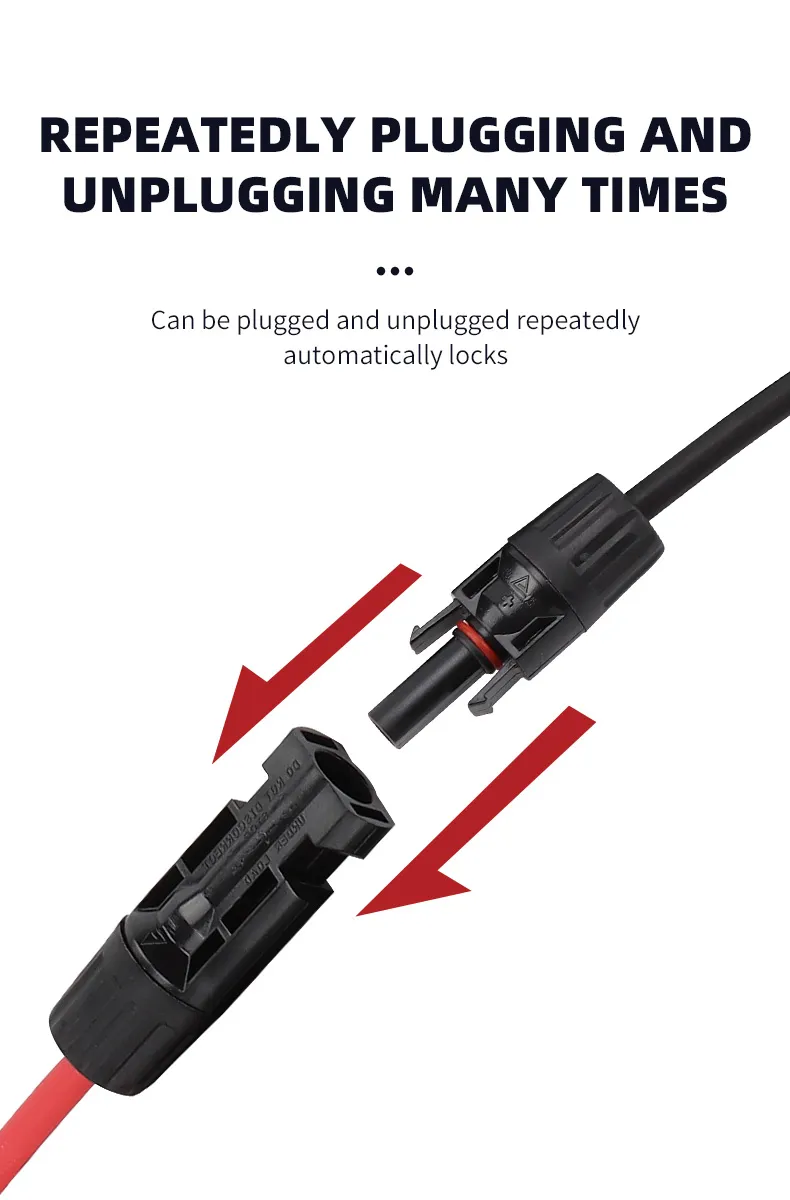

اضغط على المزلاجين معًا واسحب الموصلين الموجب والسالب في اتجاهين متعاكسين لفتحه.
أثناء التركيب، يجب أن تتوافق قوة شد الكبل ومقاومته للتوتر مع الإجراءات والمعايير التشغيلية. يجب عدم سحب الكابل بزاوية 90 درجة عموديًا على الموصل. يجب أن تتجاوز قوة الشد لمجموعة الكابل والموصل 150 نيوتن.
| الطراز | PCS/CN | ج. (كجم) | حجم صندوق CTN (سم) |
|---|---|---|---|
| MC4 30A 1000 فولت 2,5-6 مم² |
1000 | 22 | 42*42*30.5 |
تستخدم موصلات الطاقة الشمسية على نطاق واسع في صناعات مختلفة مثل الصناعة والبناء والنقل، وما إلى ذلك، وهي تملك أهمية كبيرة:
وهي تعتمد مواد مقاومة للطقس (مثل النايلون PA66 والبلاستيك الهندسي PBT، إلخ)، والتي يمكنها تحمل درجات الحرارة القصوى التي تتراوح بين -40 درجة مئوية إلى +105 درجة مئوية، والتكيف مع البيئات الخارجية القاسية مثل درجات الحرارة العالية والمنخفضة، والأمطار والثلوج، والأشعة فوق البنفسجية، مما يمنع الشيخوخة أو التشقق أو التشوه.
وهي تتميز بمقاومة الماء والغبار على مستوى IP67، مما يمنع مياه الأمطار والغبار من الدخول إلى الموصل والتسبب في حدوث دوائر قصر، مما يضمن التشغيل المستقر طويل الأمد للنظام.
تتكون أطراف التوصيل من مواد موصلة للكهرباء بدرجة كبيرة (مثل النحاس المطلي بالفضة)، مع مقاومة تلامس منخفضة (عادة أقل من 5 ميجا أوم)، مما يقلل من فقدان الطاقة وخطر توليد الحرارة.
بنية منع التوصيل العكسي المدمجة (مثل التصميم الفريد لشكل القابس/المقبس) لمنع أعطال الدائرة أو تلف المعدات الناتج عن أخطاء الأسلاك.
يتميز هذا الموصل بدرجة حماية عالية تصل إلى IP68 (بالإضافة إلى مقاومة ماء وغبار بمعيار IP67)، مما يضمن عدم دخول السوائل أو الأتربة وحماية النظام في أقسى الظروف الجوية.

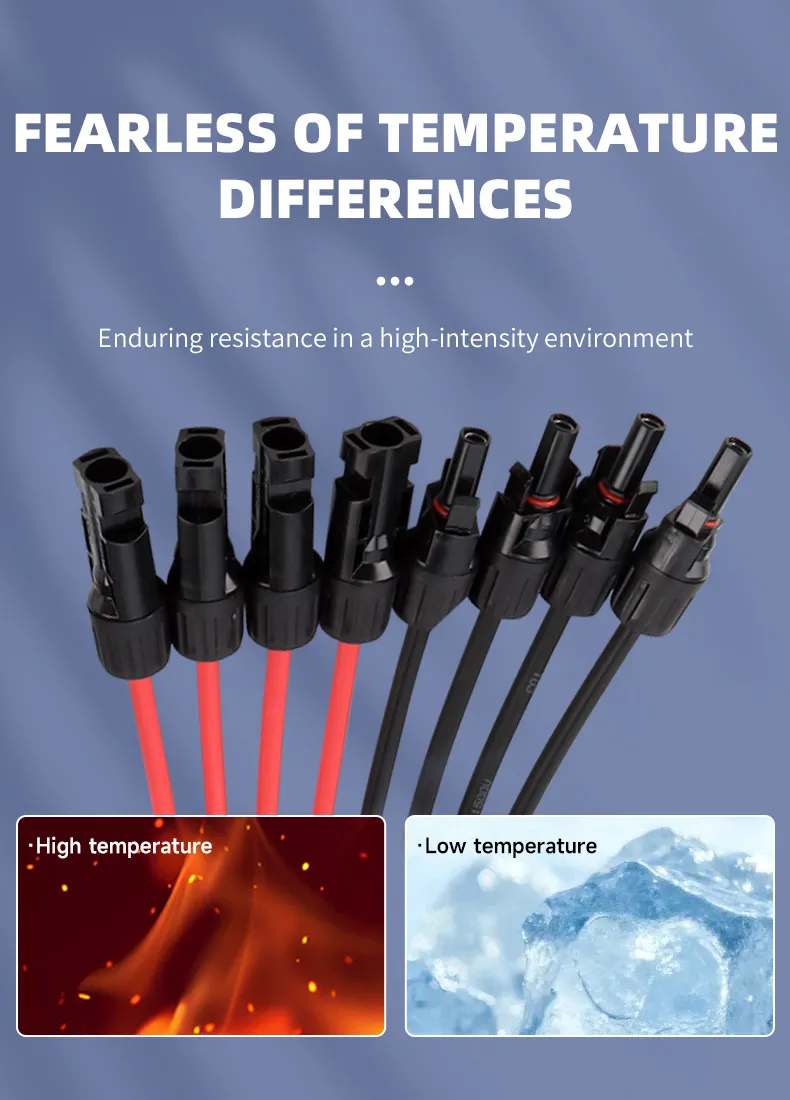

بفضل المواد المقاومة للعوامل الجوية مثل النايلون PA66 وبلاستيك PBT، يمكن للموصل تحمل درجات حرارة تشغيلية شديدة تتراوح من -40 درجة مئوية إلى +105 درجة مئوية.
يحتوي الموصل على بنية حماية مدمجة تمنع التوصيل العكسي (شكل فريد للقابس والمقبس)، بالإضافة إلى مقاومة تلامس منخفضة للغاية (عادة < 0.4MΩ) لتقليل تولد الحرارة وضمان الكفاءة العالية.

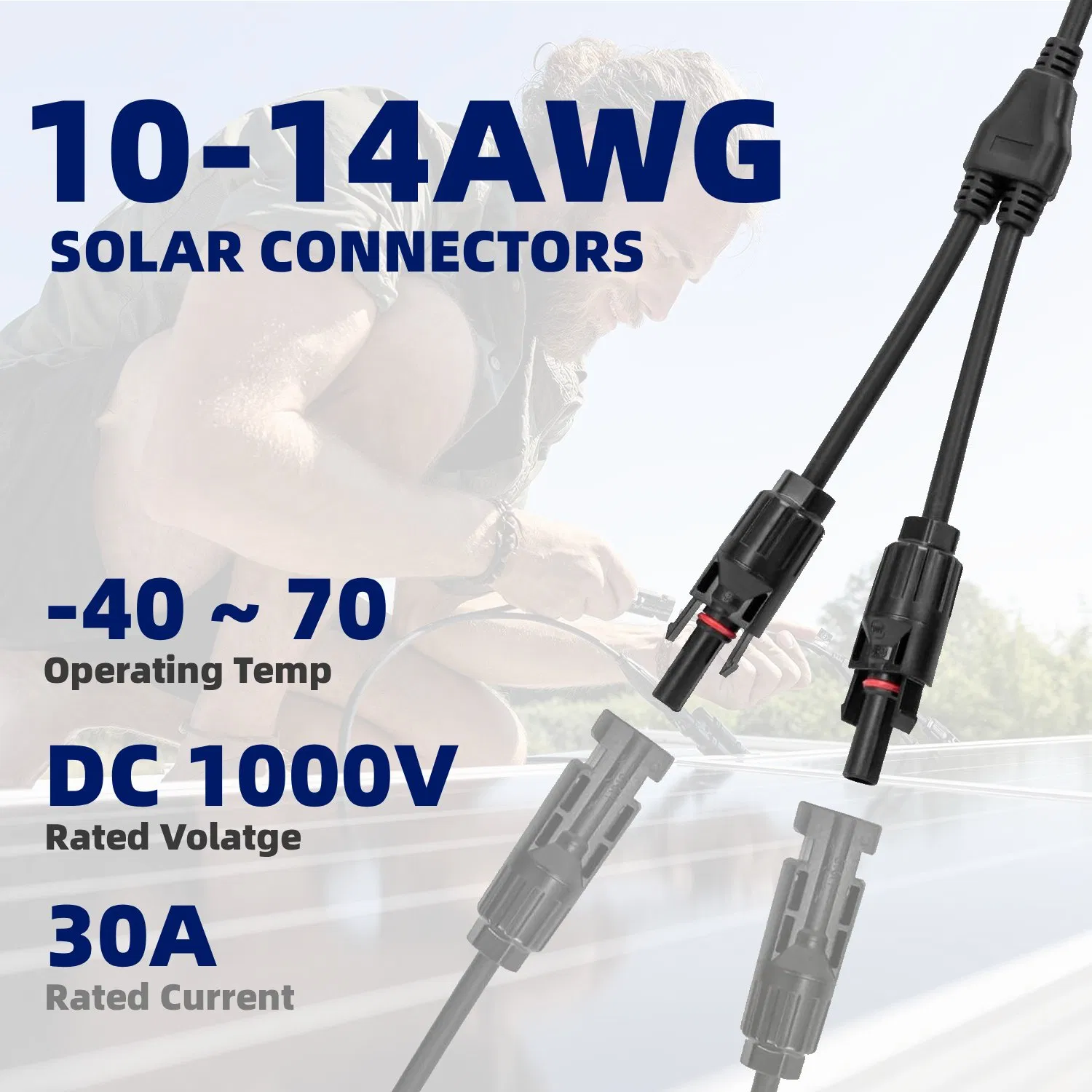

الموصل متوافق تماماً مع كابلات الطاقة الشمسية ذات مقاس يتراوح من 2.5 مم² إلى 6 مم²، وهو مناسب للجهد المقدر بـ 1000 فولت تيار مستمر وتيار مقدر بـ 30 أمبير.
تم تصنيع أطراف الاتصال من النحاس عالي الجودة والمعالج بالطلاء بالنيكل (مع خيارات معالجة بالفضة) لضمان أقصى موصلية كهربائية ومقاومة فائقة للتآكل والصدأ.
