| النوع | موصلات الفرع الشمسي | التطبيق | طاقة الكهرباء |
|---|---|---|---|
| الجنس | ذكر وإناث | مكان المنشأ | قوانغدونغ، الصين |
| رقم الطراز | 31BN-15/31BP-15 | مادة العزل | معدات الحماية الشخصية |
| التيار المقدر | الإدخال: 20 أمبير / الإخراج: 60 أمبير (مع كبل 10 مم2) | الجهد المقدر | 1500 فولت من التيار المستمر |
| اختبار الجهد الكهربائي | 8 كيلو فولت (50 هرتز، إيممن) | مقاومة التلامس | 0.35 ميجا أوم |
| مادة التلامس | نحاس، شمنبت | درجة الحماية | IP68(1 م، 1 ساعة) |
| فئة/تلوث الجهد الزائد | CATIII/2 | درجة الحرارة المحيطة | -40 درجة مئوية...+85 درجة مئوية (IEC) |
| الحد من درجة الحرارة | 110 درجة مئوية (IEC) | - | - |

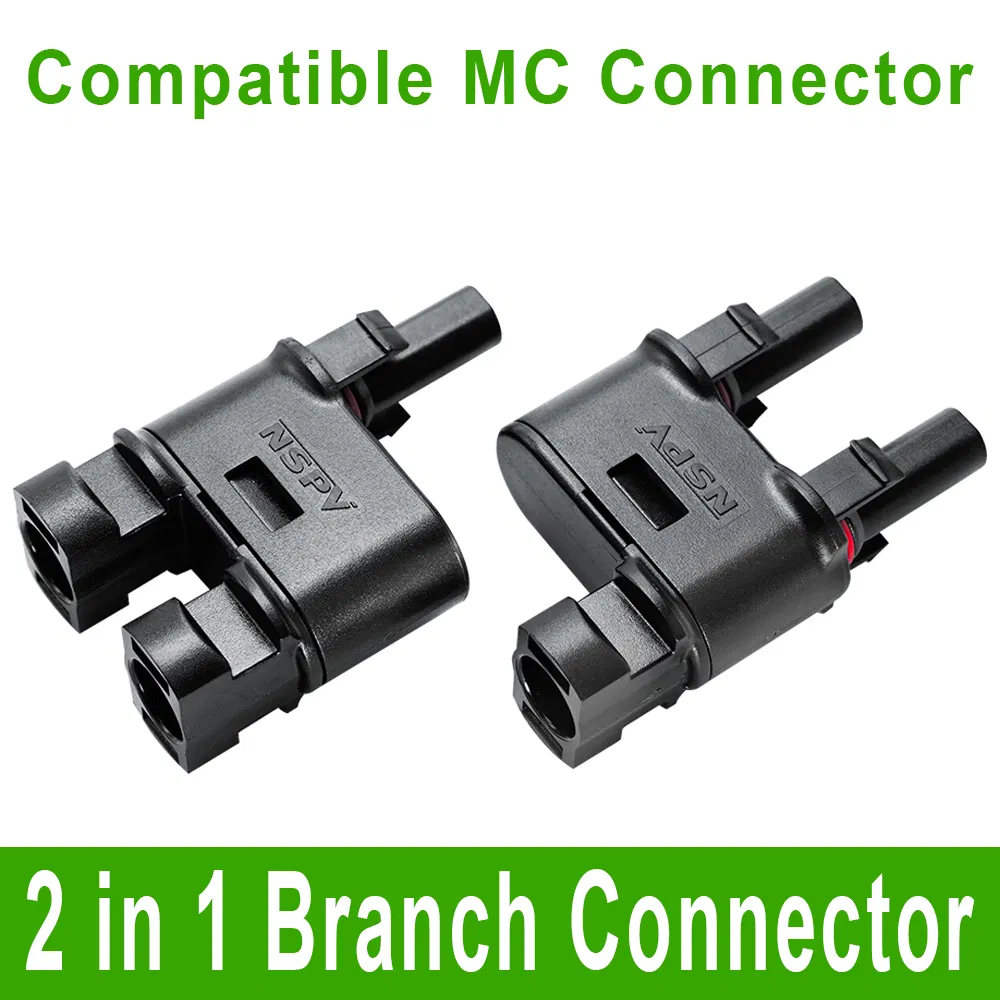

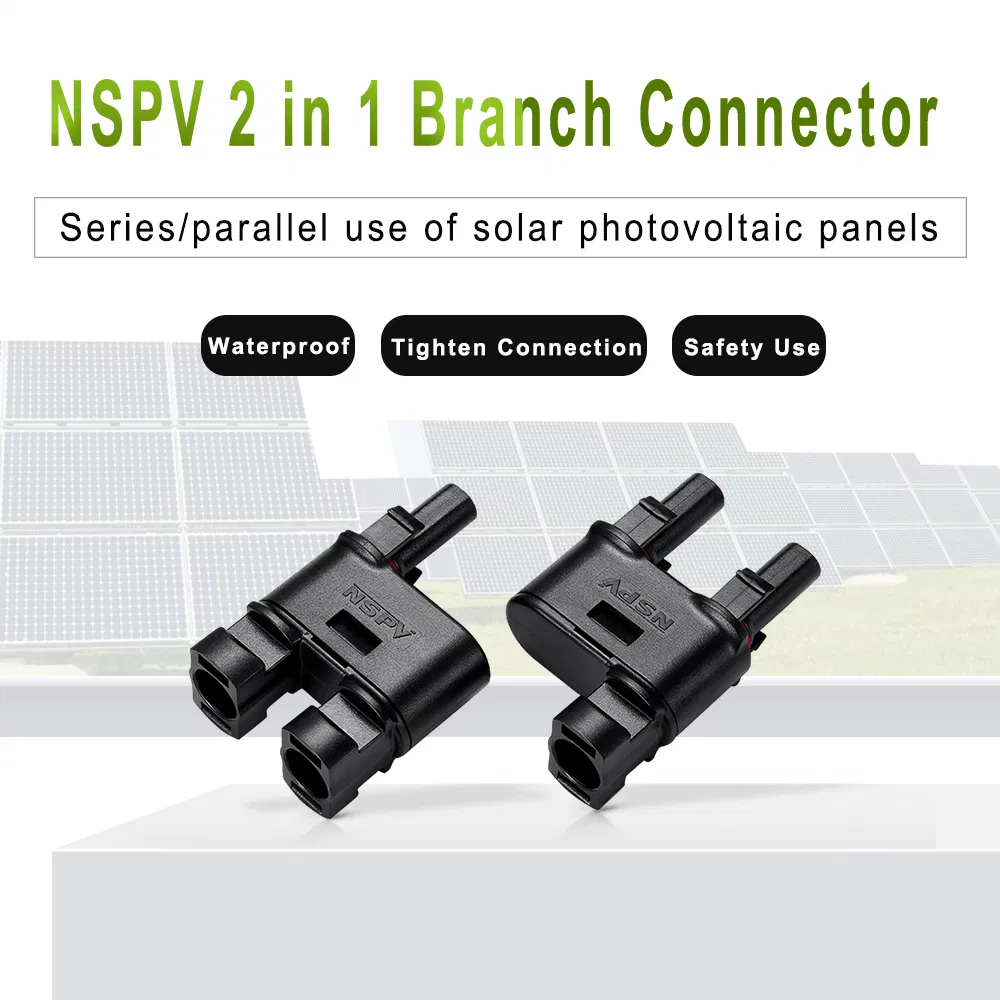

إن الموصل الفرعي 2 في-1 الذي يتوافق مع الفئة MC4 1500VDC من السلسلة المتوازية للوحة الشمسية هو مكون كهربائي متطور تم تصميمه لتحسين أداء النظام الكهروضوئي الشمسي (PV) وتبسيط التركيب وتعزيز السلامة في التطبيقات عالية الجهد. تم تصميم موصل الفرع المبتكر هذا للتوافق مع موصلات MC4 القياسية في الصناعة، وهو يعمل على تبسيط عملية دمج مواصفات اللوحة الشمسية المتوازية مع دعم الأنظمة التي تصل إلى 1500 فولت من التيار المستمر. ويضمن تصميمه ثنائي في 1 دمج الطاقة بكفاءة، وتقليل تعقيد الأسلاك، والمتانة القوية، مما يجعله مثاليًا للتركيبات الشمسية التجارية والصناعية على نطاق المرافق.
يفي هذا الموصل، المقدر لأنظمة 1500 فولت من التيار المستمر، بالطلب المتزايد على الصفيفات الشمسية عالية الجهد، الأمر الذي يقلل من فقدان الطاقة لمسافات طويلة ويحسن من كفاءة النظام الكلية. تضمن مواد العزل المتقدمة والهندسة الدقيقة التشغيل الآمن حتى في ظل الأحمال الكهربية القاسية.

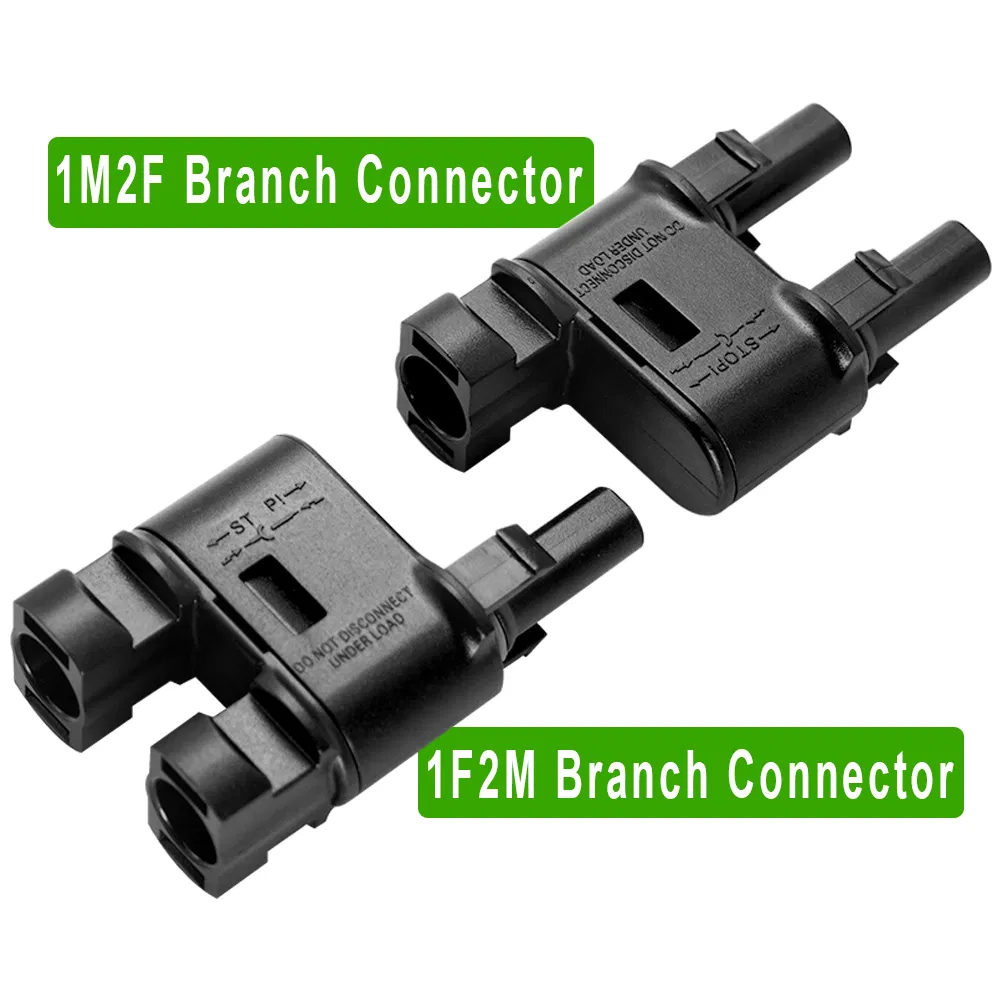

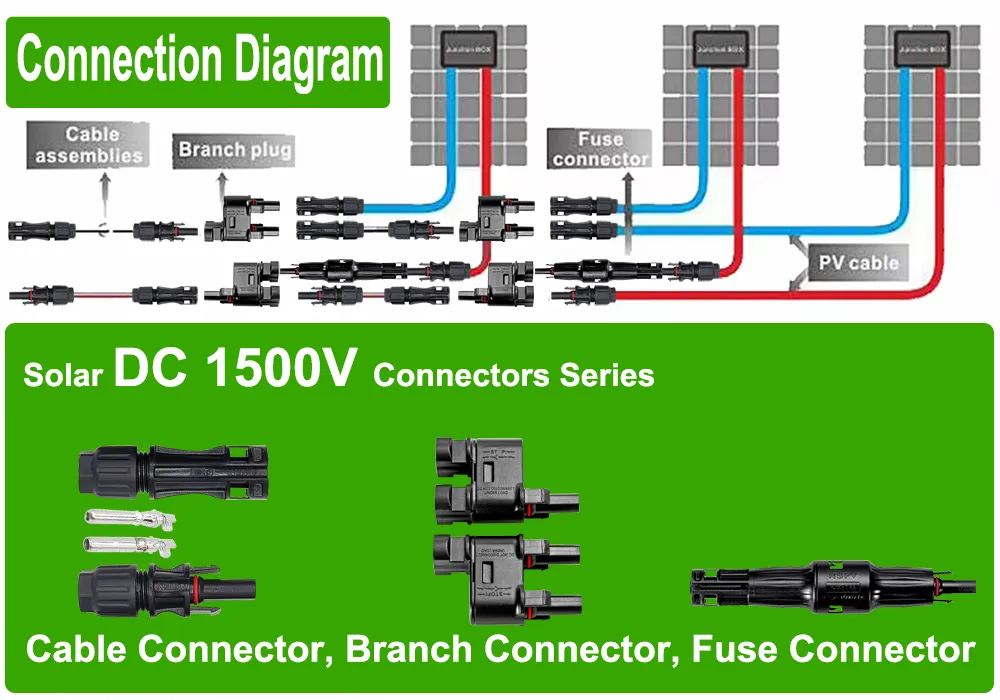

يسمح تصميم الموصل ثنائي الإدخال أحادي الإخراج بضم لوحتين أو سلسلتين شمسيتين في دائرة واحدة. ويعمل هذا التكوين المتوازي على زيادة إنتاجية الطاقة إلى أقصى الحدود من خلال تخفيف التظليل أو فقدان عدم التوافق وتبسيط توسعة النظام دون الحاجة إلى صناديق توصيل إضافية.

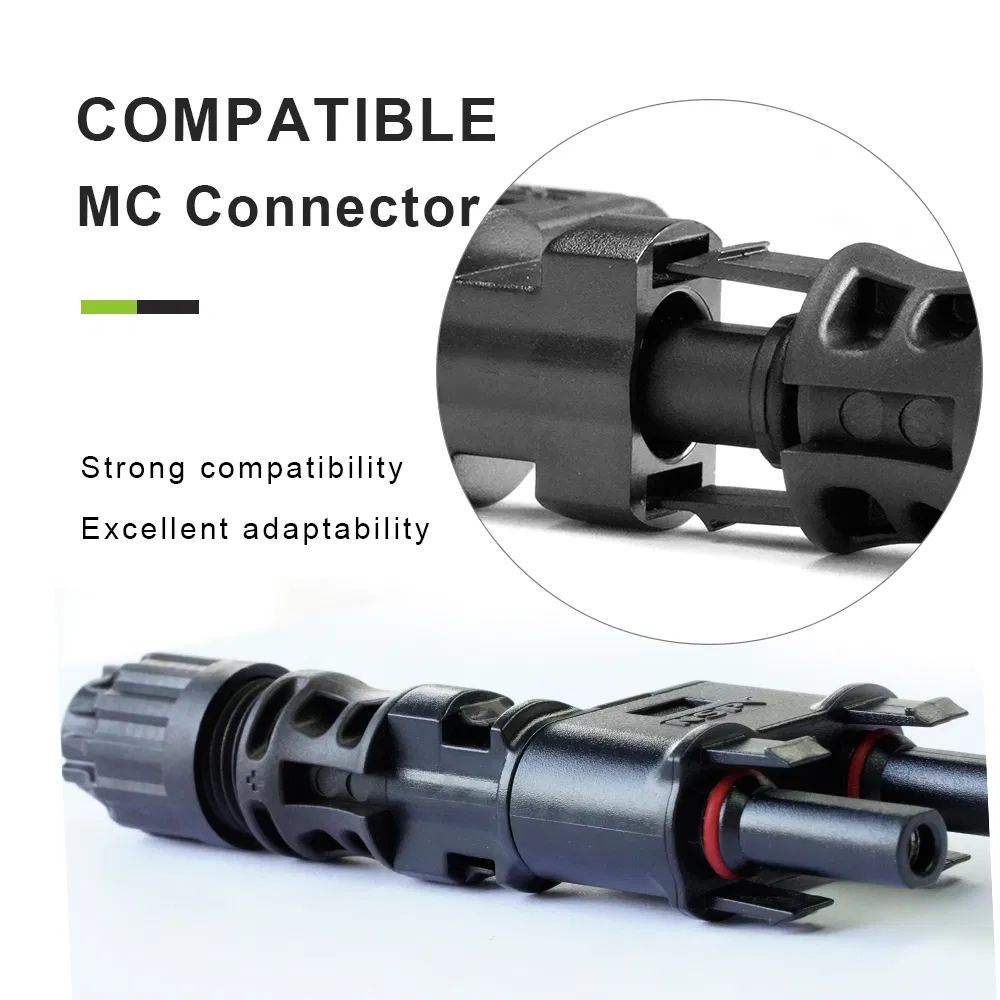

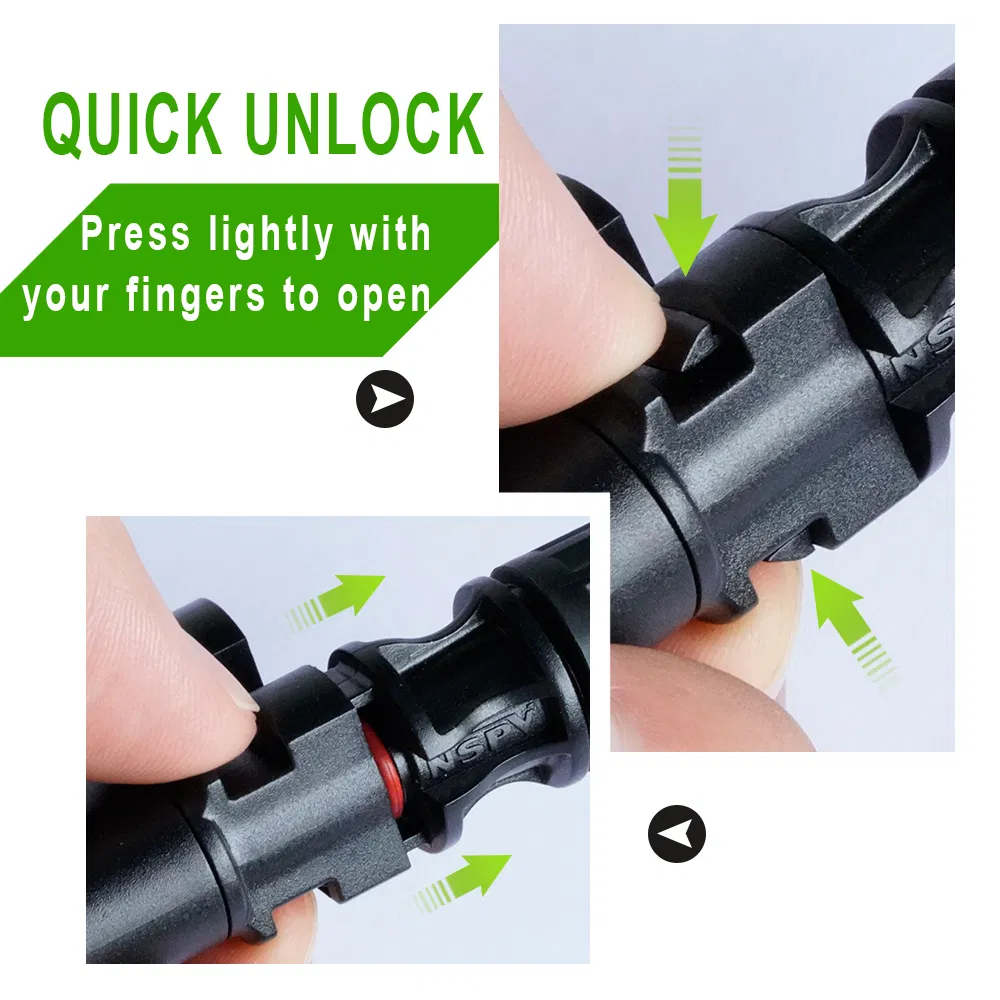

متوافق تمامًا مع موصلات MC4 - المعيار العالمي للاتصالات البينية الشمسية الكهروضوئية - يضمن هذا المنتج التكامل السلس مع اللوحات والعواكس والكابلات الموجودة. تضمن آلية القفل الفائقة التي تتميز بها هذه الكاميرا عملية تمتزاج آمنة وخالية من الأدوات مع الحفاظ على التصنيف المقاومة للماء والغبار IP68 لضمان الموثوقية في الأماكن الخارجية.
إن الموصل، الذي تم تشييده من البلاستيك الحراري المقاوم للأشعة فوق البنفسجية والمخلوق للهب ونقاط التلامس المعدنية المقاومة للتآكل، يتحمل الظروف البيئية القاسية، بما في ذلك درجات الحرارة المتطرفة (-40 درجة مئوية إلى +90 درجة مئوية) والضغط الميكانيكي. وهو يتوافق مع معايير IEC 62852 وUL 6703، مما يضمن سلامة المستخدم والأداء على المدى الطويل.
يقلل الموصل، الذي تم تجميعه مسبقًا باستخدام جهات اتصال قابلة للاستبدال في الموقع، من تكاليف العمالة والصيانة في الموقع. كما أن الأطراف المميزة بالألوان والمبيت المريح تتيح التوصيل السهل للأسلاك، مما يقلل من الأخطاء أثناء الإعداد.
أقصى جهد: 1500 فولت تيار مستمر
التقدير الحالي: 30 أمبير (لكل فرع)

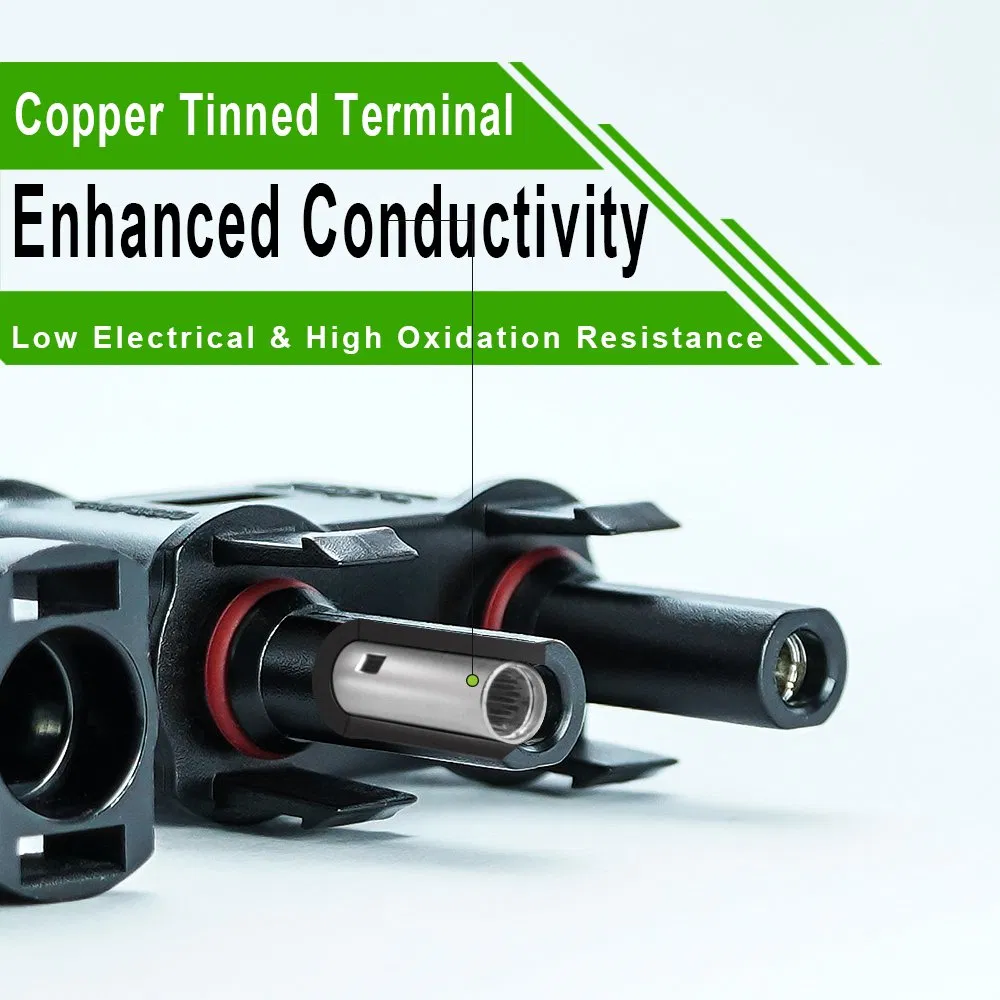

مادة التلامس: نحاس مطلي بالقصدير لمقاومة منخفضة (<0.5 ميجا أوم)
مادة المبيت: بلاستيك حراري خالٍ من الهالوجين عالي الحرارة
حماية الدخول: IP68
درجة حرارة التشغيل: -40 درجة مئوية إلى +90 درجة مئوية
الشهادات: IEC 62852، UL 6703، TÜV Rheinland
هذا الموصل مثالي لـ:
تحتاج المزارع الشمسية الكبيرة النطاق إلى وصلات سلاسل عالية الجهد.
أنظمة سطح تجارية مع لوحات متوازية.
عمليات التركيب خارج الشبكة التي تحتاج إلى دمج طاقة يعتمد عليه وبمعدل منخفض الفقد.
إعادة تركيب الأنظمة القديمة بما يتوافق مع معايير الجهد الحديثة.
على عكس موصلات الإدخال الفردي التقليدية، يقلل موصل الفرع 2-in-1 عدد المكونات المطلوبة في صفيف PV، مما يقلل من تكاليف المواد ونقاط الفشل المحتملة. كما أن أنظمة البروفات المستقبلية الخاصة بها والتي تتميز بتصنيف 1500 فولت من التيار المستمر من أجل تقنيات الجيل التالي من الطاقة الشمسية، بينما يضمن تصميمها القوي فترة خدمة تدوم 25 عاماً وتتوافق مع ضمانات اللوحات الشمسية.
يمثل موصل الفرع 2 في 1 المتوافق مع اللوحة الشمسية MC4 1500VDC قفزة للأمام في حلول الاتصال بالطاقة الشمسية. ومن خلال الجمع بين المرونة عالية الجهد والتصميم سهل الاستخدام والتوافق مع معايير الصناعة، يعمل هذا على تمكين القائمين على التثبيت من بناء أنظمة طاقة شمسية أكثر أماناً وكفاءة وفعالية من حيث التكلفة. سواء بالنسبة للمشاريع ذات نطاق المرافق أو الإعدادات التجارية المعقدة، يوفر هذا الموصل الموثوقية والأداء المطلوب من تطبيقات الطاقة المتجددة الحديثة.
