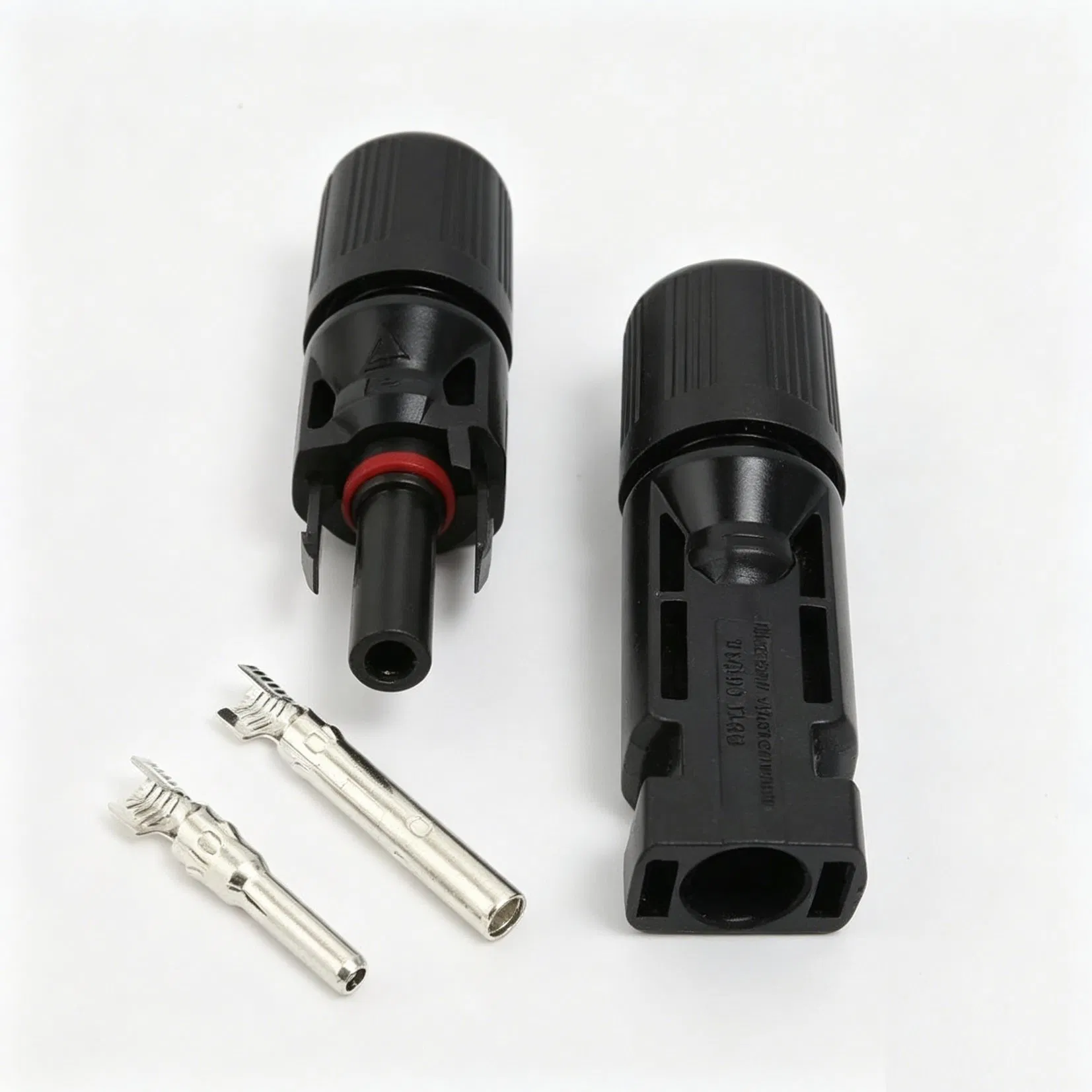

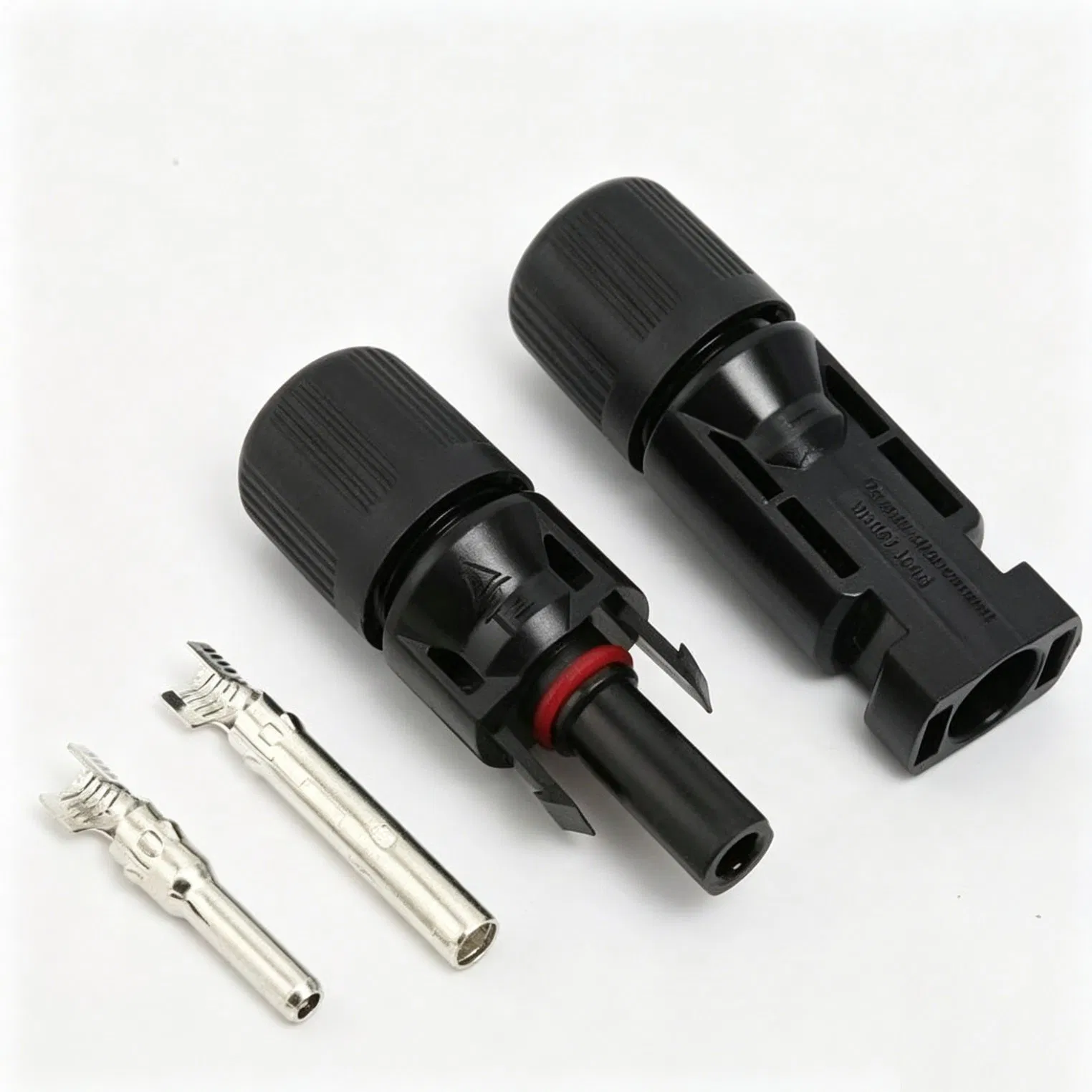

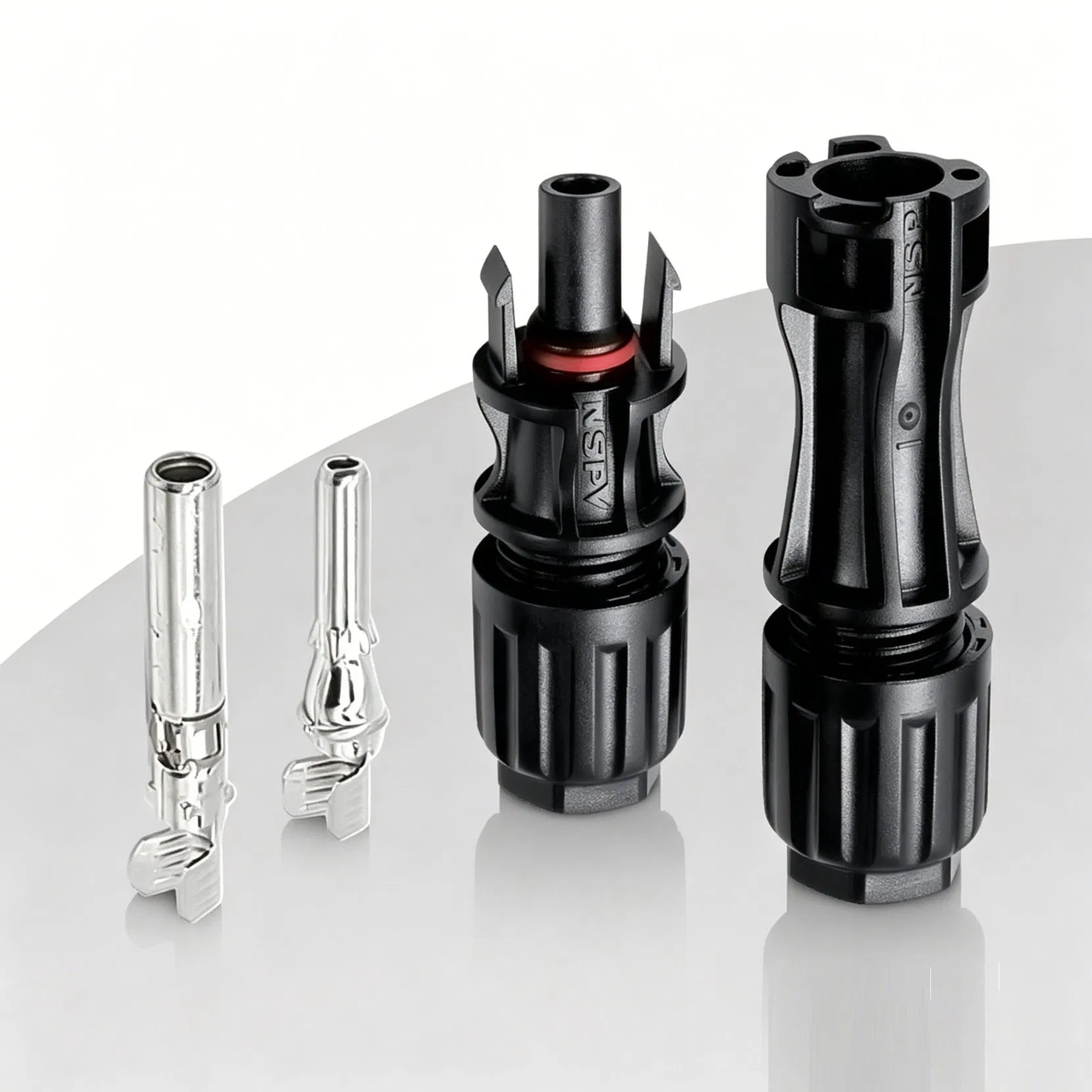

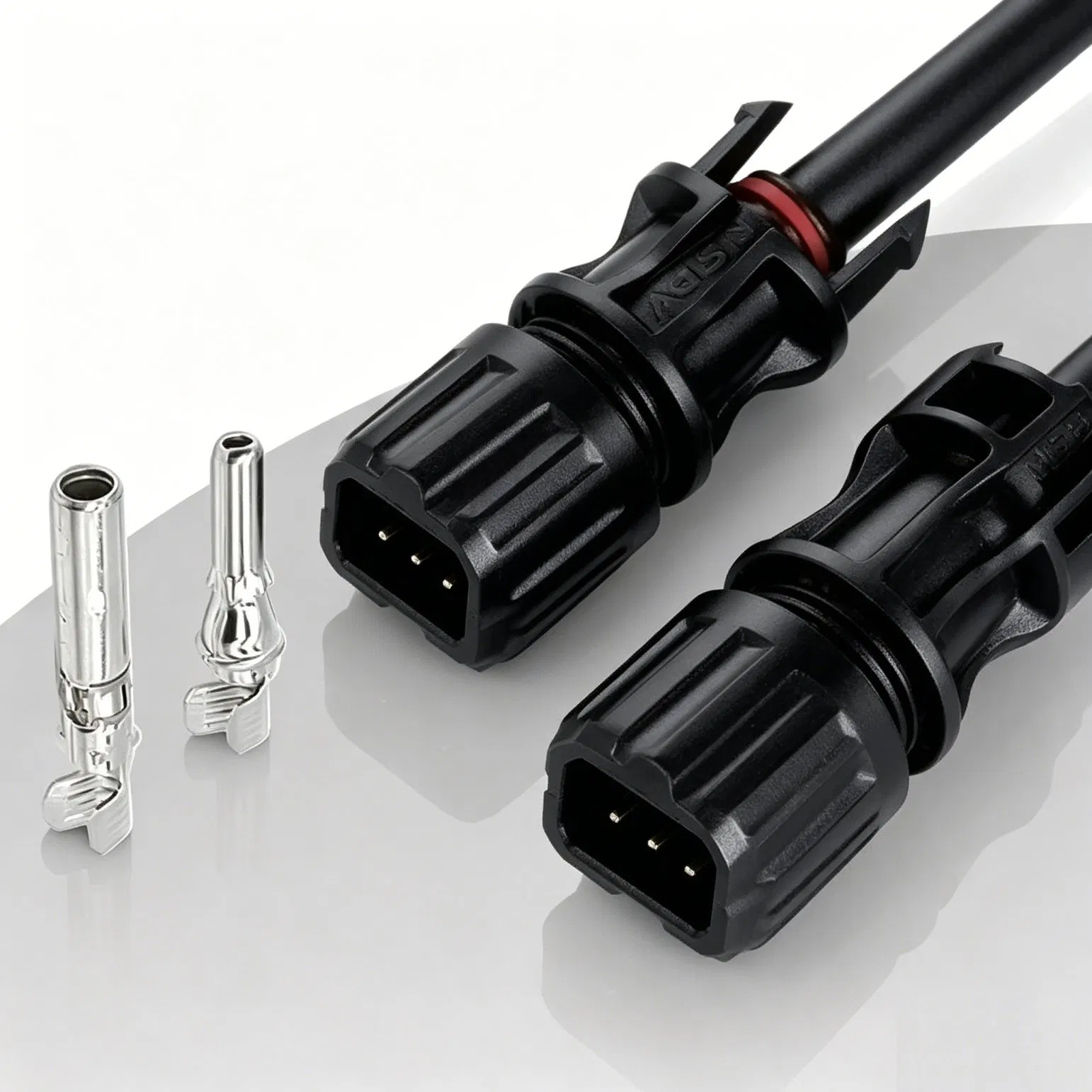

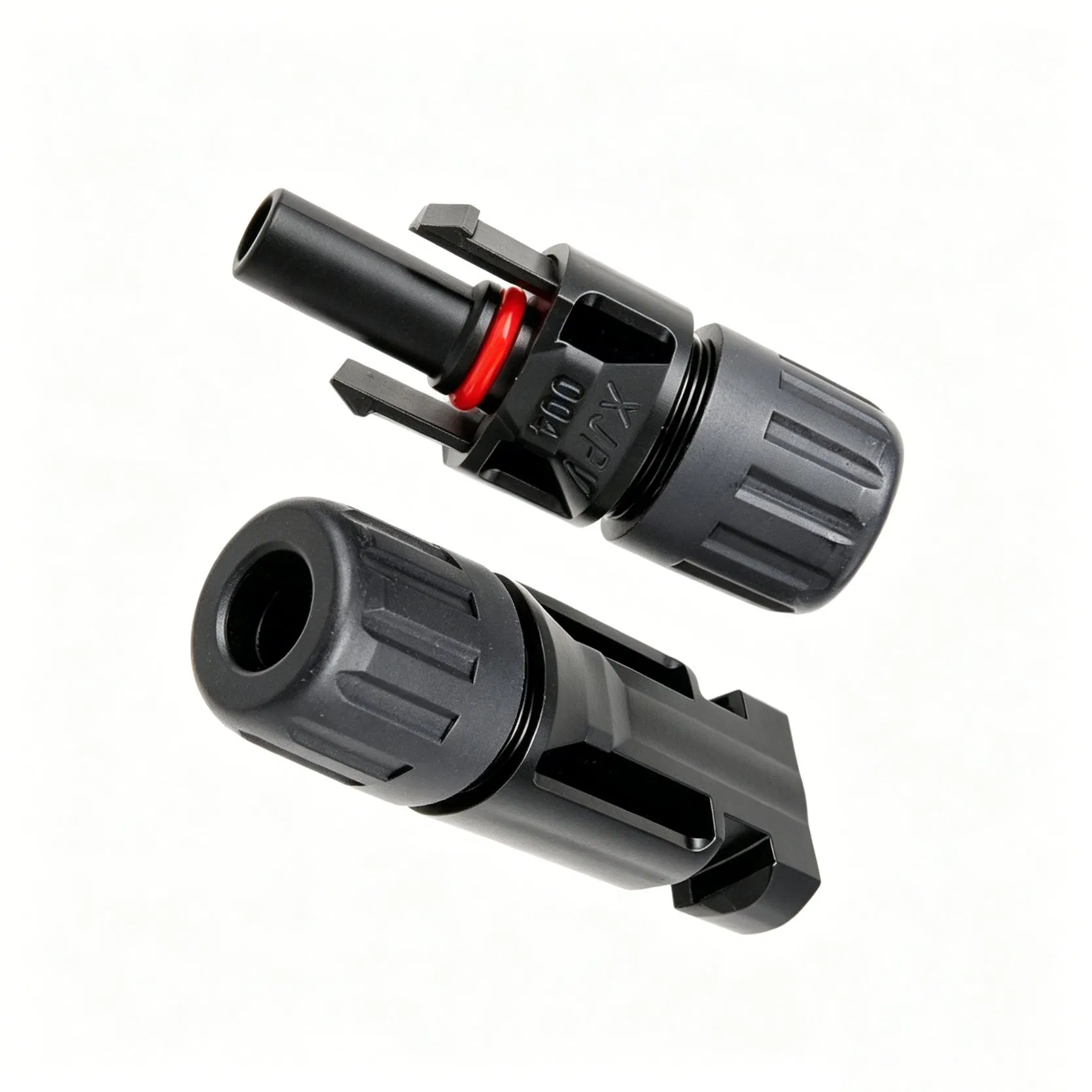

MC4 هو موصل ضوئي قياسي عالمي، تم تطويره في الأصل من قبل MultipContact (الآن Stäubli). وهو عبارة عن موصل تيار مستمر عالي الجهد ومقاوم لعوامل الطقس مصمم للوحات الشمسية والعواكس ووحدات التحكم في الشحن وأنظمة تخزين الطاقة. تتميز MC4 بمقاومة للماء (IP68) ومقاومة للأشعة فوق البنفسجية ومقاومة منخفضة للتلامس والعمر الخارجي لمدة تزيد عن 25 عامًا، وهو الموصل الأكثر استخدامًا في المنشآت الشمسية في جميع أنحاء العالم.
الفولتية المُقدرة:
1000 فولت تيار مستمر / 1500 فولت (IEC/UL)
التيار المقدر:
30 أمبير (2,5 ملم²)، 45 أمبير (4-6 ملم²)، 60 أمبير (الوزن الثقيل)
مقاومة التلامس:
≤0.25 ميجا أوم
مقاومة العزل:
≥2000 ميجا أوم
حجم السلك:
2,5 مم² / 4 مم² / 6 مم² (14-10 AWG)
مواد المبيت:
PPO / PA66 (UL94 V0)
جهات الاتصال:
النحاس المطلي بالطلاء (MULTILAM)
فئة الحماية:
IP68 (مُبين)، IP2X (غير مُبتم)
درجة الحرارة:
40 درجة مئوية ~ +85 درجة مئوية (بحد أقصى +105 درجة مئوية)
الشهادات:
TUV، UL
العمر الافتراضي:
25 سنة في الهواء الطلق، 1000 سنة أو أكثر
ملاحظات التخصيص:
متوفر كأزواج من الذكور/الإناث أو كبلات تم تجميعها مسبقًا (سلك PV 2.5-6مم²).
MC4 هو الموصل الشمسي العالمي الموثوق به في 95% من تركيبات PV. فهو يوفر مستويات لا تضاهى بمثيل من المتانة، والسلامة، والتوافق لتوصيل الألواح الشمسية بمحطات الطاقة، والعواكس، والبطاريات ـ وهي العناصر الأساسية لأي مشروع شمسي.
الأسئلة الشائعة (FAQ)
ما هو موصل MC4 الشمسي وفيما يُستخدم؟
هو موصل تيار مستمر قياسي عالمي عالي الجهد ومقاوم لعوامل الطقس، يُستخدم لتوصيل الألواح الشمسية، والعواكس، ووحدات التحكم في الشحن، وأنظمة تخزين الطاقة بشكل آمن وموثوق.
ما هي درجة الحماية ومقاومة الماء لموصلات MC4؟
تتميز موصلات MC4 بمقاومة عالية للماء والأتربة بتصنيف IP68، مما يجعلها محكمة الغلق ومقاومة للأمطار، الثلوج، والرطوبة في البيئات الخارجية.
هل تدعم موصلات MC4 التركيبات الكهربائية ذات الجهد العالي؟
نعم، تدعم فولتية تيار مستمر عالية تصل إلى 1000 فولت أو 1500 فولت (تيار مستمر) وهي معتمدة من قبل معايير IEC و UL.
ما هي نوعية الكبلات المتوافقة مع موصل MC4؟
يتوافق الموصل بشكل مثالي مع كبلات الطاقة الشمسية (PV) بمقاسات تتراوح بين 2.5 مم²، 4 مم²، و 6 مم² (14-10 AWG).
كم يبلغ العمر الافتراضي لموصلات MC4 عند استخدامها في الهواء الطلق؟
تم تصنيع الموصلات من مواد عالية الجودة (PPO/PA66) مقاومة للأشعة فوق البنفسجية والشيخوخة، مما يضمن لها عمرًا افتراضيًا يزيد عن 25 عامًا في الظروف الخارجية.
هل يتطلب موصل MC4 أداة خاصة للفصل؟
نعم، يتميز بتصميم Toollock (قفل الأداة) الذي يسمح بالتوصيل اليدوي السهل ولكنه يتطلب أداة مخصصة للفصل لمنع انقطاع الاتصال العرضي وحماية النظام.
