المعلومات الأساسية
نموذج رقم.
MC4
الوضعية
نظام الكابل الشمسي
شهادة
ul TUV
محطة المواد
نحاس معلب
نوع واجهة
DC / DC
درجة الحرارة
-40°C+90°C
الجهد المقدر
دي سي 1000v / 1500v
حزمة النقل
50 ورقة/كيس
تخصيص
2.5mm², 4mm², 6mm²
الأصل
الصين
مواصفات المنتج
نظرة عامة

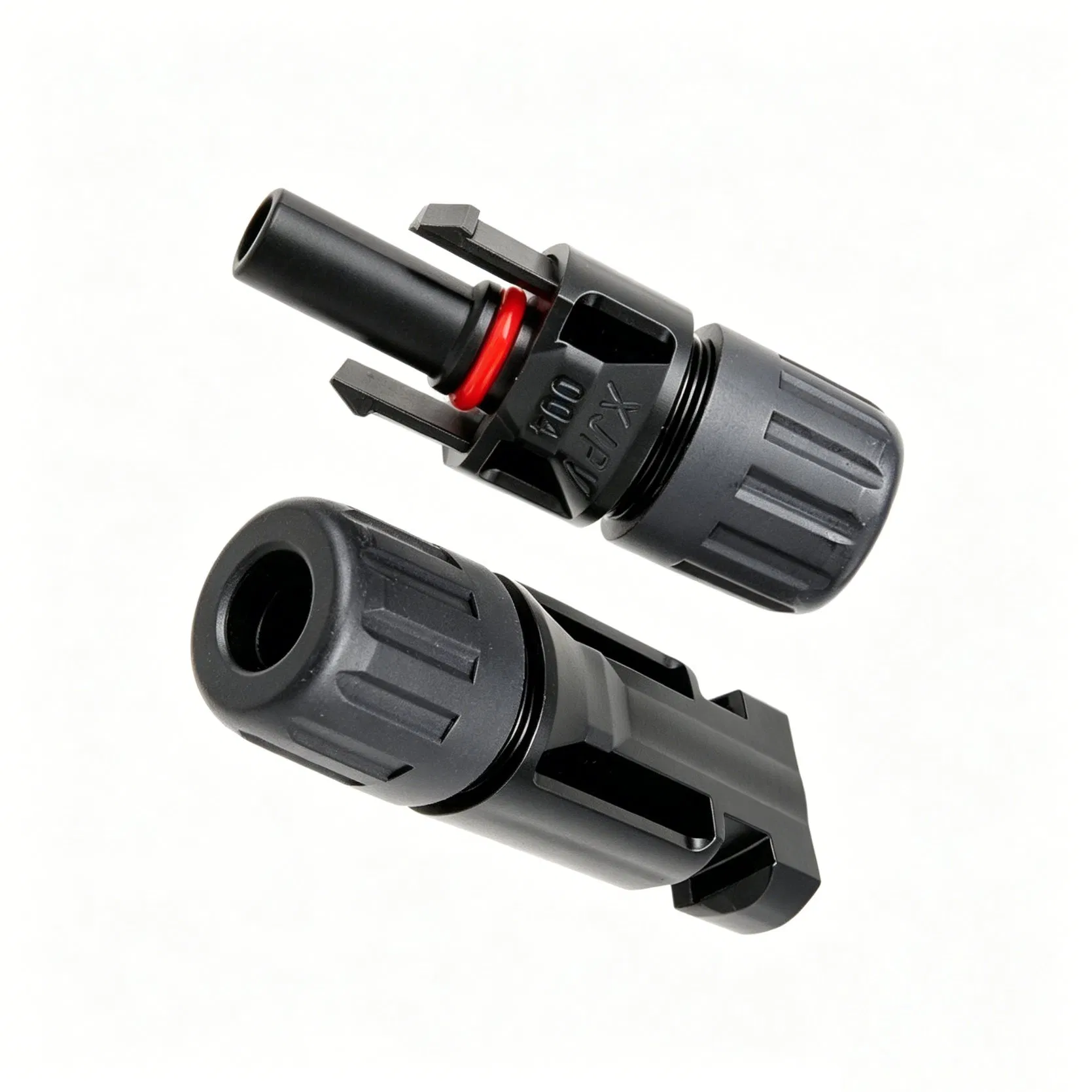

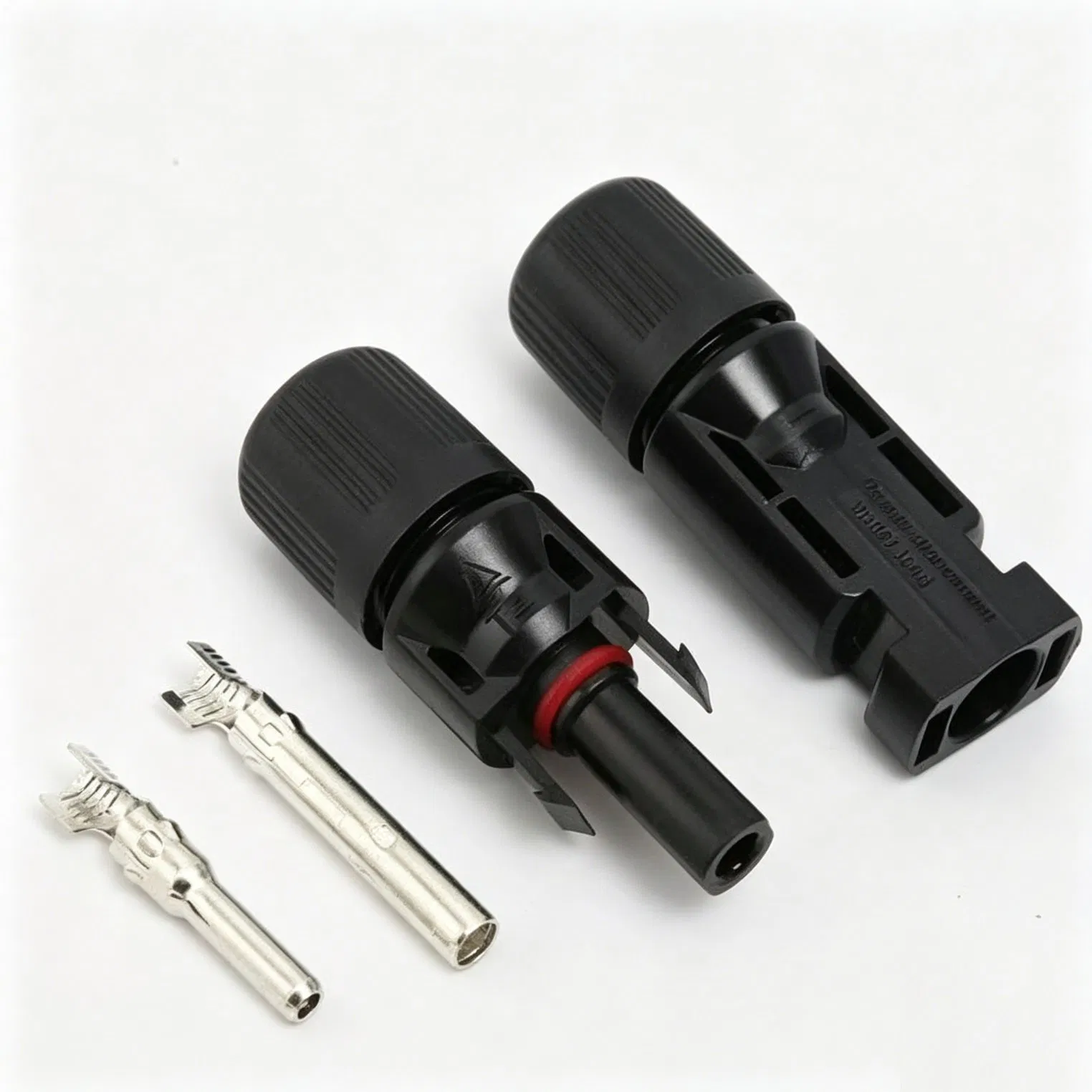

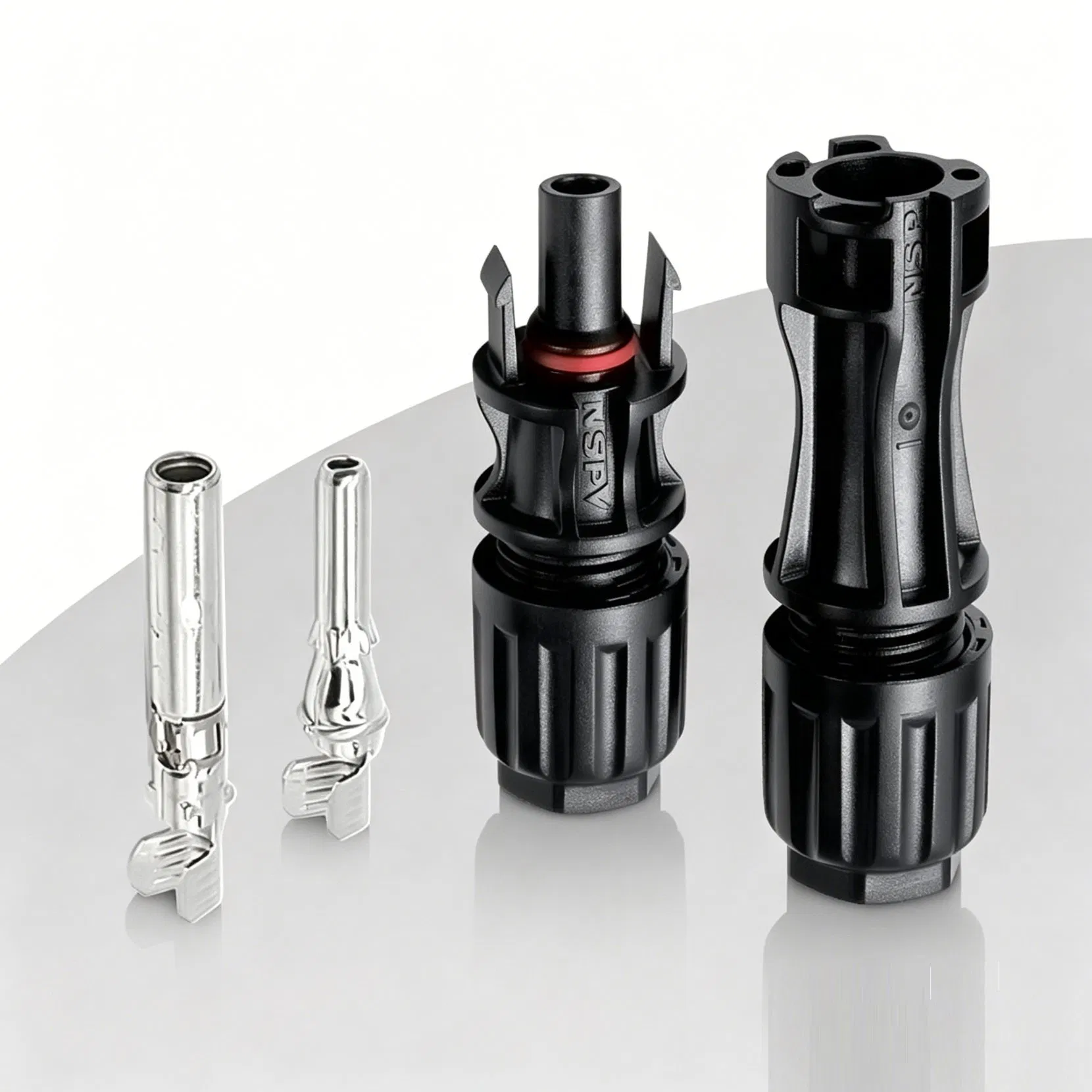

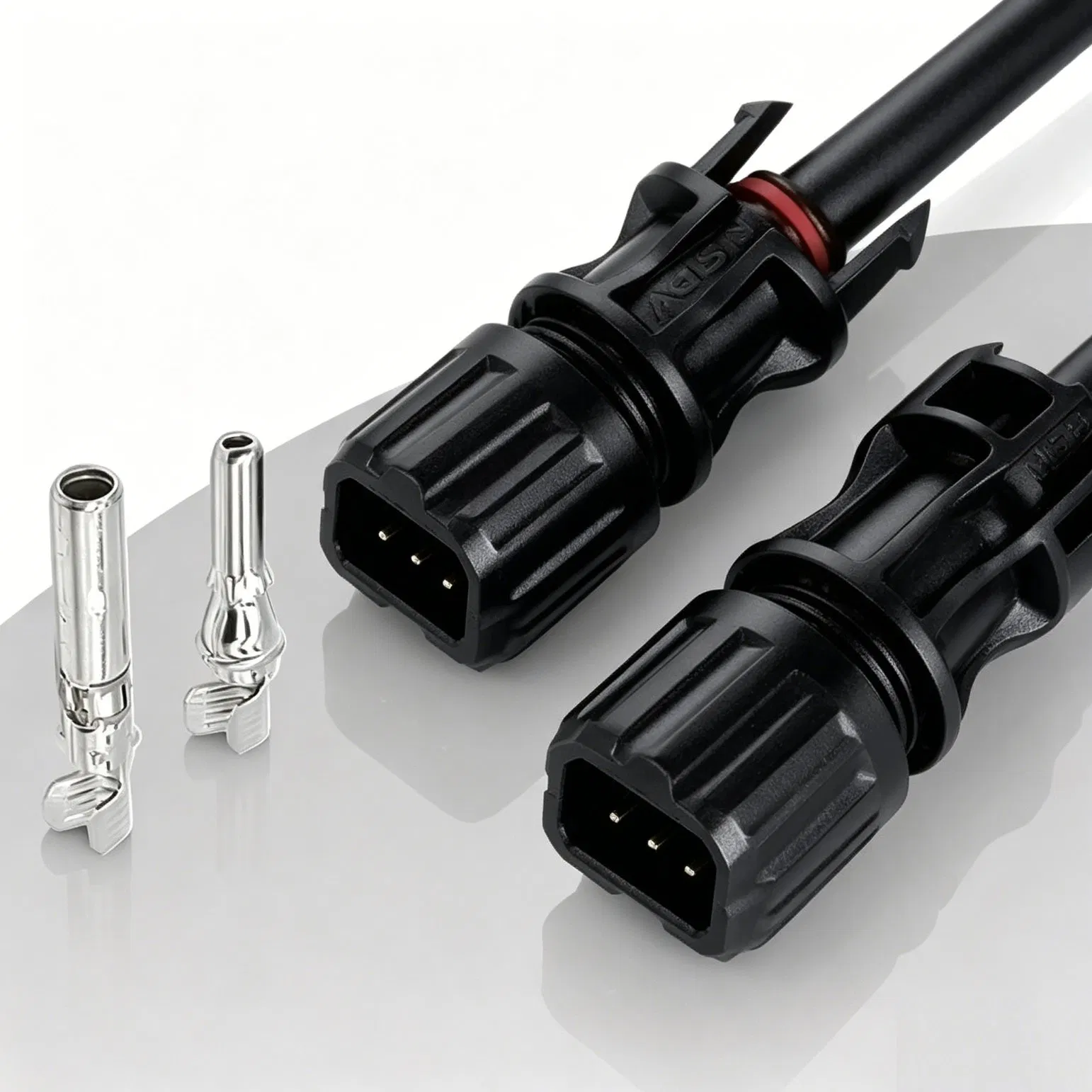

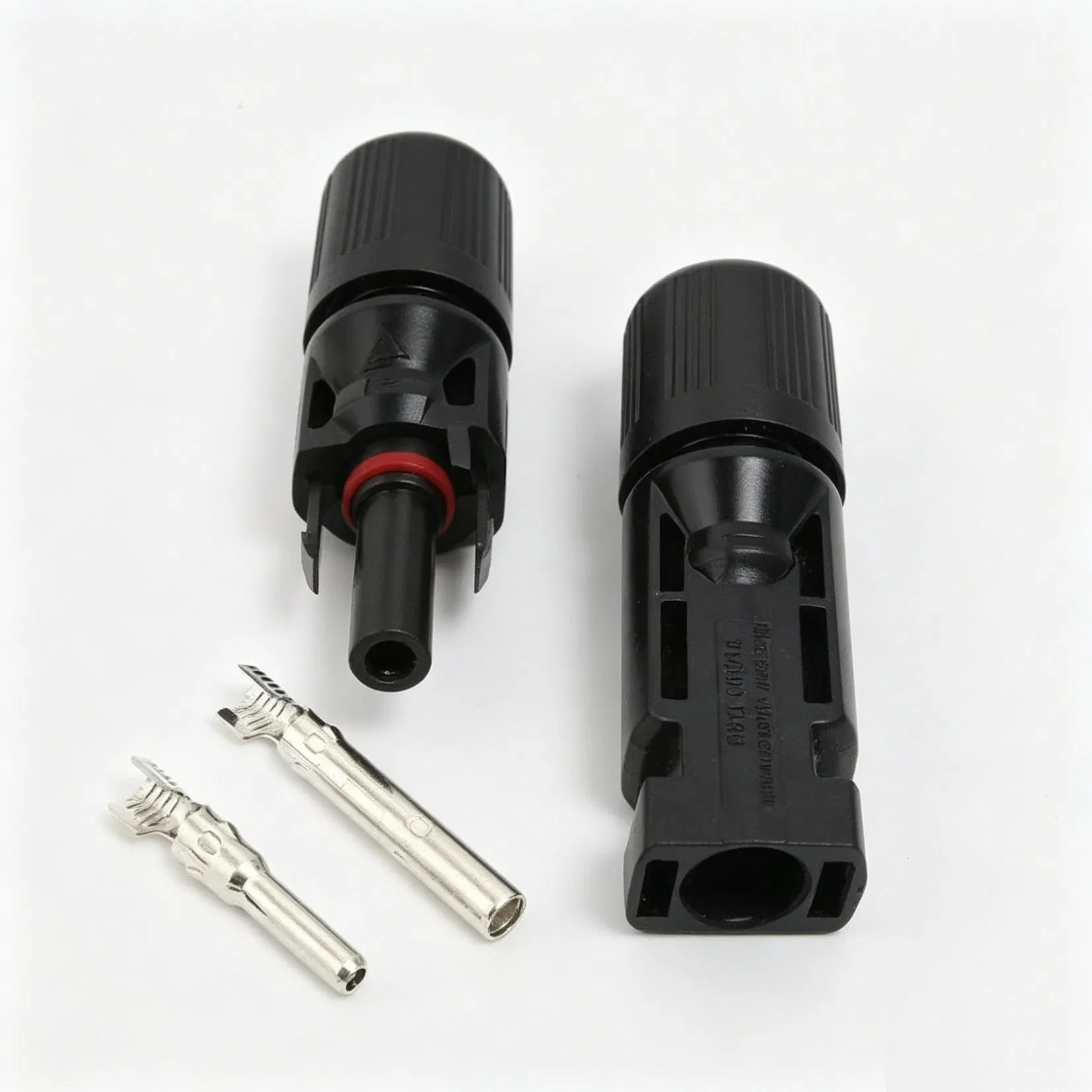

MC4 هو موصل ضوئي قياسي عالمي، تم تطويره في الأصل من قبل MultipContact (الآن Stäubli). وهو عبارة عن موصل تيار مستمر عالي الجهد ومقاوم لعوامل الطقس مصمم للوحات الشمسية والعواكس ووحدات التحكم في الشحن وأنظمة تخزين الطاقة. تتميز MC4 بمقاومة للماء (IP68) ومقاومة للأشعة فوق البنفسجية ومقاومة منخفضة للتلامس والعمر الخارجي لمدة تزيد عن 25 عامًا، وهو الموصل الأكثر استخدامًا في المنشآت الشمسية في جميع أنحاء العالم.
سيناريوهات التطبيق
- وصلات خرج اللوحات الشمسية (أزواج من الذكور والإناث).
- بين اللوحات الشمسية، اقلب أجهزة التحكم في الشحن ومجموعات البطاريات.
- أنظمة الطاقة الشمسية الأوفكريد، اللوحات الكهروضوئية الشمسية على سطح المنزل، مجموعات معدات الطاقة الشمسية للتخييم/القوارب.
- محطات طاقة محمولة، مولدات شمسية، شحن بطارية بجهد 12 فولت/24 فولت/48 فولت.
- مصانع اللوحات الكهروضوئية الصناعية، ومعدات الطاقة الشمسية الزراعية، ومعدات الطاقة الخارجية.
الوظائف الأساسية
- فولتية التيار المستمر عالية: 1000 فولت / 1500 فولت تيار مستمر (معتمد من IEC/UL).
- التيار العالي: 30 أمبير / 45 أمبير / 60 أمبير (يطابق كبلات PV 2.5-6 ملم²).
- مقاومة Ultralow: ≤0.25 ميجا أوم (نظام التلامس MULTIAM).
- تصميم Toollock: مكون إضافي سهل، يتطلب أداة لفصل (مضاد قطع الاتصال).
- عزل مزدوج: مقاوم للأشعة فوق البنفسجية والطقس لضمان عمر طويل في الهواء الطلق.
المزايا
- IP68 مقاومة للماء والثلوج: محكمة الغلق تمامًا للمطر والثلج والرطوبة.
- مقاومة الأشعة فوق البنفسجية والشيخوخة: غلاف عالي الجودة PPO/PA، عمر أطول من 25 سنة.
- السلامة العالية: نظام UL94 V0 مثبط اللهب، تصميم آمن لللمس.
- التوصيل الثابت: نقاط التلامس النحاسية المطلية بطبقة من التينلات، وانخفاض الحرارة وفقدان الطاقة.
- درجة الحرارة الواسعة: -40 درجة مئوية+90 درجة مئوية.
- مقاومة للاهتزاز: ألسنة القفل الإيجابية، بدون إرخاء في الخارج.
المواصفات الفنية
- الفولتية المُقدرة: 1000 فولت تيار مستمر / 1500 فولت (IEC/UL)
- التيار المقدر: 30 أمبير (2,5 ملم²)، 45 أمبير (4-6 ملم²)، 60 أمبير (الوزن الثقيل)
- مقاومة التلامس: ≤0.25 ميجا أوم
- مقاومة العزل: ≥2000 ميجا أوم
- حجم السلك: 2,5 مم² / 4 مم² / 6 مم² (14-10 AWG)
- مواد المبيت: PPO / PA66 (UL94 V0)
- جهات الاتصال: النحاس المطلي بالطلاء (MULTILAM)
- فئة الحماية: IP68 (مُبين)، IP2X (غير مُبتم)
- درجة الحرارة: 40 درجة مئوية ~ +85 درجة مئوية (بحد أقصى +105 درجة مئوية)
- الشهادات: TUV، UL
- العمر الافتراضي: 25 سنة في الهواء الطلق، 1000 سنة أو أكثر
- ملاحظات التخصيص: متوفر كأزواج من الذكور/الإناث أو كبلات تم تجميعها مسبقًا (سلك PV 2.5-6مم²).
لماذا تختار MC4؟
MC4 هو الموصل الشمسي العالمي الموثوق به في 95% من تركيبات PV. فهو يوفر مستويات لا تضاهى بمثيل من المتانة، والسلامة، والتوافق لتوصيل الألواح الشمسية بمحطات الطاقة، والعواكس، والبطاريات ـ وهي العناصر الأساسية لأي مشروع شمسي.
الأسئلة الشائعة (FAQ)
ما هو موصل MC4 وما هي أهميته لنظام الطاقة الشمسية؟
موصل MC4 هو موصل أحادي الملامس قياسي عالمي يُستخدم لتوصيل الألواح الكهروضوئية شمسياً. تكمن أهميته في توفير اتصال كهربائي آمن، مستقر، ومقاوم للظروف الجوية القاسية بين الألواح والعواكس.
هل موصلات MC4 مقاومة للماء والغبار؟
نعم، تتميز موصلات MC4 بمعيار حماية IP68، مما يعني أنها توفر إحكاماً كاملاً ضد الغبار ومقاومة ممتازة للماء والرطوبة والثلج عند توصيلها بشكل صحيح.
ما هي أحجام كابلات الطاقة الشمسية المتوافقة مع موصل MC4؟
يتوافق الموصل بشكل مثالي مع كابلات الطاقة الشمسية الشائعة بمقاسات 2.5 مم²، 4 مم²، و6 مم² (ما يعادل 14-10 AWG).
ما هو نطاق درجات الحرارة التي يمكن لموصل MC4 العمل بها؟
تم تصميم هذه الموصلات لتحمل البيئات الخارجية القاسية وتعمل بكفاءة في نطاق درجة حرارة واسع يتراوح من -40 درجة مئوية إلى +90 درجة مئوية.
هل يتطلب تركيب أو فك موصلات MC4 أدوات خاصة؟
يمكن توصيل الموصلين (ذكر وأنثى) يدوياً بسهولة بفضل نظام القفل المدمج، ولكن لفك التوصيل بأمان وضمان عدم انقطاعه تلقائياً، يتطلب الأمر استخدام أداة فك مخصصة (Toollock) لحماية النظام.
ما هو العمر الافتراضي المتوقع لموصل MC4؟
بفضل صناعته من مواد عالية الجودة مقاومة للأشعة فوق البنفسجية والشيخوخة مثل PPO وPA، يزيد العمر الافتراضي لهذه الموصلات عن 25 عاماً في الهواء الطلق.
