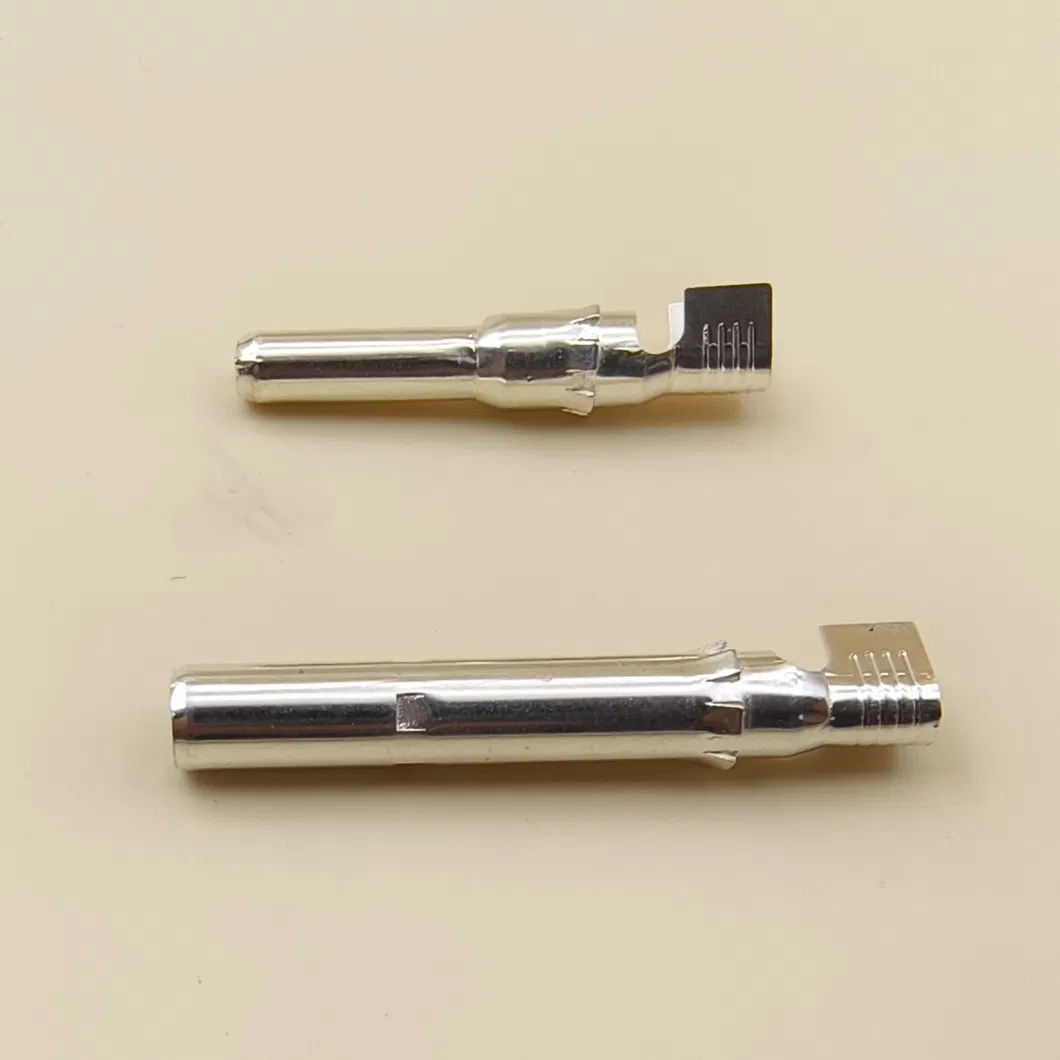

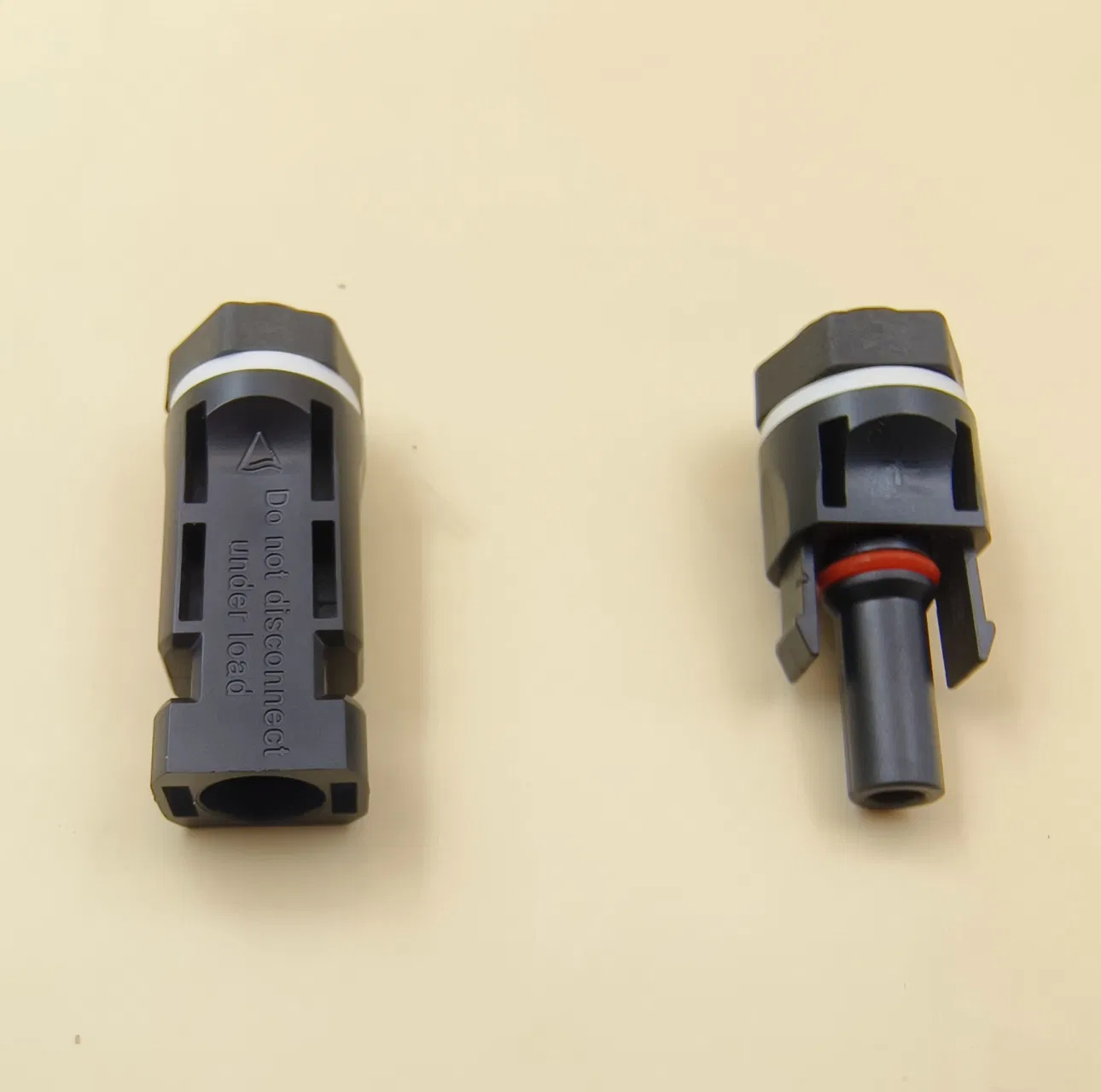

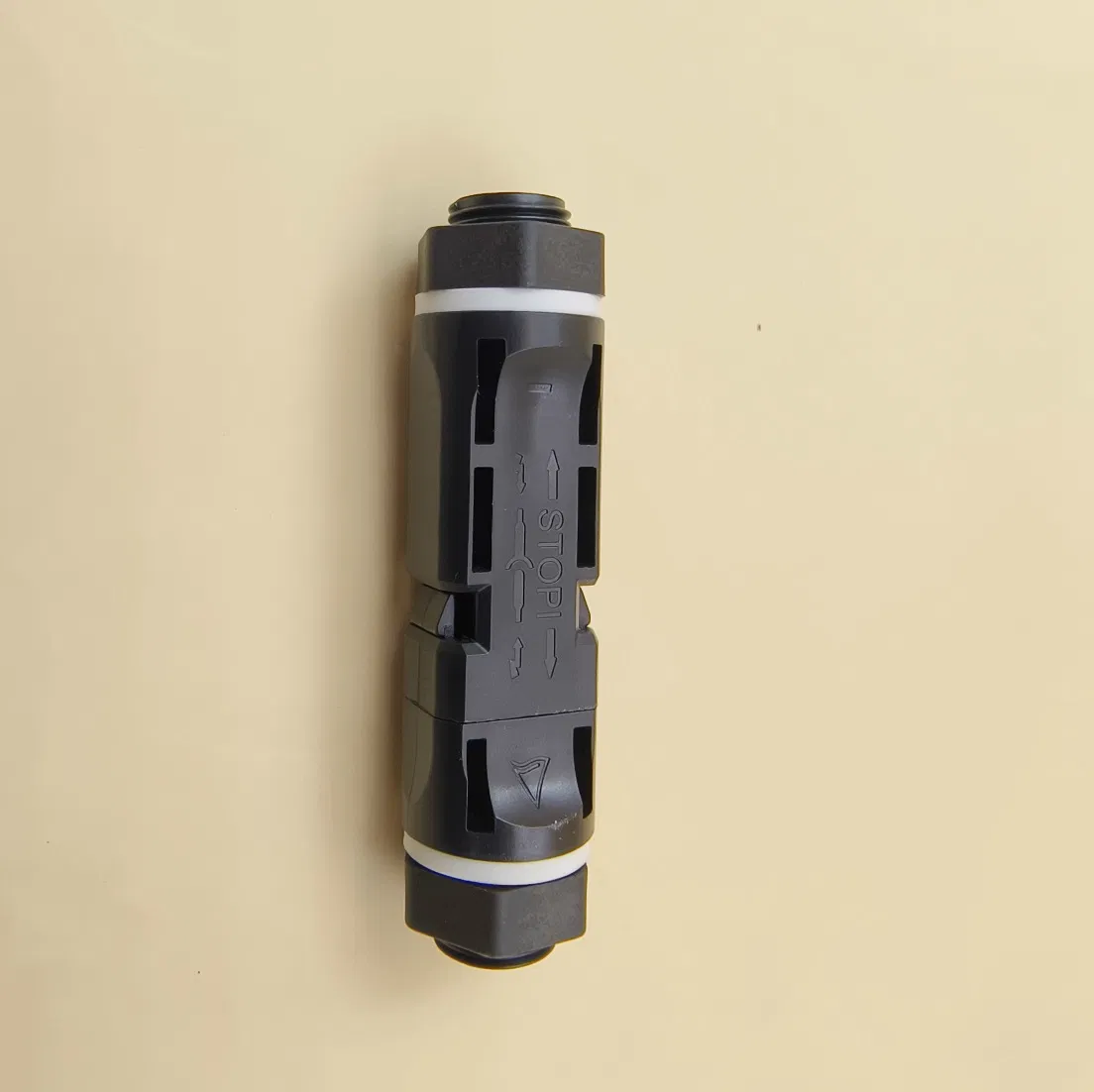

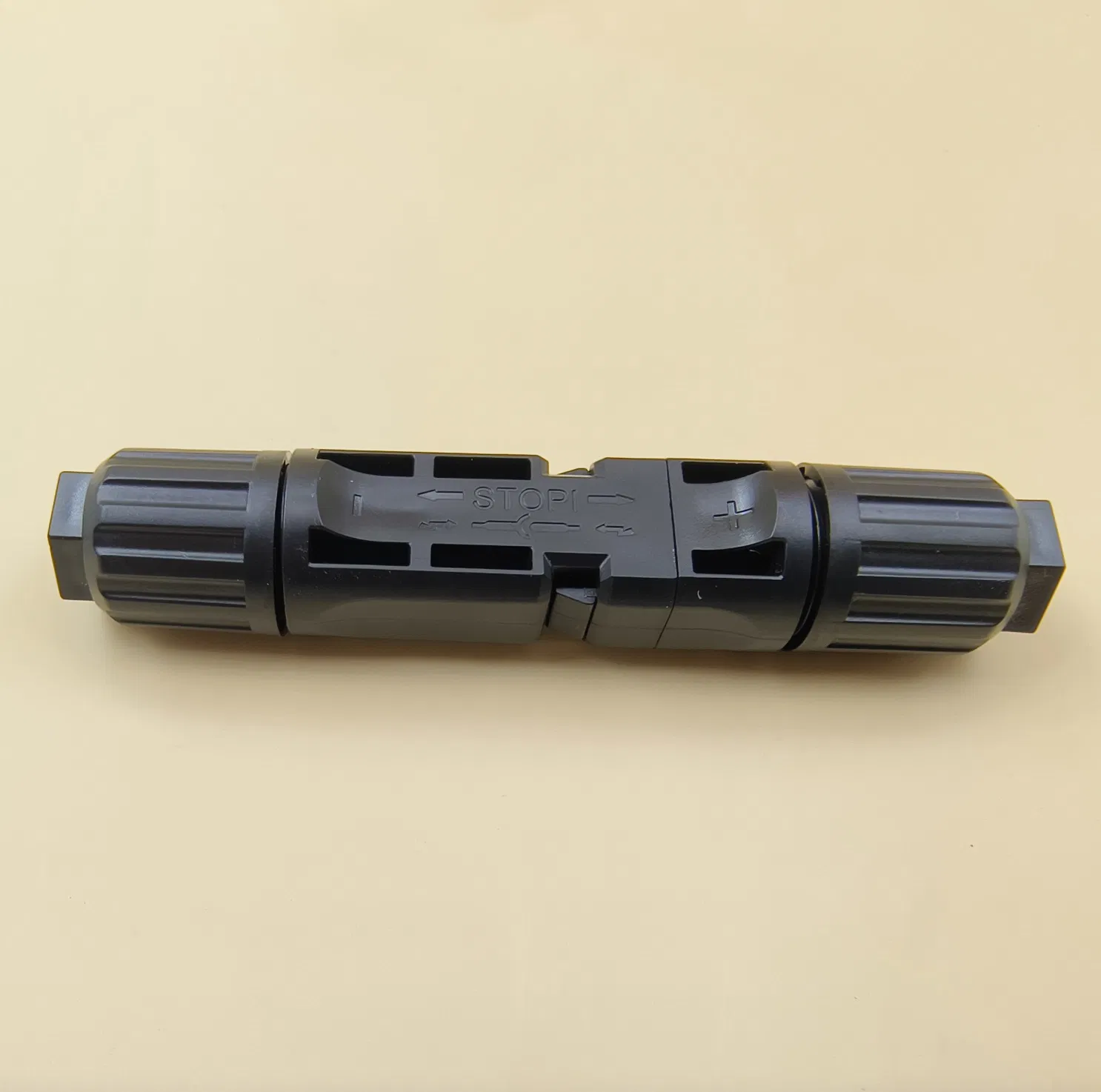

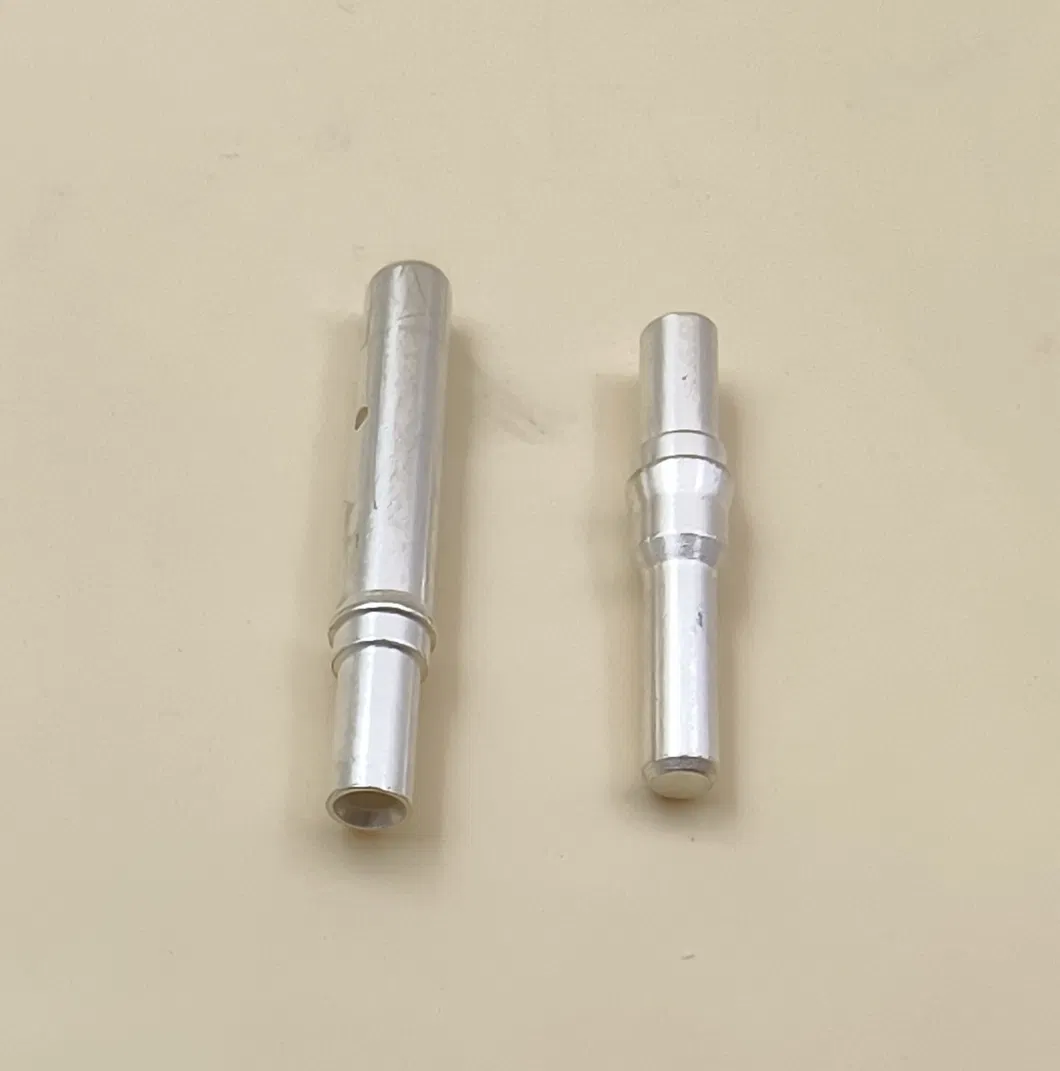

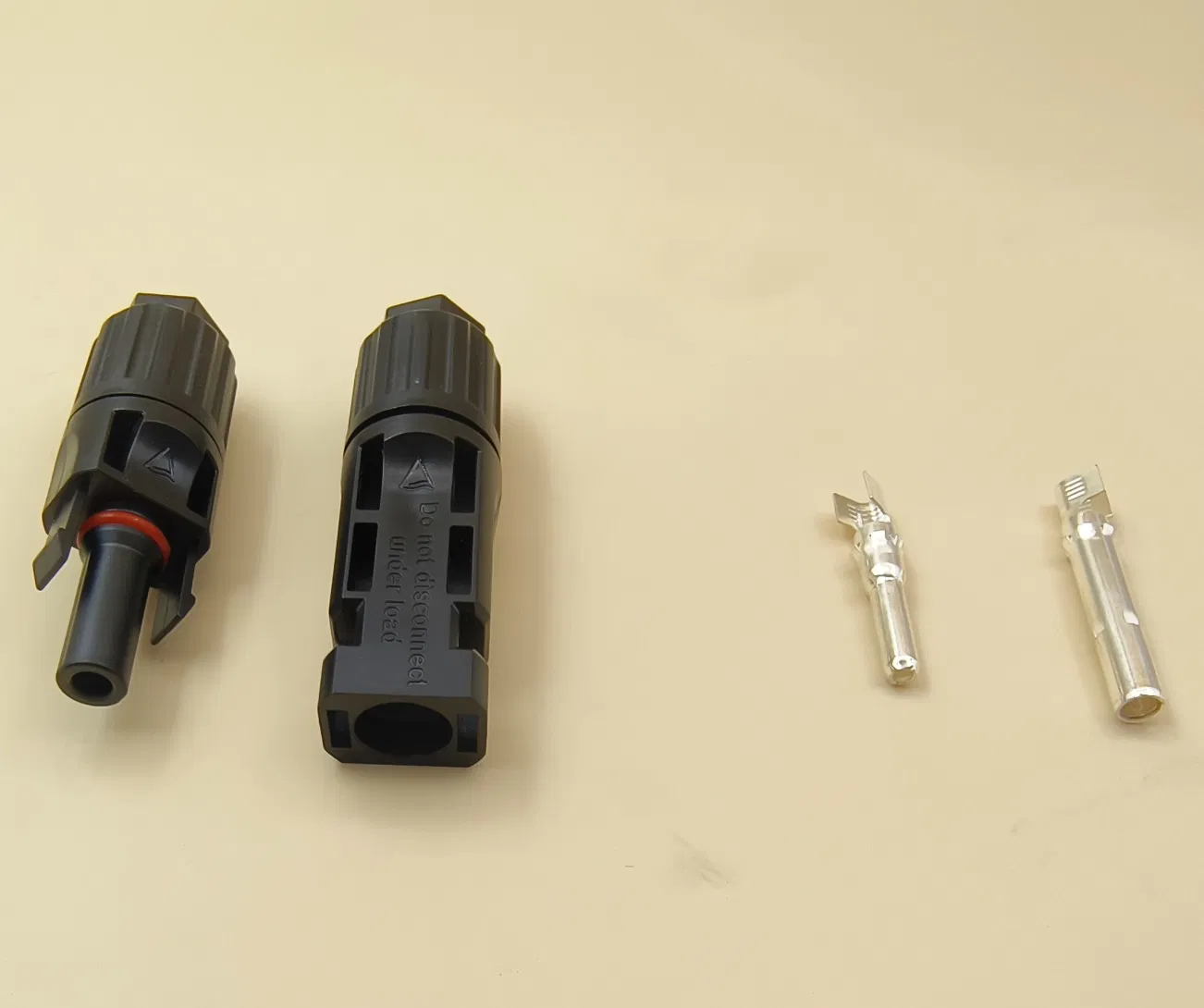

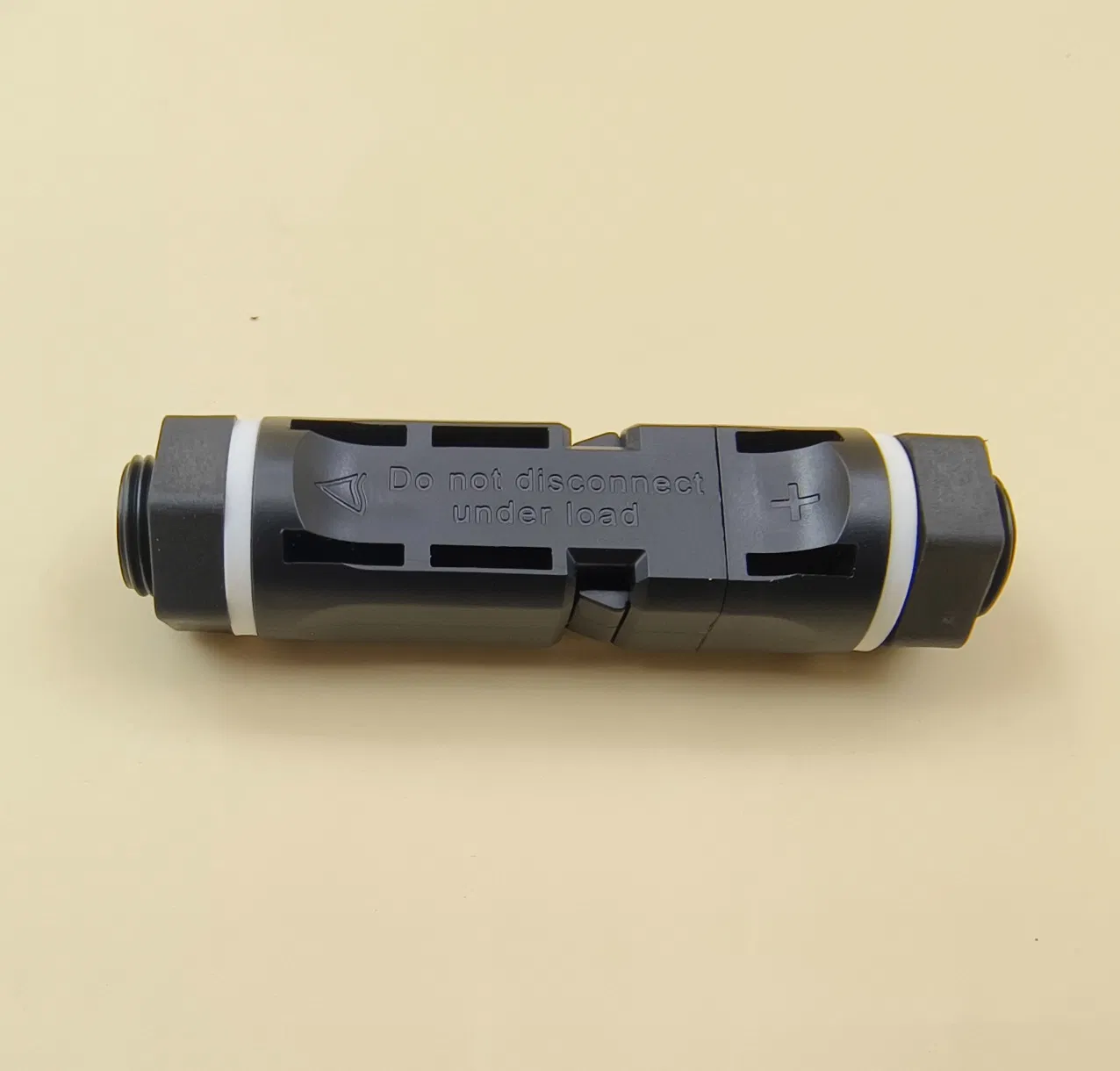

الوصف: قارنة توصيل الكابل الأنثى الذكر LQ-1 كجزء فردي (بما في ذلك الجزء العازل) لتوصيل الأسلاك الكهربائية باستخدام تقنية MC، وهي كابلات التوصيل المناسبة لمجموعة توصيل اللوحة الشمسية.
الميزات الرئيسية:
| البيانات الفنية والفيزيائية | |
|---|---|
| نظام الموصل | 4 مم |
| الجهد المقدر | 1000 فولت تيار مستمر (IEC 62852) / 1500 فولت من التيار المستمر (2Pfg2330)¹ / 1500 فولت من التيار المستمر (UL)² |
| TUV (85ºC) التيار المقدر | 22.5 أمبير (2.5 ملم²) / 39 أمبير (4 ملم²/6 ملم²) / 45 أمبير (10 ملم²) |
| التيار المقدر UL | 30 أمبير (14 AWG) / 30 أمبير (12 AWG/10 AWG) / 50 أمبير (8 AWG) |
| جهد الدفع المقدر | 12 كيلو فولت (1000 فولت تيار مستمر TUV) / 16 كيلو فولت (1500 فولت تيار مستمر TUV) |
| نطاق درجة الحرارة المحيطة | -40 درجة مئوية…+85 درجة مئوية (TUV) / -40 درجة مئوية…+75 درجة مئوية (UL) |
| درجة الحرارة المحددة العلوية | 105ºC (TUV) |
| درجة الحماية، ممدودة / غير مسحورة | IP65، IP68 (ساعة/1 م) / IP2X |
| فئة الجهد الزائد/درجة التلوث | CATIII/3 |
| مقاومة موصلات القابس | ≤0.25 MΩ |
| فئة السلامة | 1000 فولت تيار مستمر: I / 1500 فولت تيار مستمر: II |
| نظام الاتصال | مولتيلم (Multilam) |
| نوع الإنهاء | تجعيد (Crimp) |
| مادة التلامس | نحاسي، مطلي بالقصدير |
| مادة العزل | PC/PA |
| نظام القفل (UL) | نوع القفل (Lock type) |
| فئة اللهب | UL94-V0 |
| مقاومة الأمونيا | 1500 ساعة، 70 درجة مئوية/70% رطوبة نسبية، 750 صفحة في الدقيقة |
| اختبار رذاذ الملح، درجة الخطورة 6 | IEC 60068-2-52 |
