تجمع تقنية ACSR (الموصل المصنوع من الألومنيوم المعزز بالفولاذ) بين
99.6% من الخيوط المصنوعة من الألومنيوم النقي لتحقيق التوصيل الأمثل (61% من نظام IACS)
والقلوب الصلب عالي الكربون المجلفن (قوة مقاومة شد تبلغ 1250-1850 ميجاباسكال).
مثالية لـشبكات الطاقة التي تبلغ قدرتها 35-1000 كيلو فولت، فهي تقلل من تباعد البرج
بنسبة 40% في المناطق الساحلية والجبلية مع الالتزام بمعايير GB/T 1179-2008 وIEC 61089.
ثانياً
نظرة عامة على المنتج

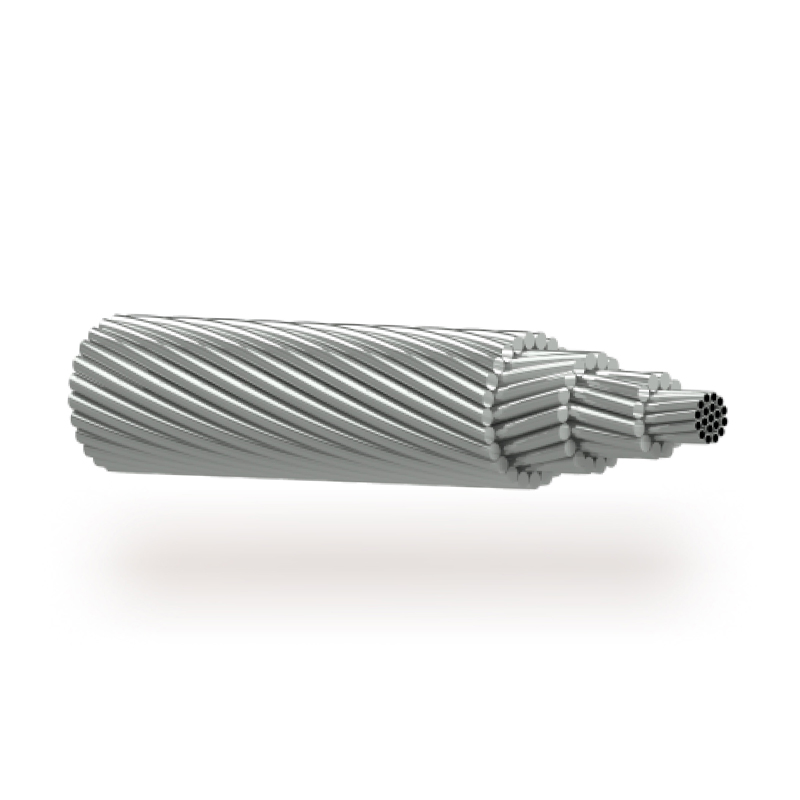

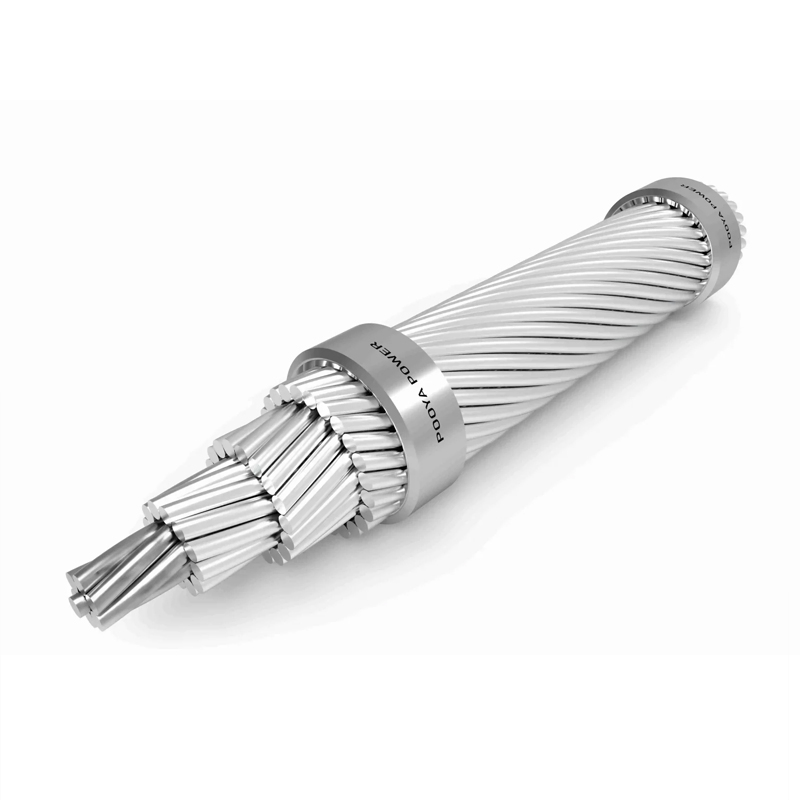

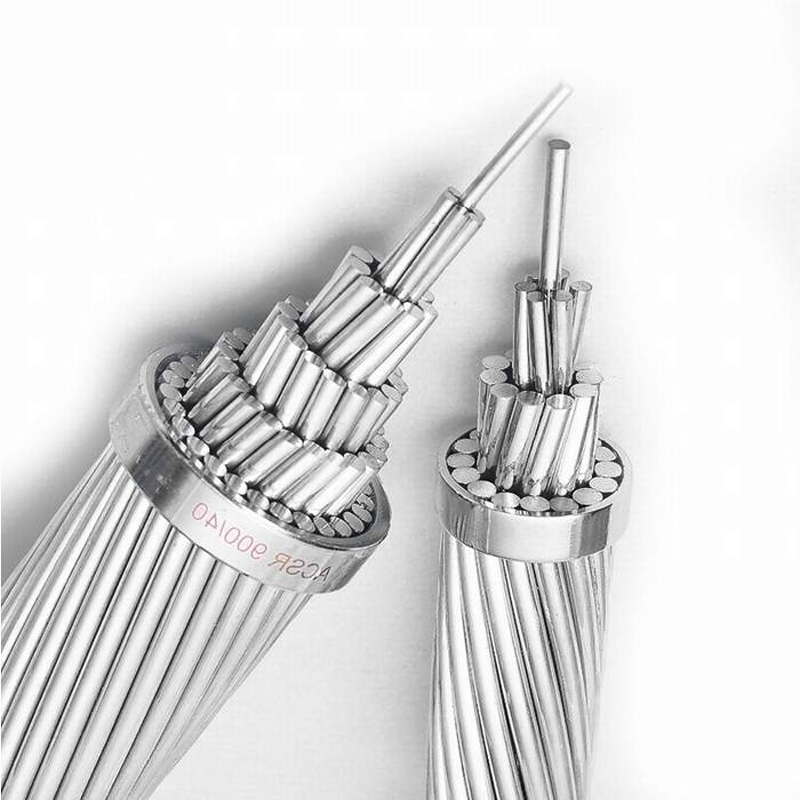

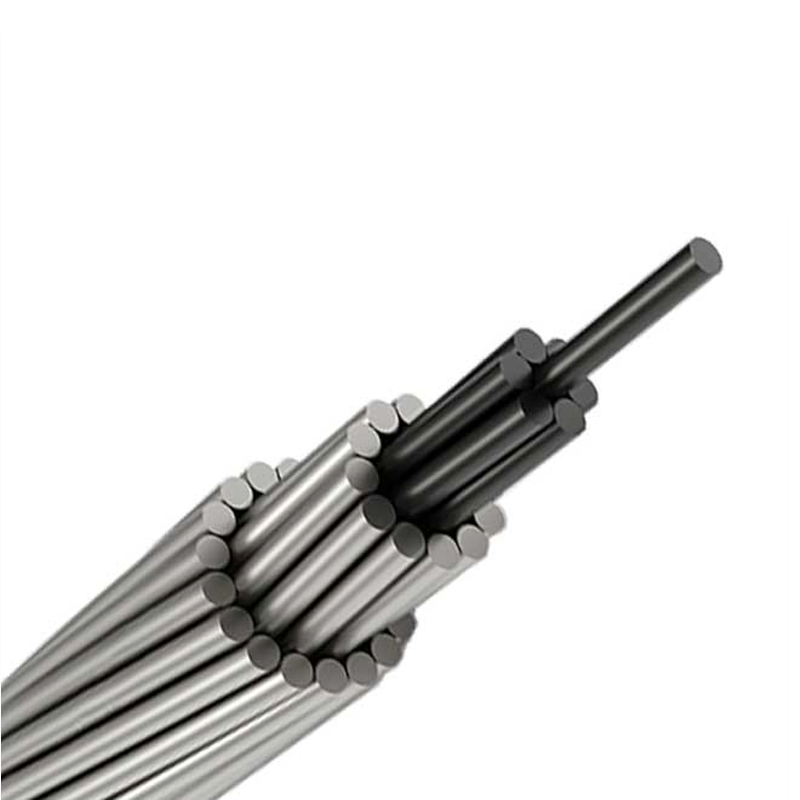

تدمج موصلات ACSR الجدائل متعددة الطبقات المصنوعة من الألومنيوم الجرح لولبي فوق قلب صلب مغلفن. يعزز هذا التصميم الهجين قابلية التوصيل من الألومنيوم لتوفير ناقل حركة فعال وقوة ميكانيكية من الفولاذ لدعم نطاقات تتجاوز 500 متر. معتمد لعمليات التشغيل التي تتراوح بين -30 درجة مئوية و120 درجة مئوية، فهو يقلل من فقدان الطاقة إلى أدنى الحدود (أقل من 0.1209 أوم/كم) ويقاوم التآكل في البيئات الساحلية والصناعية. يستخدم على نطاق واسع في شبكات الطاقة والسكك الحديدية والبنية الأساسية للاتصالات.
ثالثاً
ميزات المنتج الأساسية
تحسين أداء المواد المزدوجة
طبقة الألمنيوم (الألومنيوم): خيوط نقية بنسبة 99.6% لاتقاء توصيل IACS بنسبة 61%، مما يقلل من فقدان الطاقة بنسبة 35% مقارنة بكابلات الألمنيوم النقي.
القلب الفولاذي: الفولاذ عالي الكربون المجلفن (الدرجات G2A/G3A) بقوة شد تبلغ 1850 ميجاباسكال، لمنع الارتخاء في الأحمال القاسية.
المرونة البيئية
طبقة ثلاثية الطبقات مقاومة للتآكل مع رش الملح والرطوبة والملوثات الصناعية (مقاومة رش الملح لمدة 500 ساعة).
نطاق التشغيل: من -30 إلى 120 درجة مئوية، مناسب للشبكات القطبية الشمالية والمزارع الشمسية الصحراوية.
الكفاءة الهندسية
تقليل التباعد بين الأبراج بنسبة 40% بسبب نسبة القوة إلى الوزن المرتفعة، مما يؤدي إلى خفض تكاليف البنية الأساسية.
تكوينات رباعية/سداسية الحزم لخطوط نقل 500 كيلو فولت+، مما يعمل على تحسين المساحة وتوزيع الأحمال.
الاستدامة والامتثال
يمكن إعادة تدوير الألومنيوم بنسبة 100%؛ حيث يستهلك التصنيع طاقة أقل بنسبة 30% مقارنة بكابلات النحاس.
يوفر قلب الفولاذ المغلفن (الدرجات G2A/G3A) قوة مقاومة شد تبلغ 1850 ميجاباسكال، لمقاومة التشوه تحت أحمال الرياح والثلوج. يتم لف الخيوط الخارجية المصنوعة من الألومنيوم (بقطر 0.05-12 مم) بشكل لولبي بدقة ±0.02مم لضمان توزيع الضغط بشكل منتظم، مما يمنع تشرد الخيط في مناطق الرياح المرتفعة.
تحسين الأداء الكهربائي
استخدام تأثير الجلد: يتدفق التيار بشكل أساسي عبر طبقة الألومنيوم، مما يقلل المعاوقة بنسبة 15% وفقدان الطاقة بنسبة 4-6% مقابل ACSR القياسي.
مقاومة التيار المستمر المنخفض: تتراوح بين 0.7426 أوم/كم (117.4مم²) إلى 5.415 أوم/كم (15.78 ملم²)، مما يعزز من كفاءة ناقل الحركة.
المرونة البيئية والتطبيق
الحماية من التآكل: تحمي طبقة طلاء الزنك (ASTM B633) وطبقة أكسيد الألومنيوم من التآكل البحري والصناعي، الأمر الذي يطيل من عمر التشغيل إلى أكثر من 30 عامًا.
حالات الاستخدام الحرجة:
توزيع الطاقة: يتم نشره في خطوط رأسية تزيد عن 500 كيلو فولت عبر المناطق الجبلية.
السكك الحديدية والاتصالات: تضمن التوصيل المتواصل في البيئات عالية الاهتزاز (مثل خطوط السكك الحديدية عالية السرعة).
3
خامساً. المواصفات الفنية
المقطع العرضي (مم²)
القطر الخارجي للموصل (مم)
سُمك المادة العازلة (مم)
القطر Core (مم)
سعة الحمل الحالية (أ)
كسر الحمل (كيلونيوتن)
الحد الأدنى
الحد الأقصى
الحد الأدنى
الاسمي
16
4.6
5.1
1.2
1.00
7.8
-
2.60
25
5.6
6.5
1.3
1.07
10.1
107
4.17
35
6.6
7.5
1.3
1.07
11.0
132
5.78
50
7.7
8.6
1.5
1.25
12.5
165
8.45
70
9.3
10.2
1.5
1.25
14.0
205
11.32
95
11.0
12.0
1.7
1.50
16.1
-
15.30
120
12.5
13.5
1.8
1.60
17.6
-
20.00
150
13.9
15.0
1.8
1.60
18.8
-
25.00
4

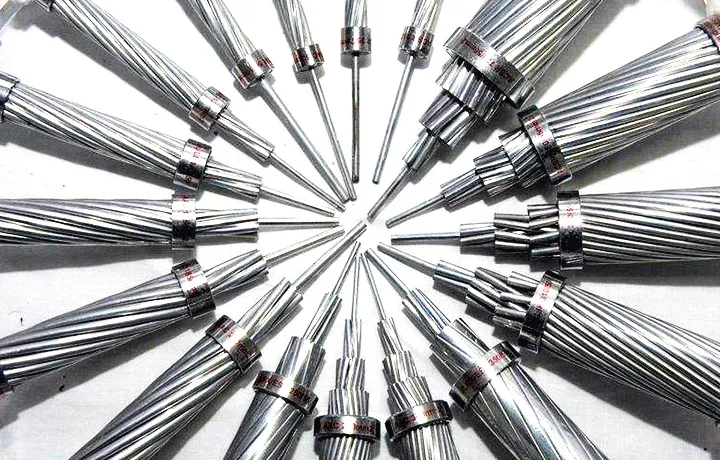

سادساً. معرض صور المنتجات
5
سابعاً. الدعم والخدمات اللوجستية
6
ثامناً. الأسئلة الشائعة
ما هو موصل ACSR وبماذا يتميز؟
هو موصل ألومنيوم معزز بالفولاذ (ACSR). يتميز بدمجه لألومنيوم نقي بنسبة 99.6% لضمان أعلى توصيل تيار ممكن، مع قلب فولاذي مغلفن عالي الشد يوفر القوة الميكانيكية الكافية للأحمال الثقيلة والرياح العاتية.
ما هو نطاق درجات الحرارة والظروف البيئية المناسبة لتشغيل الكابل؟
يعمل الموصل بكفاءة عالية في درجات حرارة تتراوح بين -30 درجة مئوية و120 درجة مئوية. كما يوفر مقاومة عالية ضد التآكل واختبار رش الملح لمدة 500 ساعة، مما يجعله مناسباً للمناطق الجبلية، الصحراوية، والساحلية.
كيف يساهم موصل ACSR في خفض التكاليف الهندسية؟
بفضل قوته الميكانيكية العالية ونسبة القوة إلى الوزن الممتازة، فإنه يساهم في تقليل التباعد المطلوب بين أبراج النقل بنسبة 40%، مما يقلل مباشرة من تكاليف بناء الأبراج وتأسيس البنية التحتية.
ما هي المعايير والشهادات الدولية التي يطابقها المنتج؟
المنتج متوافق ومصنع وفقاً لأعلى المعايير والمقاييس الدولية مثل GB/T 1179-2008 وIEC 61089، فضلاً عن كونه متوافقاً مع معيار حماية البيئة والاستدامة RoHS 3.0.
أين يتم استخدام هذا الموصل بشكل أساسي؟
يتم استخدامه في خطوط نقل وتوزيع الطاقة الهوائية للجهد العالي (تتجاوز 500 كيلو فولت)، وفي خطوط السكك الحديدية عالية السرعة، وبنية الاتصالات التحتية لضمان توصيل مستقر تحت الاهتزاز والضغط العالي.
