موصل من نوع T IP68 مقاوم للماء لتطبيقات الإضاءة الخارجية والطاقة الشمسية

1 / 5

موصل من نوع T IP68 مقاوم للماء لتطبيقات الإضاءة الخارجية والطاقة الشمسية

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

ملخص

المواصفات

ملف تعريف الشركة

الأسئلة المتداولة

المعلومات الأساسية

جنس ذكر

شهادة بنفايات, CE, ISO9001

تطبيق UHF, الميكروويف, سيارة

الاتصال المقاومة ≤ 5 MΩ

اتصل المواد نحاسي مطلي بالذهب

المعالجة السطحية بالنيكل

إسكان PA

الطراز حاوية موصل مقاومة للماء من نوع t-3-way

درجة حرارة التشغيل -20℃ ~ +85℃

مواد المبيت pa66 نايلون (ul94 v-0 مقاوم للاشتعال)

مادة مانع التسرب مطاط السيليكون

فئة مثبطات اللهب [أول94] [ف-0]

مقاومة العزل ≥2000MΩ

جهد المقاومة تكييف 2000v / 1min, لا يوجد عطل

العمر الميكانيكي ≥500 دورات القفل والفك

حزمة النقل صندوق

تخصيص 13*8*4

الأصل الصين

رمز النظام المنسق 85369090

القدرة الإنتاجية 50000

مواصفات المنتج

موصل مقاوم للمياه من نوع T IP68 لتطبيقات الطاقة الشمسية وLED الخارجية

موصل الكابل الكهربائي المقاوم للمياه IP68 ثلاثي الاتجاه من النوع T مبيت CN13T لـ أسلاك خارجية تحت الأرض

موصل مقاوم للمياه CN13T (مبيت فارغ من النوع T) - ورقة مواصفات المنتج:

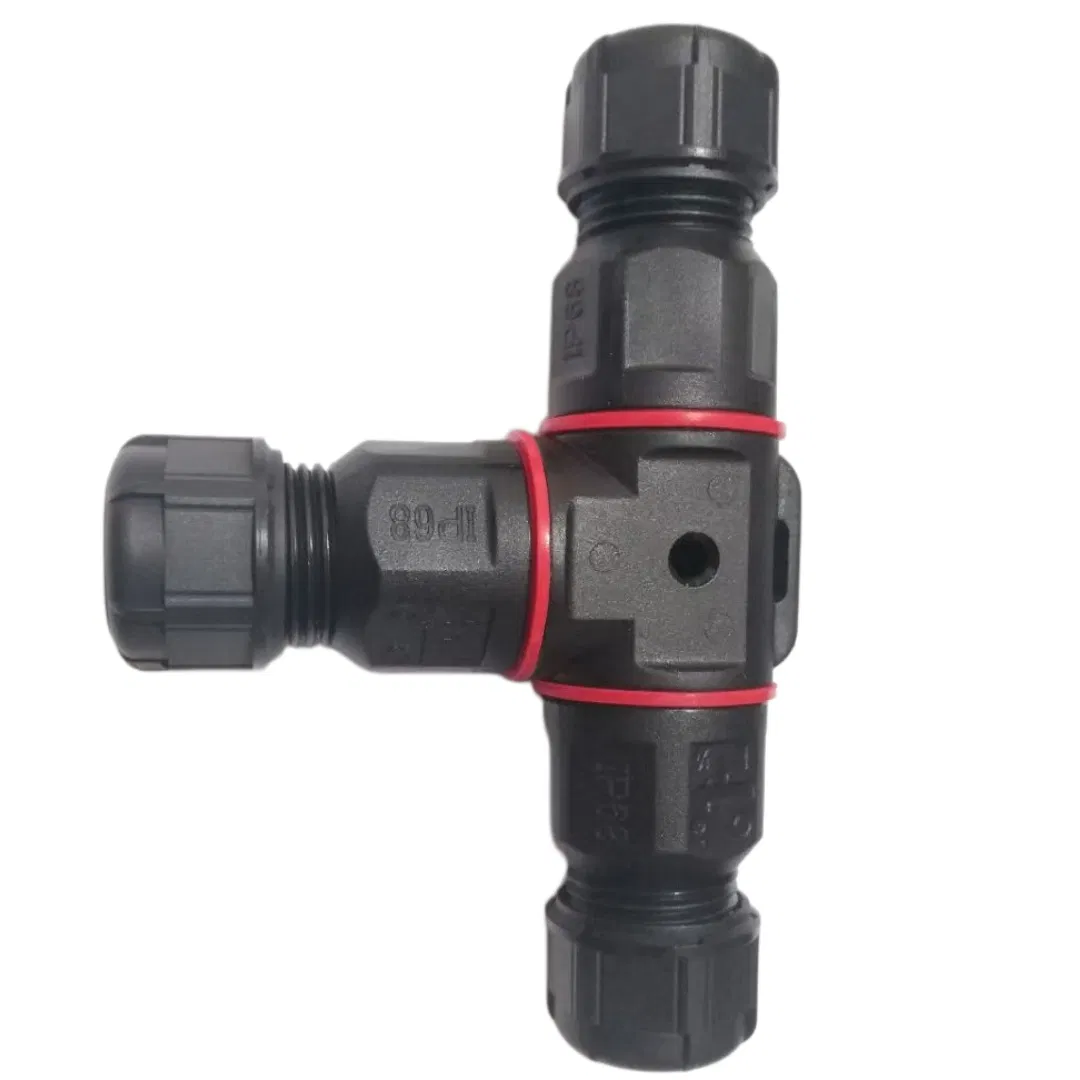

الموديل: CN13T (مبيت موصل مقاوم للمياه ثلاثي الاتجاه من النوع T)
الهيكل: ثلاثي الاتجاهات على شكل حرف T، متوافق مع أطراف التوصيل السريع

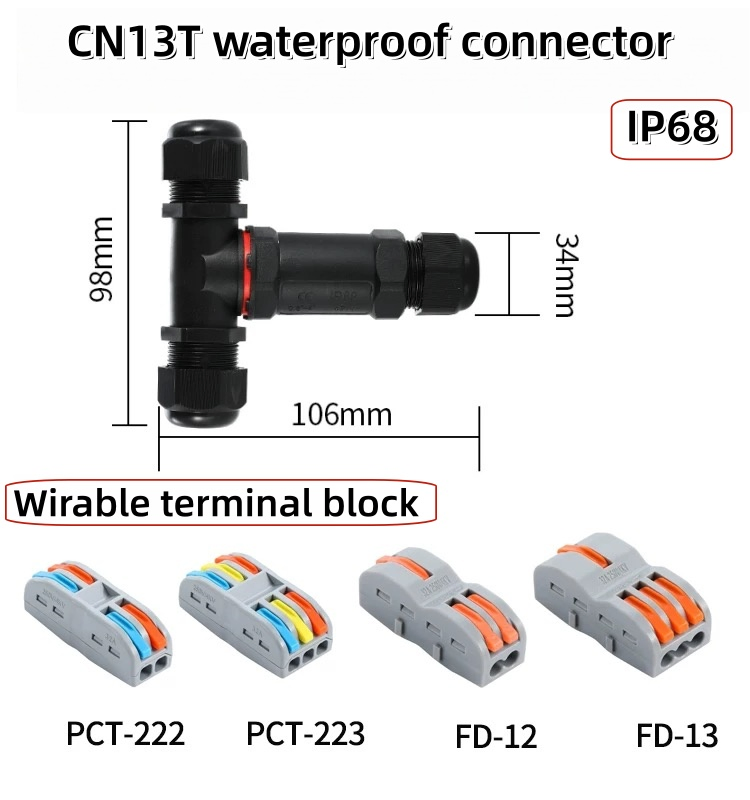

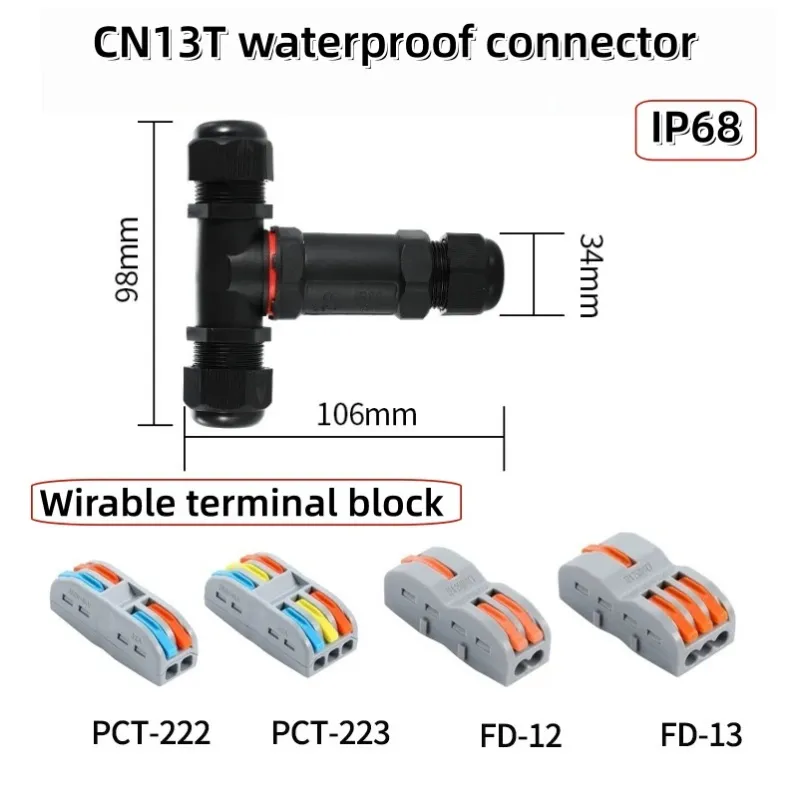

الأبعاد: الطول الإجمالي: 106 مم، الارتفاع: 98 مم، طول الجانب: 34 مم

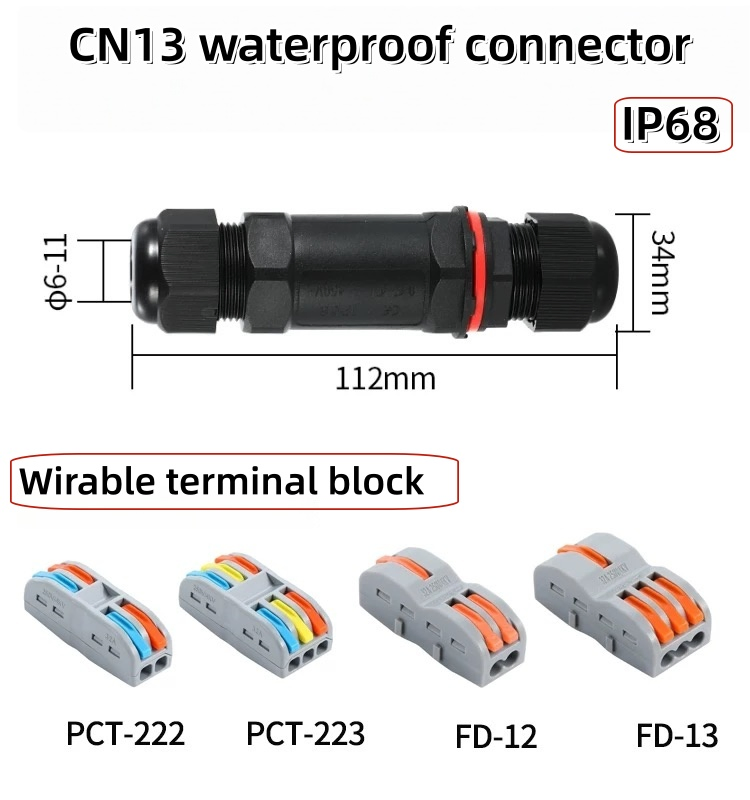

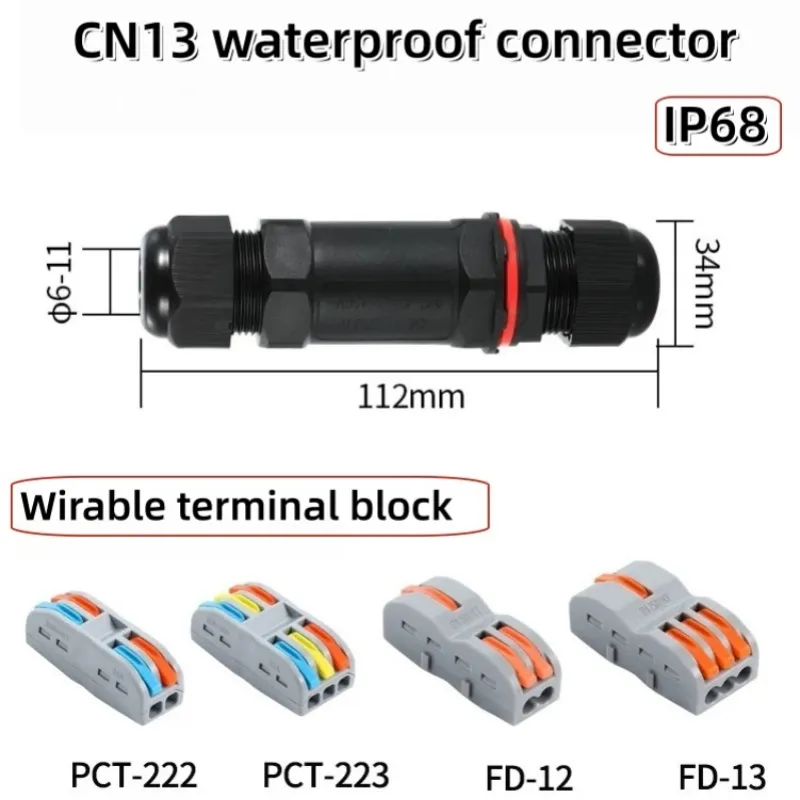

أطراف متوافقة: PCT-222 (2P) / PCT-223 (3P) / FD-12 (2P) / FD-13 (3 P)
الجهد الكهربي المقدر: 250 فولت تيار متردد
التيار المقدر: 16 أمبير (لحجم السلك ≤2,5 ملم²)
تصنيف IP: IP68 (مقاوم للغبار ومقاوم للماء للغمر المستمر)
صامولة من حشوة كابل بتصميم مانع للتسرب + حلقة دائرية مزدوجة مقاومة للماء من السيليكون الهيكل
نطاق الكبل: القطر الخارجي الأقطار من 8 إلى 16 مم تقريبًا، مقطع عرضي للموصل 0.5 إلى 2.5 ملم²
درجة حرارة التشغيل: - 20 درجة مئوية ~ +85 درجة مئوية
مادة المبيت: نايلون PA66 (UL94 V-0 مثبط للهب)
مادة منع التسرب: المطاط الصلوان (مقاوم للشيخوخة، ومقاوم لدرجة الحرارة العالية/المنخفضة)
فئة مثبطة للهب: UL94 V-0
مقاومة العزل: ≥2000ميجا أوم
فولتية المقاومة: تيار متردد 2000 فولت / 1 دقيقة، بدون عطل
دورة العمر الميكانيكي: ≥500 دورة القفل/الفتح
طريقة التركيب: بدون استخدام، استخدم مع أطراف التوصيل السريع
التطبيقات النموذجية: إضاءة LED الخارجية، المصابيح الطبيعية، الأنظمة الشمسية، أسلاك تحت الأرض، المعدات الصناعية

دليل التوافق الطرفي (أقطاب طرفية أقطاب أقصى مقياس سلك مناسب لـ):

وصلة كابل ثنائية النواة PPearson-222 2P 2.5mmm ²
توصيل كبل ثلاثي النواة PPearson-223 3P 2.5m²
توصيل سريع ثنائي النواة FD-12 2P 2.5 ملم²
FD-13 3P 2.5مم² اتصال سريع ثلاثي النواة

وصف سيناريو التطبيق:

إن الموصل المقاوم للمياه من نوع CN13T هو عبارة عن مبيت فارغ مصمم لوصلات كابلات سريعة وموثوق بها في البيئات الخارجية القاسية. وهي تستخدم على نطاق واسع في:

مصابيح LED الخارجية ومصابيح الغمر
مشروعات إضاءة الحدائق والأراضى الطبيعية
تركيبات اللوحات الشمسية والإضاءة الشمسية
أنظمة الأسلاك تحت الأرض أو المدفونة
معدات التحكم في الحياة البحرية، وضوء الشارع، والصناعة

فهو يوفر حماية ضد الماء IP68 لضمان الأداء الكهربائي المستقر حتى في الظروف الرطبة أو الترابية أو عالية الرطوبة. يوفر تصميم التثبيت بدون حل الوقت والتكلفة، مما يجعله مثاليًا لكل من مشاريع DIY والمشاريع التجارية.

البيانات الفنية

البيانات الفنية
الطراز	موصل مقاوم للمياه ثلاثي الاتجاه من النوع T
تصنيف IP	IP68
الهيكل	على شكل حرف T، متوافق مع أطراف التوصيل السريع
الأبعاد	الطول الإجمالي: 106 مم، الارتفاع: 98 مم، طول الجانب: 34 مم
التيار المقدر	16 أمبير (لحجم السلك ≤2,5 ملم²)
تصميم مانع التسرب	صامولة كابل + هيكل مانع للماء مزدوج الحلقة الدائرية من السيليكون
نطاق الكبل	القطر الخارجي أقطار من 8 إلى 16 مم تقريبًا، مقطع عرضي للموصل 0.5 إلى 2.5 ملم²
درجة حرارة التشغيل	-20 درجة مئوية ~ +85 درجة مئوية
مواد المبيت	نايلون PA66 (UL94 V-0 مثبط للهب)
مانع التسرب	مطاط من السيليكون (مقاوم للشيخوخة، مقاوم لدرجة الحرارة العالية/المنخفضة)
مقاومة العزل	2000ميجا أوم

ملف تعريف الشركة

نبذة عنا

تتضمن منتجاتنا الرئيسية موصلات دائرية وموصلات قابس طيران وميكروفونات وموصلات صوت لأنظمة الصوت وموصلات XLR ومقابس مجموعة Canon وموصلات الصوت وموصلات الطاقة موصلات شاشة LED للإضاءة المرحلية، وموصلات مقاومة للماء، وموصلات من السلسلة MIL-DTL-5015، وموصلات VG95234 ذاتية التثبيت على الموصلات. وتستخدم هذه المنتجات على نطاق واسع في صناعات مختلفة مثل الطيران والاتصالات والسكك العلمية والمعدات الطبية والمعدات السمعية والبصرية. الأجهزة والسيارات. وهي متوافقة مع موصلات من بلدان أجنبية مثل الولايات المتحدة وسويسرا وتايوان.

تلتزم الشركة بمبادئ النزاهة والجودة أولاً، وتتمتع بسمعة عالية بين العملاء المحليين والأجانب بفضل منتجاتها الموثوقة وأسعارها المعقولة وتسليمها في الوقت المناسب.

الأسئلة المتداولة

ما هو الموصل المقاوم للمياه CN13T المستخدم؟

إن CN13T هو عبارة عن مبيت موصل مقاوم للمياه من النوع T IP68 ثلاثي الاتجاهات، مصمم للتوصيلات الكهربائية الخارجية. وهو يستخدم على نطاق واسع لمصابيح LED، وإضاءة المناظر الطبيعية، والأنظمة الشمسية، والكابلات تحت الأرض، والمعدات الصناعية لضمان توصيل الكبلات الآمنة محكمة الغلق بالماء.

ما هو تصنيف IP لهذا الموصل؟

تم تصنيف IP68، مما يعني أنه مقاوم للأتربة بالكامل ويمكن أن يتحمل الانغماس المستمر في الماء، مما يجعله مثاليًا للبيئات الخارجية والمبتلة القاسية.

ما هي أطراف التوصيل السريع المتوافقة مع CN13T؟

تم تصميمه للعمل مع المحطات الطرفية السريعة المشتركة بما في ذلك PCT-222، وPCT-223، وFD-12، وFD-13، لدعم وصلات الكابل ثنائية النواة وثلاثية النواة.

ما أحجام الأسلاك التي يمكن لهذا الموصل استيعابها؟

إن حاوية CN13T مناسبة للكابلات ذات القطر الخارجي الذي يتراوح بين 8 و16 مم والقطع المتقاطعة للموصل من 0.5 ملم² إلى 2.5 ملم²، مع تيار مقدر يصل إلى 16 أمبير.

ما هو نطاق درجة حرارة التشغيل؟

يمكن أن تعمل بشكل موثوق في درجات الحرارة من -20 درجة مئوية إلى +85 درجة مئوية، وهي مناسبة لمعظم الأجواء الخارجية والتغيرات الموسمية.

هل اللحام مطلوب للتركيب؟

لا، لا يلزم لحام. يعمل الموصل مع أطراف التوصيل السريع للتركيب السريع دون استخدام أية أدوات، مما يوفر الوقت وتكاليف العمالة.
