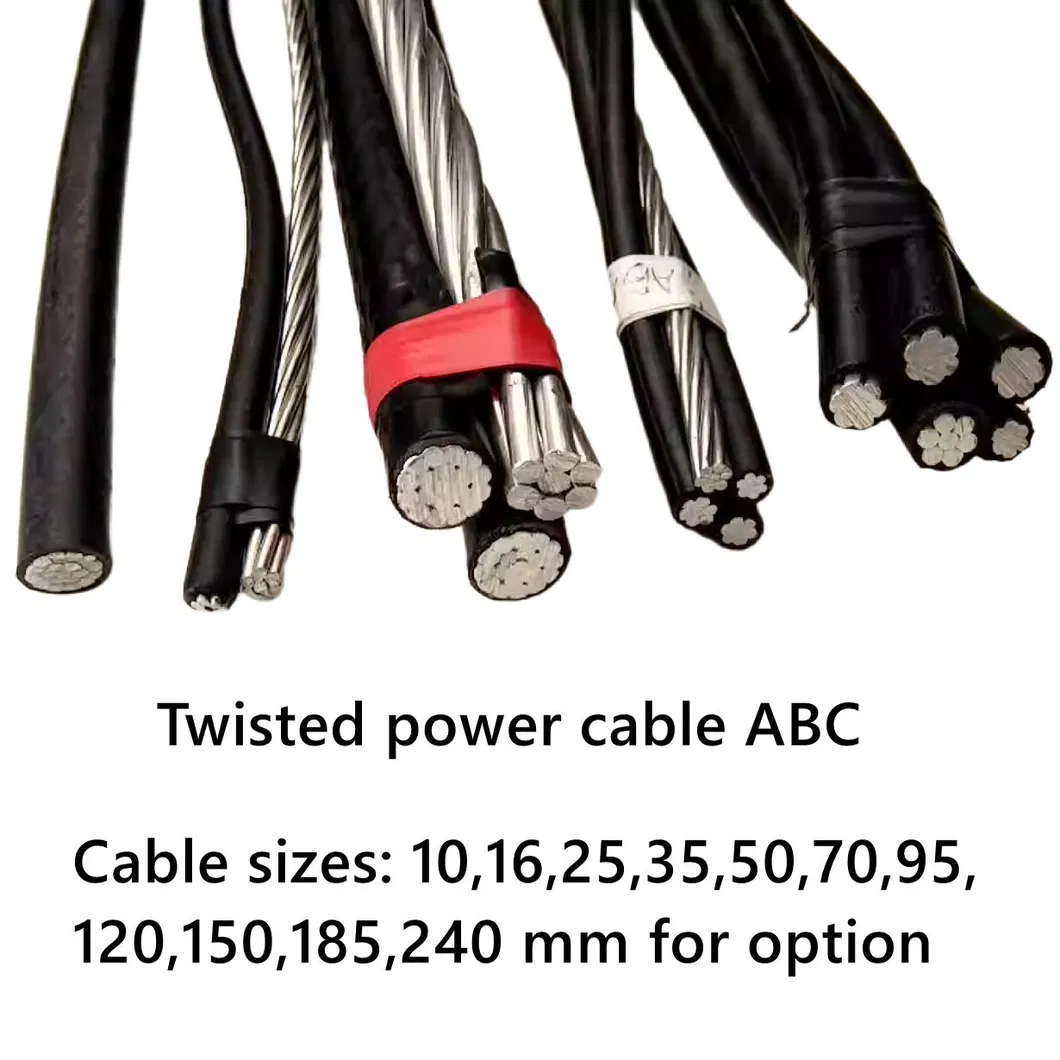

كبل توصيل الهوائي: كبل ABC منخفض الجهد، مصمم لخطوط الطاقة العلوية وأسلاك مدخل الغرفة بضغط تيار متردد مقدّر يبلغ 1 كيلو فولت وأقل. فهي تتحمل تكاليف أقل في التركيب والصيانة والتشغيل، الأمر الذي قد يؤدي إلى خسارة اقتصادية أكبر ويوفر مستوى أعلى من الأمان والموثوقية.
كبلات كهربائية 1.5 2.5 سلك نحاسي مرن أحادي النواة 35 مم 185 مم 240 مم 4 قلب 4 مم 1.5 مم 10 مم 4 مم مربع 3 كبل كهربائي أساسي XLPE / PVC معزول.
سعر الجملة النحاس الألومنيوم المرن الحجم 4 6 10 25 50 70 sq مم 2 قلب الطاقة الكهربائية كابل لـ إضاءة عمود الطاقة الشمسية.
كبلات مصنوعة من مادة PVC بقوة 600/1000 فولت، وفقًا لمعيار IEC 60502-1
تستخدم هذه الكابلات لإمداد الكهرباء في نظام التركيب منخفض الجهد، وهي مناسبة للتركيب في الأماكن المغلقة وفي الأماكن المفتوحة، وفي قنوات الكابل تحت الأرض، وفي محطات الطاقة والتبديل، وتوزيع الطاقة المحلي، والمنشآت الصناعية، حيث لا يوجد خطر حدوث أضرار ميكانيكية.
يجب أن تكون الموصلات إما من الفئة 1 أو الفئة 2 من النحاس العادي أو المصقول بالمعدن أو من الألومنيوم العادي أو من سبائك الألومنيوم، أو من الفئة 5 من النحاس العادي أو المصقول بالمعدن وفقًا للمعيار IEC 60228.
يجب أن تكون مادة العزل من مادة الكلوريد متعدد الفينيل والسمك كما هو الحال مع IEC 60502-1، ويجب أن تكون مادة الكلوريد متعدد الفينيل من النوع أ وفقًا للمعيار IEC 60502-1.
| عدد النواة | الألوان المعتمدة |
|---|---|
| 1 قلب | أحمر أو أسود |
| 2 أساسات | أحمر، أسود |
| 3 أساسات | أحمر، أصفر، أزرق |
| 4 أساسات | أحمر، أصفر، أزرق، أسود |
| 5 أساسات | أحمر، أصفر، أزرق، أسود، أخضر |
| أكثر من 5 أساسات | قلوب سوداء ذات أرقام بيضاء |
| عدد النواة | الألوان المعتمدة |
|---|---|
| 1 قلب | بني أو أزرق |
| 2 أساسات | بني، أزرق |
| 3 أساسات | بني، أسود، رمادي |
| 4 أساسات | أزرق، بني، أسود، رمادي |
| 5 أساسات | أخضر/أصفر، أزرق، بني، أسود، رمادي |
| أكثر من 5 أساسات | قلوب سوداء ذات أرقام بيضاء |
يمكن تصنيع ألوان أخرى عند الطلب.
قد تكون الأغطية الداخلية مفززة أو مغطاة. بالنسبة للكابلات ذات القلوب الدائرية، باستثناء الكابلات التي تحتوي على أكثر من خمسة قلوب، لا يُسمح باستخدام غطاء داخلي متداخل إلا إذا كانت التعشيقات بين القلوب ممتلئة بشكل كبير. يسمح بمجلد مناسب قبل استخدام غطاء داخلي مشعّل. يجب أن تكون المواد المستخدمة في التغطيات الداخلية والحشو مناسبة لدرجة حرارة تشغيل الكابل ومتوافقة مع المواد العازلة.بالنسبة للكابلات الخالية من الهالوجين، يجب أن يكون الغطاء الداخلي والحشو أيضًا مركبًا خاليًا من الهالوجين.

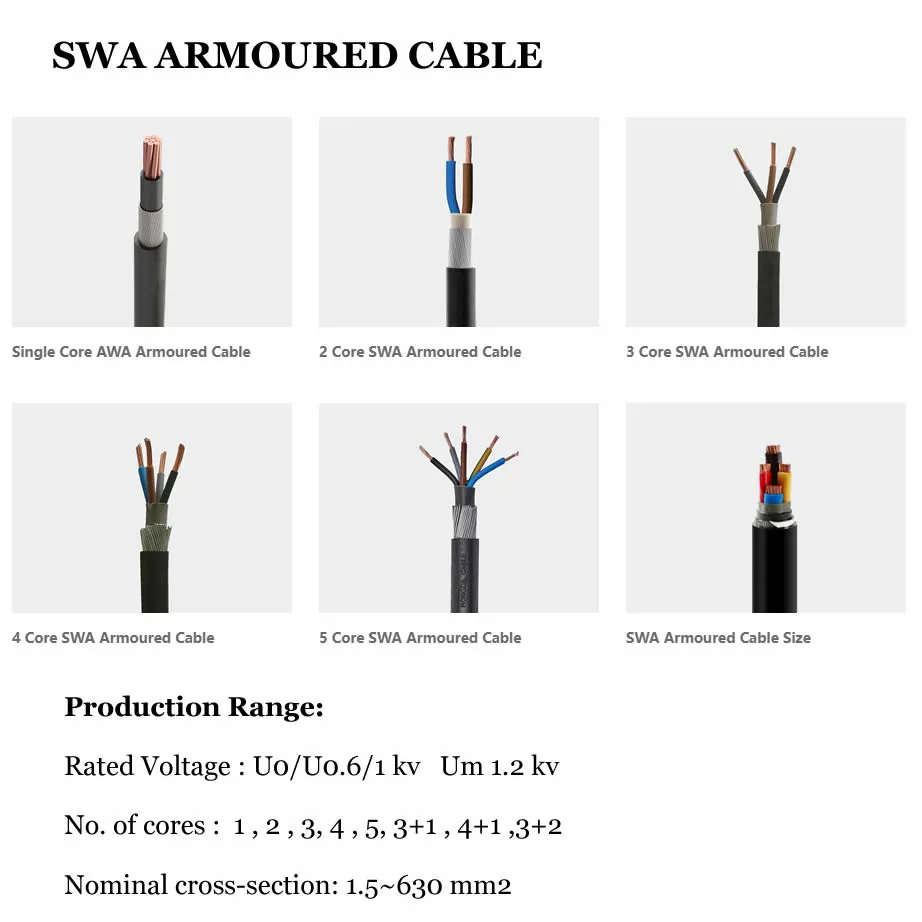

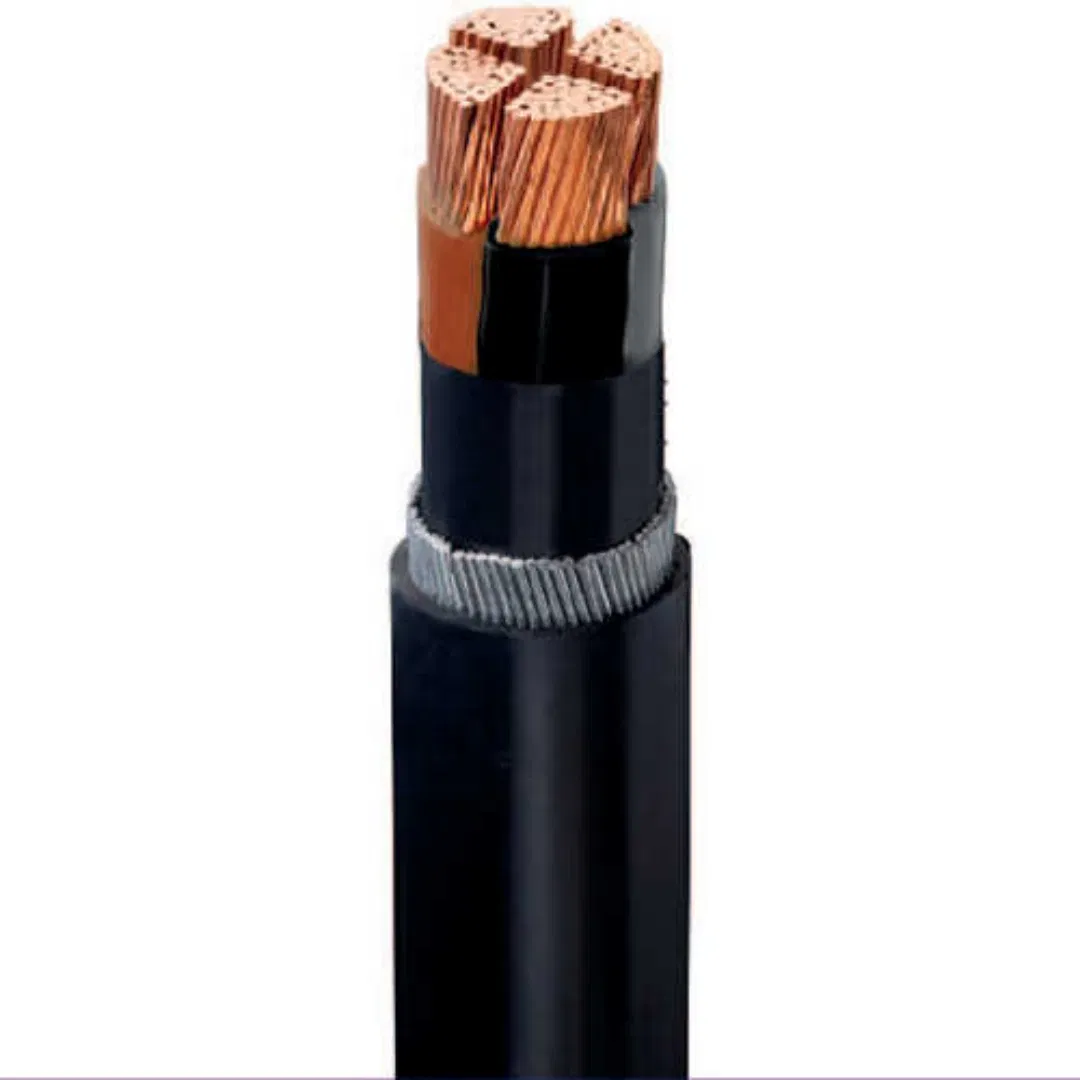

يمكن تصنيع أسلاك الألومنيوم/الفولاذ المغلفن التي يتم وضعها بشكل مهلكي فوق الغطاء الداخلي وفقًا للمعيار IEC 60502-1، أو أشرطة مزدوجة من الألومنيوم/الصلب، وأسلاك نحاسية/ملتوية عند الطلب.
يجب أن يكون الغلاف الخارجي من نوع PVC (الدائرة الكهربائية ST1/ST2) الذي تم استخفاقه وفقًا للمعيار IEC 60502-1، من نوع البولي إيثيلين ST3/ST7، مركب الهالوجين الخالي من ST8، البوليكلوروبرين، بوليثيلين المصنوع من الكلوروسولوفونت أو بوليمرات مماثلة، كما يتوفر النوع SE1 عند الطلب.
يمكن تزويد الكابلات بغلاف خارجي من مادة PVC مثبطات اللهب الخاصة للتوافق مع متطلبات اختبار اللهب الخاصة بالمعيار IEC 60332-3-22، وIEC 60332-3-23 وIEC 60332-3-24، وتتوافق المواد الهالوجين الخالية مع المعيار IEC60754-1/2 وIEC 60684-2.

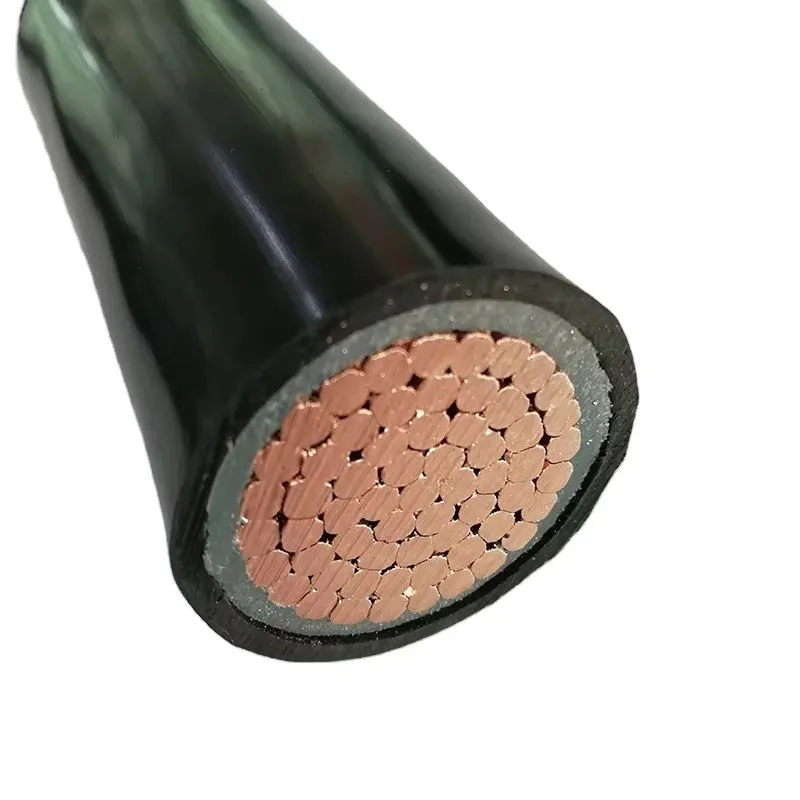

| قسم الصليب الاسمي (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|
| 1x4 | 2.3 | 1 | 1.4 | 7.1 |
| 1x6 | 2.8 | 1 | 1.4 | 7.6 |
| 1x10 | 3.6 | 1 | 1.4 | 8.4 |
| 1×16 | 4.5 | 1 | 1.4 | 9.3 |
| 1x25 | 5.6 | 1.2 | 1.4 | 10.8 |
| 1x35 | 6.7 | 1.2 | 1.4 | 11.9 |
| 1x50 | 8 | 1.4 | 1.4 | 13.6 |
| 1x70 | 9.4 | 1.4 | 1.4 | 15.1 |
| 1x95 | 11 | 1.6 | 1.5 | 17.2 |
| 1x120 | 12.4 | 1.6 | 1.5 | 18.7 |
| 1x150 | 13.8 | 1.8 | 1.6 | 20.6 |
| 1x185 | 15.3 | 2 | 1.7 | 22.7 |
| 1x240 | 17.5 | 2.2 | 1.8 | 25.4 |
| 1x300 | 19.5 | 2.4 | 1.9 | 28.0 |
| 1x400 | 22.6 | 2.6 | 2.0 | 31.7 |
| 1x500 | 25.2 | 2.8 | 2.1 | 35.0 |
| 1x630 | 28.3 | 2.8 | 2.2 | 38.3 |
| قسم الصليب الاسمي (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|
| 2x1.5 | 1.4 | 0.8 | 1.8 | 9.6 |
| 2x2.5 | 1.8 | 0.8 | 1.8 | 10.4 |
| 2x4 | 2.3 | 1 | 1.8 | 12.2 |
| 2x6 | 2.8 | 1 | 1.8 | 13.2 |
| 2x10 | 3.6 | 1 | 1.8 | 14.8 |
| 2x16 | 4.5 | 1 | 1.8 | 16.6 |
| 2x25 | 5.6 | 1.2 | 1.8 | 19.6 |
| 2x35 | 6.7 | 1.2 | 1.8 | 21.8 |
| 2x50 | 8 | 1.4 | 1.8 | 25.2 |
| 2x70 | 9.4 | 1.4 | 1.9 | 28.1 |
| 2x95 | 11 | 1.6 | 2.0 | 32.4 |
| 2x120 | 12.4 | 1.6 | 2.1 | 35.4 |
| 2x150 | 13.8 | 1.8 | 2.2 | 39.2 |
| 2x185 | 15.3 | 2 | 2.4 | 43.3 |
| 2x240 | 17.5 | 2.2 | 2.5 | 48.9 |
| 2x300 | 19.5 | 2.4 | 2.7 | 54.0 |
| 2x400 | 22.6 | 2.6 | 2.9 | 61.5 |
| قسم الصليب الاسمي (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|
| 3x1.5 | 1.4 | 0.8 | 1.8 | 10.1 |
| 3x2.5 | 1.8 | 0.8 | 1.8 | 10.9 |
| 3x4 | 2.3 | 1 | 1.8 | 12.9 |
| 3×6 | 2.8 | 1 | 1.8 | 13.9 |
| 3×10 | 3.6 | 1 | 1.8 | 15.7 |
| 3x16 | 4.5 | 1 | 1.8 | 17.6 |
| 3×25 | 5.6 | 1.2 | 1.8 | 20.8 |
| 3x35 | 6.7 | 1.2 | 1.8 | 23.2 |
| 3×50 | 8 | 1.4 | 1.8 | 26.9 |
| 3x70 | 9.4 | 1.4 | 1.9 | 30.1 |
| 3x95 | 11 | 1.6 | 2.1 | 34.7 |
| 3x120 | 12.4 | 1.6 | 2.2 | 38.0 |
| 3x150 | 13.8 | 1.8 | 2.3 | 42.1 |
| 3x185 | 15.3 | 2 | 2.5 | 46.5 |
| 3x240 | 17.5 | 2.2 | 2.7 | 52.5 |
| 3x300 | 19.5 | 2.4 | 2.8 | 58.0 |
| 3x400 | 22.6 | 2.6 | 3.1 | 66.1 |
| قسم الصليب الاسمي (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|
| 4×1.5 | 1.4 | 0.8 | 1.8 | 10.8 |
| 4×2.5 | 1.8 | 0.8 | 1.8 | 11.8 |
| 4x4 | 2.3 | 1 | 1.8 | 14.0 |
| 4×6 | 2.8 | 1 | 1.8 | 15.2 |
| 4×10 | 3.6 | 1 | 1.8 | 17.1 |
| 4×16 | 4.5 | 1 | 1.8 | 19.3 |
| 4×25 | 5.6 | 1.2 | 1.8 | 22.9 |
| 4x35 | 6.7 | 1.2 | 1.8 | 25.6 |
| 4×50 | 8 | 1.4 | 1.9 | 29.9 |
| 4x70 | 9.4 | 1.4 | 2.0 | 33.5 |
| 4x95 | 11 | 1.6 | 2.2 | 38.7 |
| 4×120 | 12.4 | 1.6 | 2.3 | 42.3 |
| 4x150 | 13.8 | 1.8 | 2.5 | 46.9 |
| 4x185 | 15.3 | 2 | 2.6 | 51.9 |
| 4x240 | 17.5 | 2.2 | 2.9 | 58.6 |
| 4x300 | 19.5 | 2.4 | 3.1 | 64.8 |
| 4x400 | 22.6 | 2.6 | 3.3 | 73.8 |
| قسم الصليب الاسمي (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|
| 5x1.5 | 1.4 | 0.8 | 1.8 | 11.7 |
| 7×1.5 | 1.4 | 0.8 | 1.8 | 12.6 |
| 10×1.5 | 1.4 | 0.8 | 1.8 | 15.6 |
| 12×1.5 | 1.4 | 0.8 | 1.8 | 16.1 |
| 14×1.5 | 1.4 | 0.8 | 1.8 | 16.8 |
| 19×1.5 | 1.4 | 0.8 | 1.8 | 18.6 |
| 21×1.5 | 1.4 | 0.8 | 1.8 | 19.5 |
| 24×1.5 | 1.4 | 0.8 | 1.8 | 21.6 |
| 30×1.5 | 1.4 | 0.8 | 1.8 | 22.8 |
| 40×1,5 | 1.4 | 0.8 | 1.8 | 27.7 |
| 48×1.5 | 1.4 | 0.8 | 1.9 | 28.2 |
| 61×1.5 | 1.4 | 0.8 | 1.9 | 30.9 |
| 5x2.5 | 1.8 | 0.8 | 1.8 | 12.8 |
| 7×2.5 | 1.8 | 0.8 | 1.8 | 13.8 |
| 10×2.5 | 1.8 | 0.8 | 1.8 | 17.2 |
| 12×2.5 | 1.8 | 0.8 | 1.8 | 17.7 |
| 14×2.5 | 1.8 | 0.8 | 1.8 | 18.6 |
| 19×2.5 | 1.8 | 0.8 | 1.8 | 20.6 |
| 21×2.5 | 1.8 | 0.8 | 1.8 | 21.6 |
| 24×2.5 | 1.8 | 0.8 | 1.8 | 24.0 |
| 30×2.5 | 1.8 | 0.8 | 1.8 | 25.4 |
| 40×2.5 | 1.8 | 0.8 | 2.0 | 31.1 |
| 48×2.5 | 1.8 | 0.8 | 2.0 | 31.7 |
| 61×2.5 | 1.8 | 0.8 | 2.1 | 34.7 |
| قسم الصليب (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل (مم) | سُمك الغطاء الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|---|---|
| 1x4 | 2.3 | 1 | 1.0 | 0.8 | 1.8 | 11.5 |
| 1x6 | 2.8 | 1 | 1.0 | 0.8 | 1.8 | 12.0 |
| 1x10 | 3.6 | 1 | 1.0 | 0.8 | 1.8 | 12.8 |
| 1×16 | 4.5 | 1 | 1.0 | 0.8 | 1.8 | 13.7 |
| 1x25 | 5.6 | 1.2 | 1.0 | 0.8 | 1.8 | 15.2 |
| 1x35 | 6.7 | 1.2 | 1.0 | 1.25 | 1.8 | 17.2 |
| 1x50 | 8.0 | 1.4 | 1.0 | 1.25 | 1.8 | 18.9 |
| 1x70 | 9.4 | 1.4 | 1.0 | 1.25 | 1.8 | 20.3 |
| 1x95 | 11.0 | 1.6 | 1.0 | 1.6 | 1.8 | 23.0 |
| 1x120 | 12.4 | 1.6 | 1.0 | 1.6 | 1.8 | 24.4 |
| 1x150 | 13.8 | 1.8 | 1.0 | 1.6 | 1.8 | 26.2 |
| 1x185 | 15.3 | 2 | 1.0 | 1.6 | 1.9 | 28.2 |
| 1x240 | 17.5 | 2.2 | 1.0 | 1.6 | 1.9 | 31.0 |
| 1x300 | 19.5 | 2.4 | 1.0 | 2.0 | 2.1 | 34.4 |
| 1x400 | 22.6 | 2.6 | 1.2 | 2.0 | 2.2 | 38.6 |
| 1x500 | 25.2 | 2.8 | 1.2 | 2.0 | 2.3 | 41.8 |
| 1x630 | 28.3 | 2.8 | 1.2 | 2.5 | 2.4 | 46.2 |
| قسم الصليب (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل (مم) | سُمك الغطاء الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|---|---|
| 2x2.5 | 1.8 | 0.8 | 1.0 | 0.8 | 1.8 | 14.0 |
| 2x4 | 2.3 | 1 | 1.0 | 1.25 | 1.8 | 16.7 |
| 2x6 | 2.8 | 1 | 1.0 | 1.25 | 1.8 | 17.7 |
| 2x10 | 3.6 | 1 | 1.0 | 1.25 | 1.8 | 19.3 |
| 2x16 | 4.5 | 1 | 1.0 | 1.25 | 1.8 | 21.1 |
| 2x25 | 5.6 | 1.2 | 1.0 | 1.6 | 1.8 | 24.8 |
| 2x35 | 6.7 | 1.2 | 1.0 | 1.6 | 1.8 | 27.0 |
| 2x50 | 8 | 1.4 | 1.0 | 1.6 | 1.9 | 30.7 |
| 2x70 | 9.4 | 1.4 | 1.0 | 2.0 | 2.1 | 34.5 |
| 2x95 | 11 | 1.6 | 1.2 | 2.0 | 2.2 | 39.2 |
| 2x120 | 12.4 | 1.6 | 1.2 | 2.0 | 2.3 | 42.2 |
| 2x150 | 13.8 | 1.8 | 1.2 | 2.5 | 2.5 | 47.2 |
| 2x185 | 15.3 | 2 | 1.4 | 2.5 | 2.6 | 51.6 |
| 2x240 | 17.5 | 2.2 | 1.4 | 2.5 | 2.8 | 57.2 |
| 2x300 | 19.5 | 2.4 | 1.6 | 2.5 | 3.0 | 62.8 |
| 2x400 | 22.6 | 2.6 | 1.6 | 2.5 | 3.2 | 70.3 |
| قسم الصليب (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل (مم) | سُمك الغطاء الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|---|---|
| 3x2.5 | 1.8 | 0.8 | 1.0 | 0.8 | 1.8 | 14.5 |
| 3x4 | 2.3 | 1 | 1.0 | 1.25 | 1.8 | 17.4 |
| 3×6 | 2.8 | 1 | 1.0 | 1.25 | 1.8 | 18.4 |
| 3×10 | 3.6 | 1 | 1.0 | 1.25 | 1.8 | 20.2 |
| 3x16 | 4.5 | 1 | 1.0 | 1.6 | 1.8 | 22.8 |
| 3×25 | 5.6 | 1.2 | 1.0 | 1.6 | 1.8 | 26.0 |
| 3x35 | 6.7 | 1.2 | 1.0 | 1.6 | 1.9 | 28.5 |
| 3×50 | 8.0 | 1.4 | 1.0 | 2 | 2.0 | 33.3 |
| 3x70 | 9.4 | 1.4 | 1.2 | 2 | 2.1 | 37.0 |
| 3x95 | 11.0 | 1.6 | 1.2 | 2 | 2.3 | 41.6 |
| 3x120 | 12.4 | 1.6 | 1.2 | 2.5 | 2.4 | 45.9 |
| 3x150 | 13.8 | 1.8 | 1.4 | 2.5 | 2.6 | 50.4 |
| 3x185 | 15.3 | 2 | 1.4 | 2.5 | 2.7 | 54.8 |
| 3x240 | 17.5 | 2.2 | 1.5 | 2.5 | 2.9 | 61.2 |
| 3x300 | 19.5 | 2.4 | 1.6 | 2.5 | 3.1 | 66.8 |
| 3x400 | 22.6 | 2.8 | 1.6 | 3.15 | 3.4 | 76.7 |
| 3x500 | 25.2 | 2.8 | 1.8 | 3.15 | 3.7 | 83.6 |
| قسم الصليب (مم^2) | قطر الموصل (تقريبًا مم) | سُمك العزل (مم) | سُمك الغطاء الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف (مم) | القطر الإجمالي (تقريبًا مم) |
|---|---|---|---|---|---|---|
| 4x4 | 2.3 | 1 | 1 | 1.25 | 1.8 | 18.5 |
| 4×6 | 2.8 | 1 | 1 | 1.25 | 1.8 | 19.7 |
| 4×10 | 3.6 | 1 | 1 | 1.25 | 1.8 | 22.3 |
| 4×16 | 4.5 | 1 | 1 | 1.6 | 1.8 | 24.5 |
| 4×25 | 5.6 | 1.2 | 1 | 1.6 | 1.9 | 28.2 |
| 4x35 | 6.7 | 1.2 | 1 | 1.6 | 2.0 | 31.1 |
| 4×50 | 8.0 | 1.4 | 1 | 2.0 | 2.1 | 36.7 |
| 4x70 | 9.4 | 1.4 | 1.2 | 2.0 | 2.3 | 40.4 |
| 4x95 | 11.0 | 1.6 | 1.2 | 2.5 | 2.5 | 46.6 |
| 4×120 | 12.4 | 1.6 | 1.4 | 2.5 | 2.6 | 50.6 |
| 4x150 | 13.8 | 1.8 | 1.4 | 2.5 | 2.7 | 55.3 |
| 4x185 | 15.3 | 2 | 1.4 | 2.5 | 2.9 | 60.6 |
| 4x240 | 17.5 | 2.2 | 1.6 | 2.5 | 3.1 | 67.3 |
| 4x300 | 19.5 | 2.4 | 1.6 | 3.15 | 3.4 | 74.9 |
| 4x400 | 22.6 | 2.6 | 1.8 | 3.15 | 3.7 | 84.4 |
| 4x500 | 25.2 | 2.8 | 2 | 3.15 | 3.9 | 92.1 |
