المعلومات الأساسية
الوظيفة
قابس الشاحن، قابس التيار المستمر
القدرة الإنتاجية
50000 ps/السنة
مواصفات المنتج

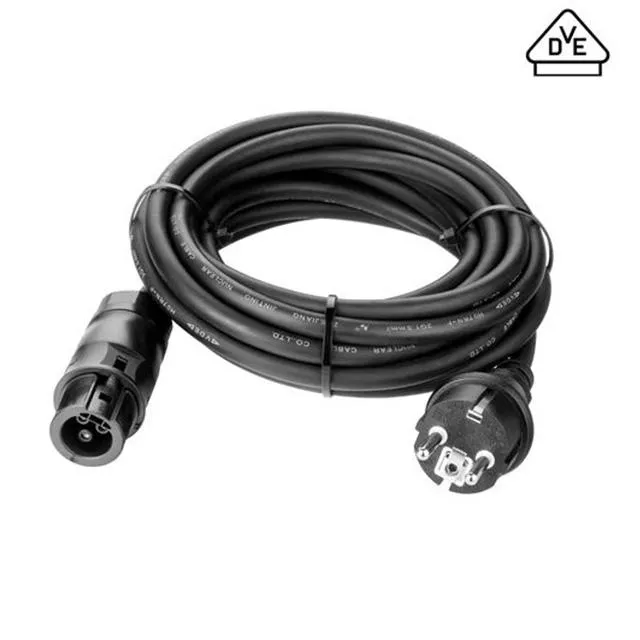

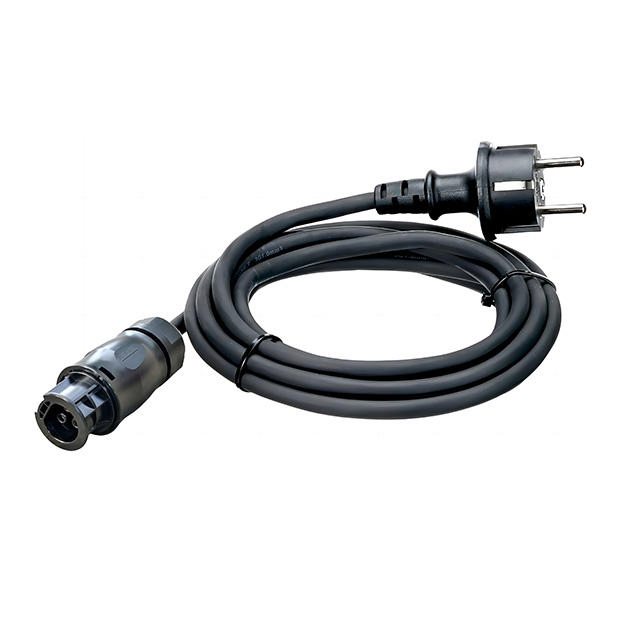

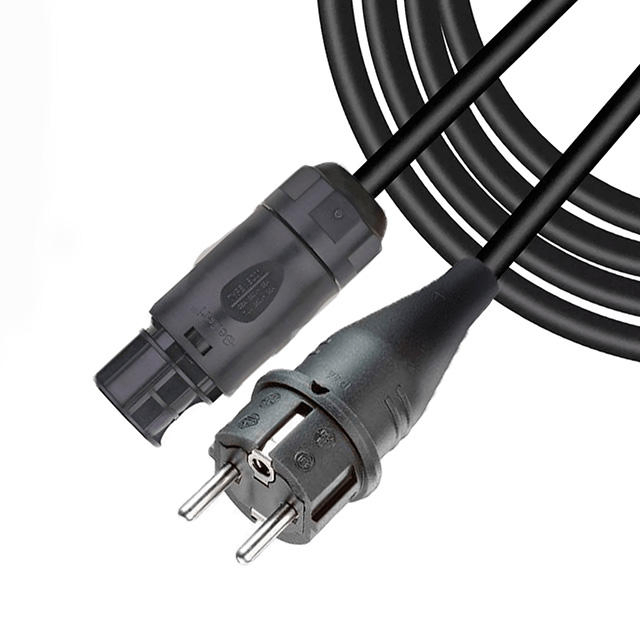

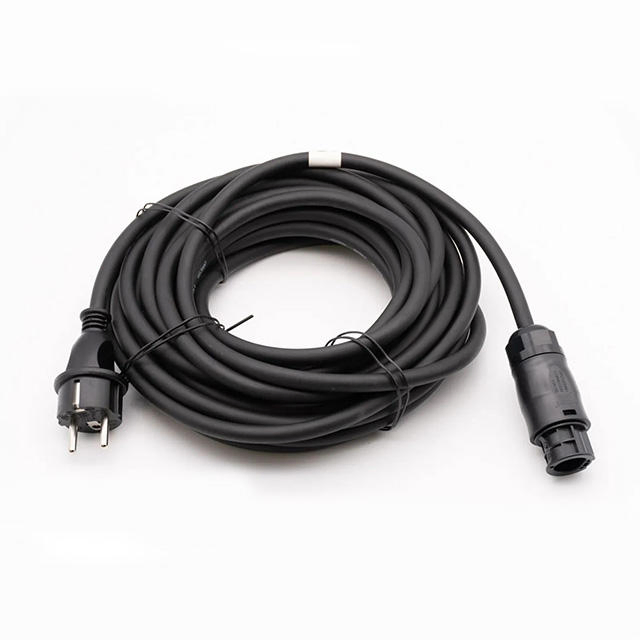

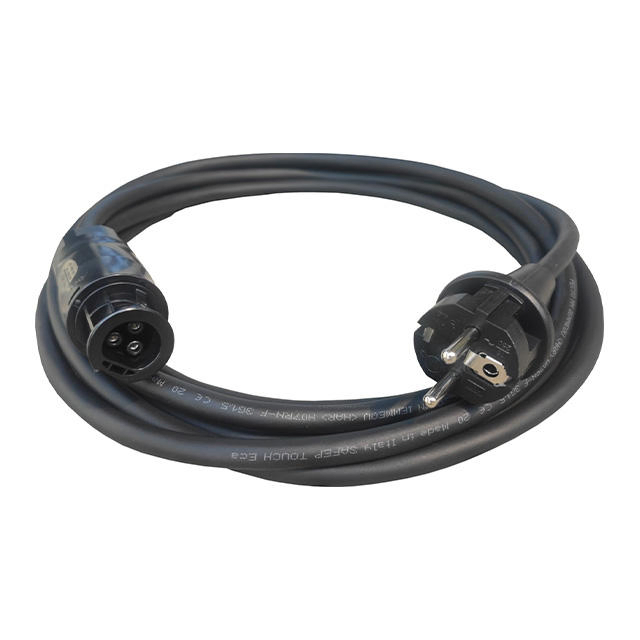

تفاصيل الموديل: كابل طاقة لنظام الطاقة الشمسية شوكو بطول 5 متر وقسم 1.5 مم² مع قابس Betteri BC01
التطبيق:
مناسب للعكس الجزئي أحادي الطور مع موصل Betteri، متوافق مع أنظمة AP وHoymiles وDeye وEnvertech وHuayu، بوسويرك أو تسوني تسول.
البيانات الفنية:
| عدد قلوب الإلكترود |
2P+PE |
| التيار المقدر |
25 أمبير (باستخدام سلك 4.0 ملم² أو 12 AWG) |
| الجهد المقدر |
CSA: 250/350 فولت تيار متردد؛ TUV:250 فولت تيار متردد |
| مقاومة التلامس |
≤1 ميجا أوم |
| تردد الطاقة ومقاومة الضغط |
4000 فولت من التيار المتردد |
| نوع الجهد الزائد |
III |
| درجة مقاومة الحريق |
UL94-V0 |
| أدخل قوة السحب للخارج |
10~50N (بدون المزاليج) |
| مواصفات الأسلاك المعمول بها |
2.5/4.0 مم² أو 14 / 12 AWG |
| مناسب للتوفير الخارجي للكابل |
10~13 مم |
| وضع الاتصال |
الضغط بالبرغي |
| مادة الغلاف |
PPO |
| مادة طرفية |
سبيكة نحاسية-زنك |
| معالجة سطح الطرف |
مطلي بالقصدير / فضي |
| مادة مانع التسرب |
صمغ؛ مطلي بالسيليكون |
وصف المنتج:
- الكابل الكهربائي المطاطي H07RN-F 3 × 1.5 مم²، كابل توصيل التغذية الكهربائية Betteri BC01 إلى مقبس Schuko، لتوصيل محول التيار المتردد الصغير بمقبس Schuko.
- بيتيرى BC01 إلى شوكو (CEE 7/7). شهادة كابل التيار المتردد الكهربائي وشهادة VDE Schuko.
- قطر الكابل: 10 مم
- كابل التوصيل مع الموصل Betteri BC01 (أنثى) لأنظمة محولات التيار المتردد الصغيرة، Hoymiles، Deye، Envertech، Huayu، بوسويرك أو تسوني تسول.
- الاتصالات: Betteri BC01 (المقبس) / Schuko (IP44). لغاية الحد الأقصى 3500 واط.
- كبل توصيل رئيسي، لتوصيل محول الوحدة بالتيار المتردد بمقبس Schuko.
- على أحد الجانبين مع مقبس توصيل الطاقة Betteri BC01 (أنثى) المثبت، الجانب الآخر مع قابس شوكو.
- خط الخرطوم المطاطي H07RN-F 3 x 1.5 مم² معتمد وفقًا لـ VDE 0282 للاستخدام في ظروف الاستخدام الشاق.
- وهي مقاومة للزيت، والأشعة فوق البنفسجية والأوزون، وهي مناسبة لدرجات الحرارة التي تتراوح بين -30 درجة مئوية و +60 درجة مئوية.
ميزات المنتج:
- لغاية الحد الأقصى 3500 واط.
- بيتيري BC01 إلى شوكو (CEE 7/7).
- 3 × 1.5 مم² كبل خرطوم مطاطي H07RN-F (مسندان + PE).
- متوافقة مع أنظمة المحول الصغير Hoymiles، Deye، Envertech، Huayu، بوسويرك أو تسول.
المواصفات:
- كبل أنثى BC01 إلى قابس شوكو
- قسم الكابلات: 3G1.5 أو 3G2.5
- رمز الكابل: H07RN-F، السلك المطاطي
- شهادة الكابل: اعتماد TUV
- سدادة BC01: TUV وIP68
- شوكو بلاج: IP44
- طول مخصص: 2 ميجا/3 م/5 م/10 م/15 م، إلخ
سلسلة إنتاج أجهزة الأسلاك
| 1. السيارات، الدراجات النارية، الحافلة، الدراجة، مجموعة كبل سلك الشاحنة |
| 2. الكابل الكهربائي وجهاز أسلاك التوصيل |
| 3. كبل الصوت والفيديو والراديو وعدة توصيلات أسلاك ISO |
| 4. ضفيرة أسلاك السلك الصناعي |
| 5. جهاز منزلي ذو أسلاك توصيل |
| 6. المنصهر، جهاز الألعاب، جهاز أسلاك التوصيل |
| 7. الطاقة، LVDS، RCA مسطح، كبل USB |
| 8. مجموعات كابلات أسلاك لوحة التحكم ولوحة التحكم |
| 9. كبل جهاز طبي وضفيرة أسلاك |
| 10. جهاز أسلاك توصيل نماذج الطائرة |

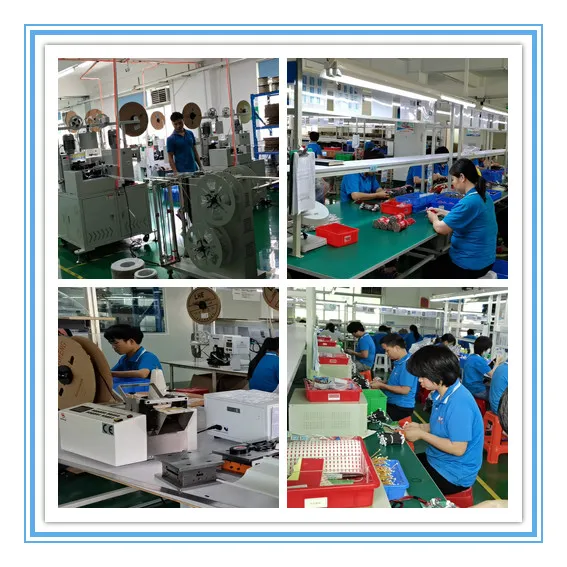

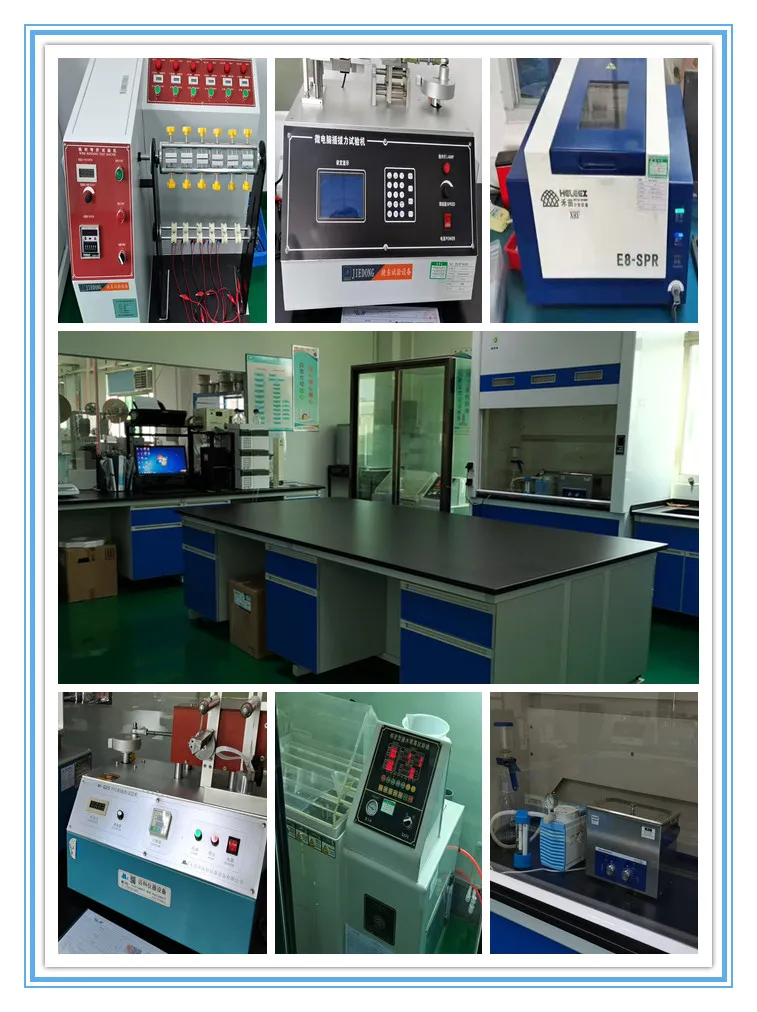

عملية التصنيع ومراقبة الجودة
دائمًا ما نولي مزيدًا من الاهتمام لجودة ضفيرة الأسلاك. يتحمل نظام التحكم القياسي في الجودة والفريق مسؤولية ضمان جودة المنتج في كل عملية باستخدام أجهزة مختلفة مثل جهاز اختبار الأسلاك.

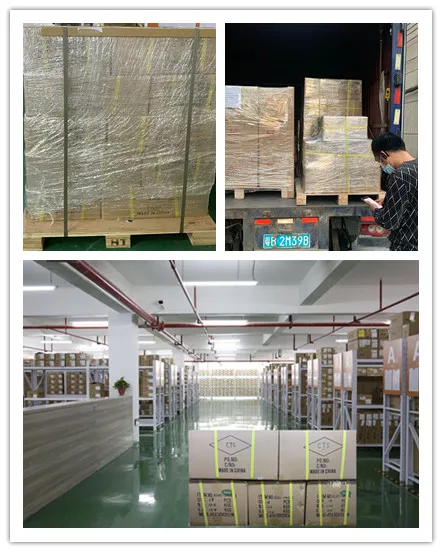

شهادة المنتج والتغليف
خدمة ما بعد البيع
- يتم توفير خدمة الدعم الفني عبر الإنترنت.
- تتوفر الشركة المصنعة للمعدات الأصلية (OEM).
- المنتج الذي نقدمه يأتي مع تقرير الاختبار والمصادقة.
- المنتج الذي نقدّمها يأتي مع ضمان لمدة 3 سنوات.
نبذة عنا
نحن شركة رائدة في تطوير وصنع وتوريد الأسلاك والضفائر الكهربائية. تأسست الشركة في عام 2017، ونحن نركز بشكل أساسي على عدة توصيلات الأسلاك والموصلات الكهربائية والمحطات الطرفية عالية الجودة، بقدرة إنتاجية تتجاوز 500,000 وحدة سنوياً لتلبية احتياجات عملائنا حول العالم.
الأسئلة الشائعة حول المنتج (FAQ)
ما هي الأجهزة المتوافقة مع كابل Betteri BC01 إلى Schuko؟
يتوافق هذا الكابل بشكل كامل مع العديد من أنظمة العواكس الصغيرة (Microinverters) الشهيرة مثل AP و Hoymiles و Deye و Envertech و Huayu و Bosswerk و Tsun TSOL.
هل هذا الكابل مناسب للاستخدام الخارجي ومقاوم للظروف الجوية؟
نعم، الكابل مصنوع من المطاط القوي H07RN-F ومقاوم للزيت والأشعة فوق البنفسجية والأوزون. كما أن موصل Betteri BC01 حاصل على تصنيف حماية IP68 ومقبس شوكو حاصل على تصنيف IP44، مما يجعله مناسباً جداً للبيئات الخارجية الصعبة.
ما هو نطاق درجات الحرارة التي يمكن للكابل العمل بها؟
تم تصميم هذا الكابل وتصنيعه ليتحمل درجات الحرارة الشديدة والمتغيرة، حيث يعمل بكفاءة وأمان في درجات حرارة تتراوح بين -30 درجة مئوية إلى +60 درجة مئوية.
هل يمكنني طلب طول مخصص لهذا الكابل؟
نعم، نحن نقدم أطوالاً مخصصة بناءً على متطلبات مشروعك، مثل 2 متر، 3 متر، 5 متر، 10 متر، 15 متر وغيرها.
ما هي فترة الضمان لهذا المنتج؟
نحن نضمن جودة منتجاتنا ونقدم ضمانًا لمدة 3 سنوات على الكابل بالإضافة إلى توفير كافة تقارير الاختبار والمصادقة اللازمة.
