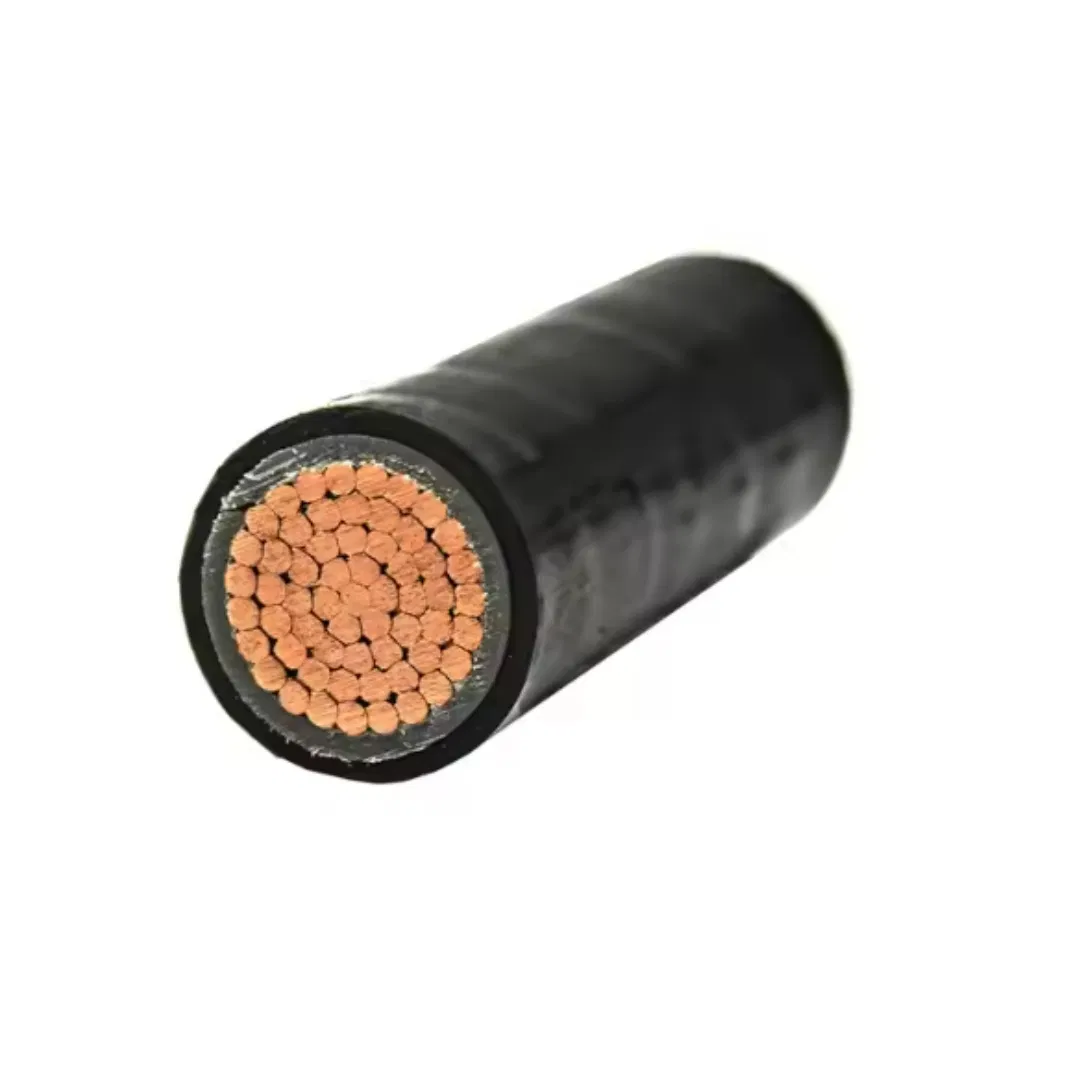

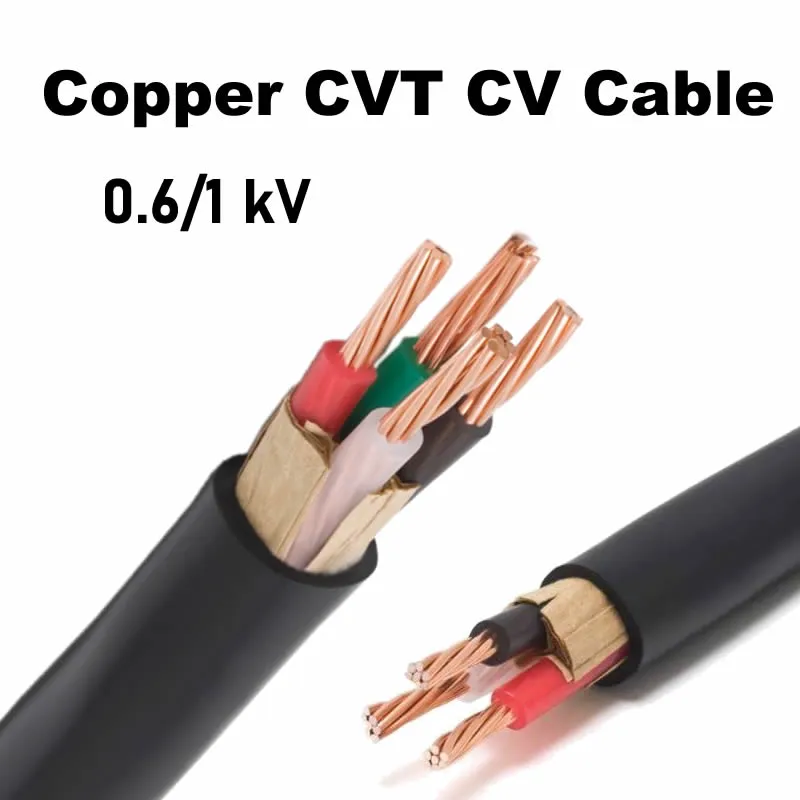

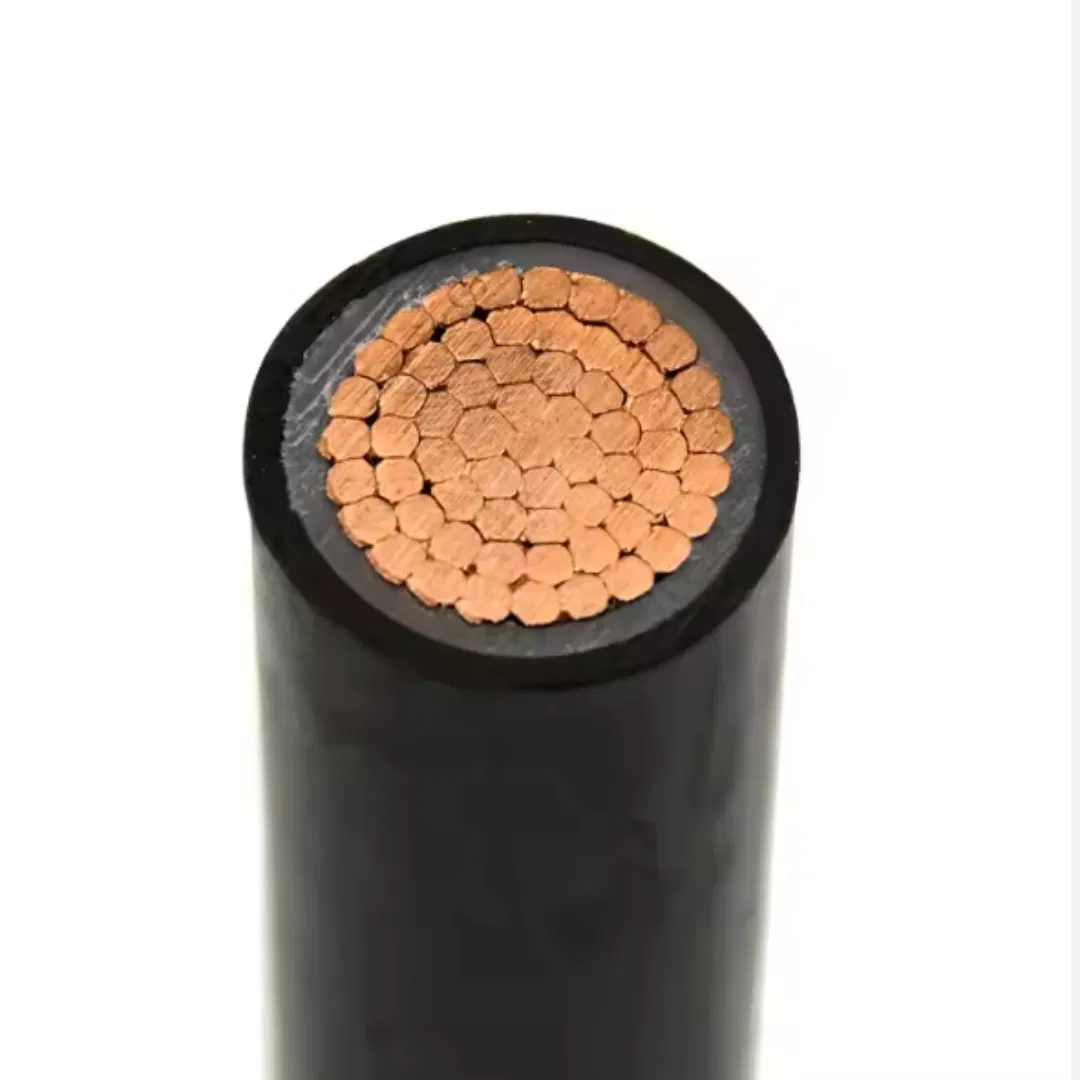

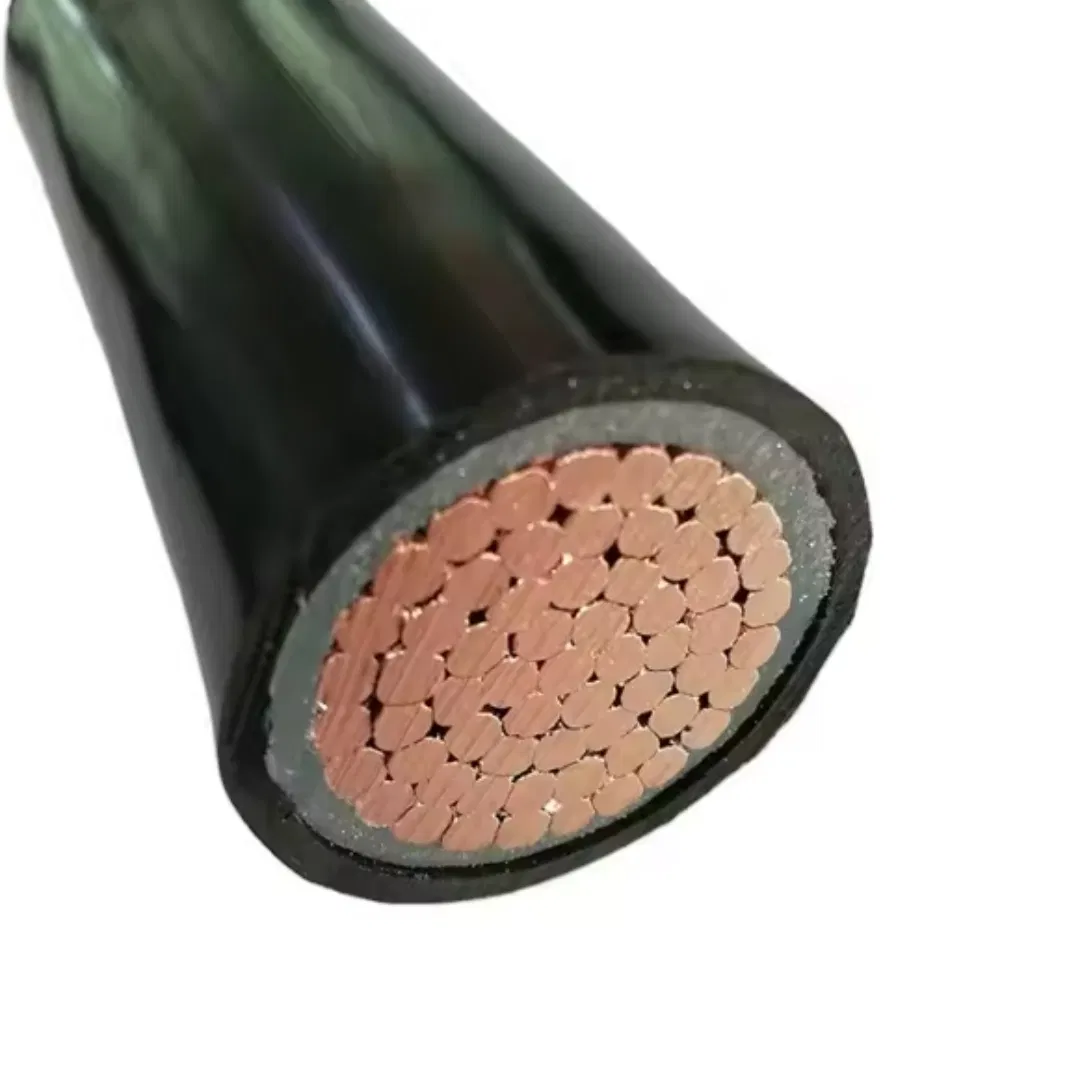

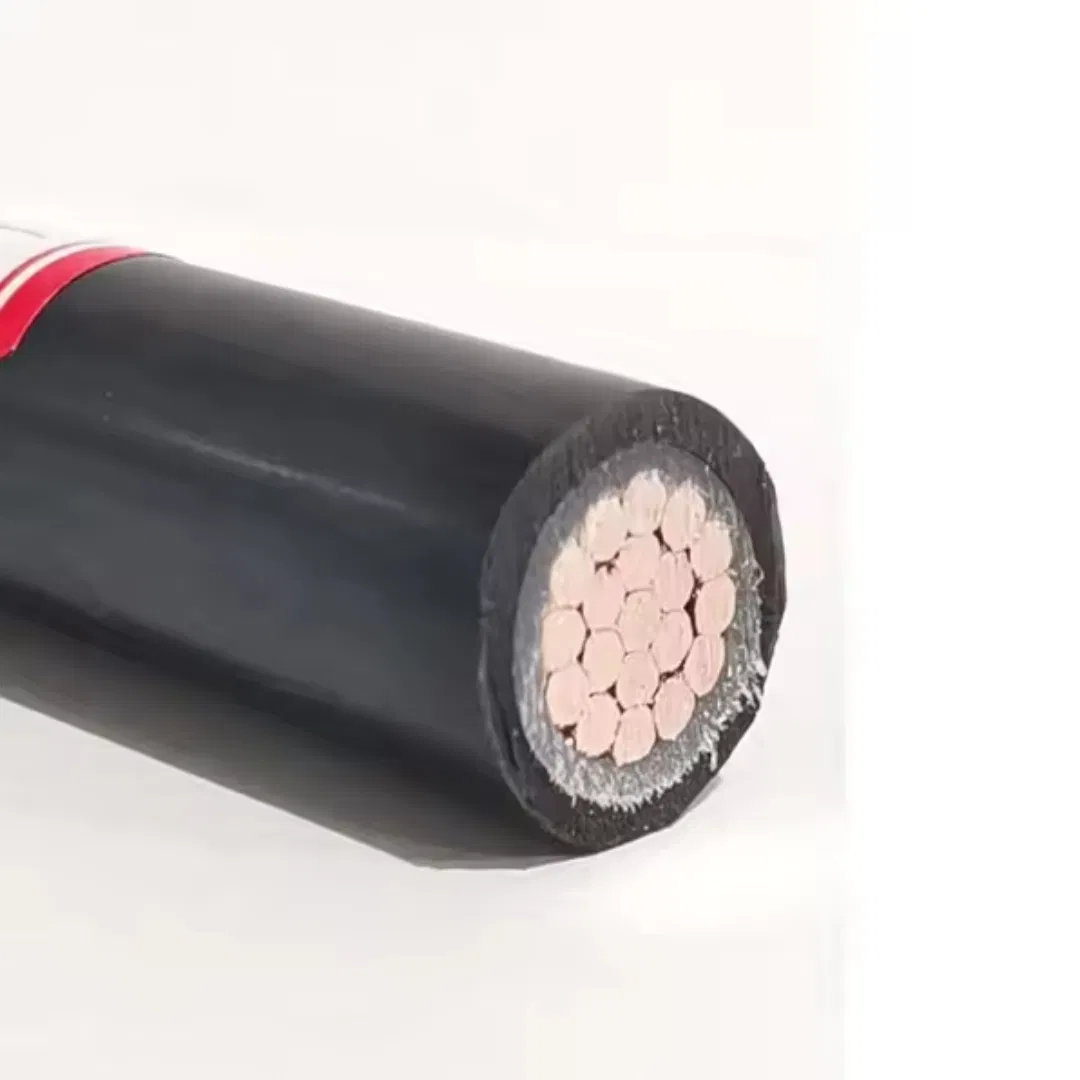

كبل CV XLPE مقاس 3.5 مم²، 5.5 مم²، 8 مم²، 14 مم²، 22 مم²، 30 مم²، 38 مم²: كبل طاقة TFR-CV بقدرة 0.6 / 1 كيلو فولت، بمقاسات 60 مم² من مادة PVC غير مكبرة الطاقة الكهربائية، و38 مم² و60 مم² بناقل حركة نحاسي متوافق مع أنظمة CVT.

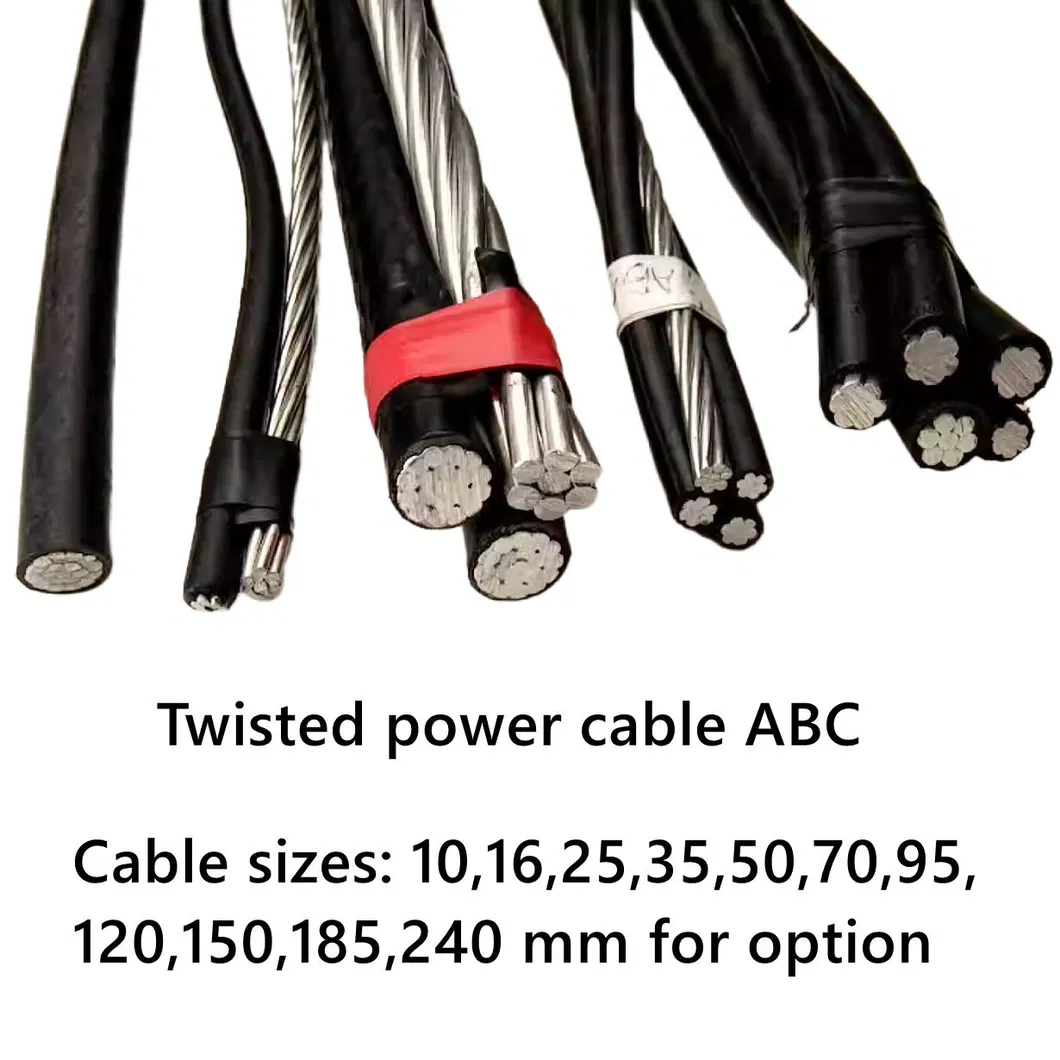

كبل توصيل الهوائي: كبل ABC منخفض الجهد، مصمم لخطوط الطاقة العلوية وأسلاك مدخل الغرف بضغط تيار متردد مقدّر يبلغ 1 كيلو فولت وأقل. توفر هذه الكابلات تكاليف أقل في التركيب والصيانة والتشغيل، وتضمن موثوقية وأماناً أعلى لشبكات التوزيع.

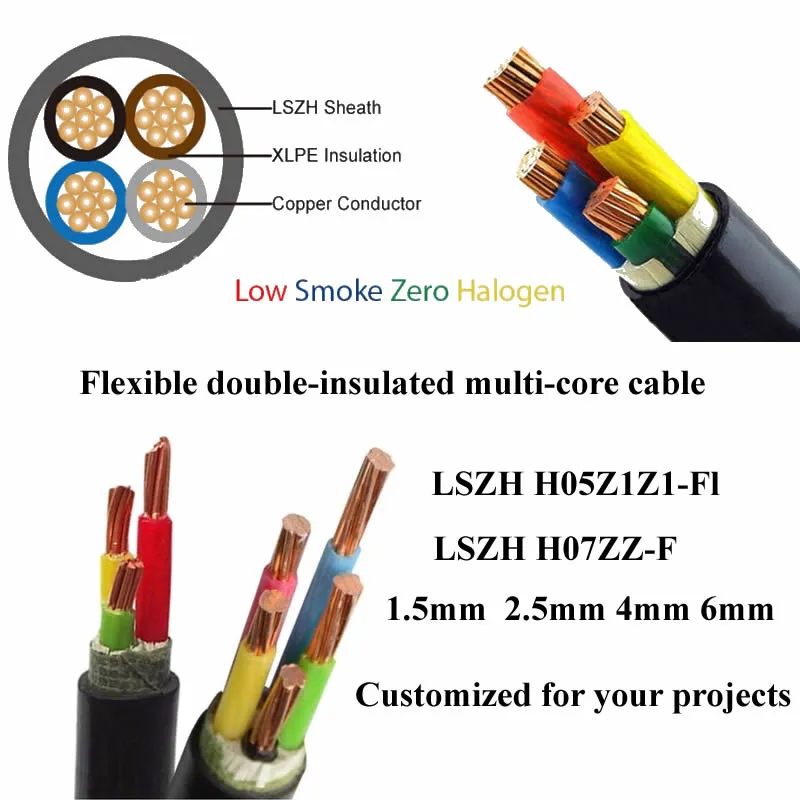

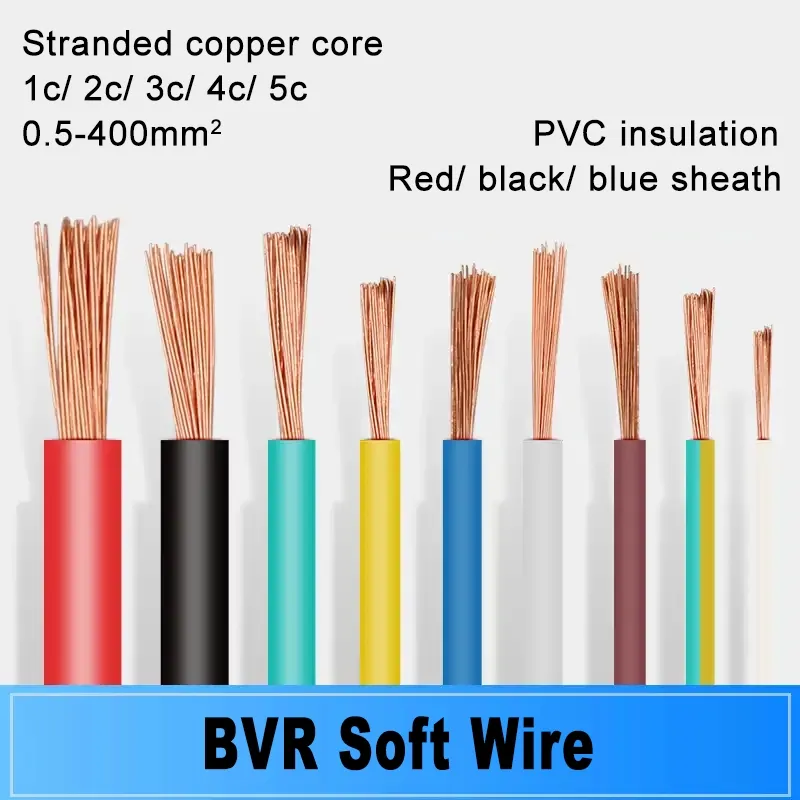

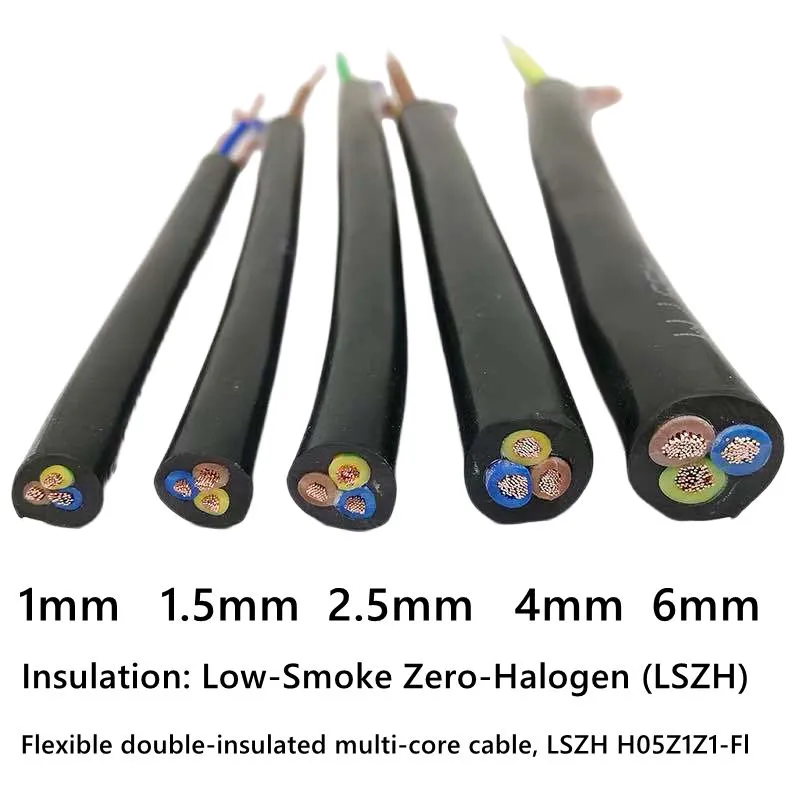

كبل LSZH H05Z1Z1-FL: كابل نحاسي مرن معزول مزدوج المراكز، خالي من الهالوجين ومنخفض الدخان، ومقاوم للحرائق ودرجات الحرارة المرتفعة. بالإضافة إلى كبلات كهربائية معزولة XLPE/PVC بمقاسات مختلفة لتلبية متطلبات التركيبات الأرضية والهوائية.

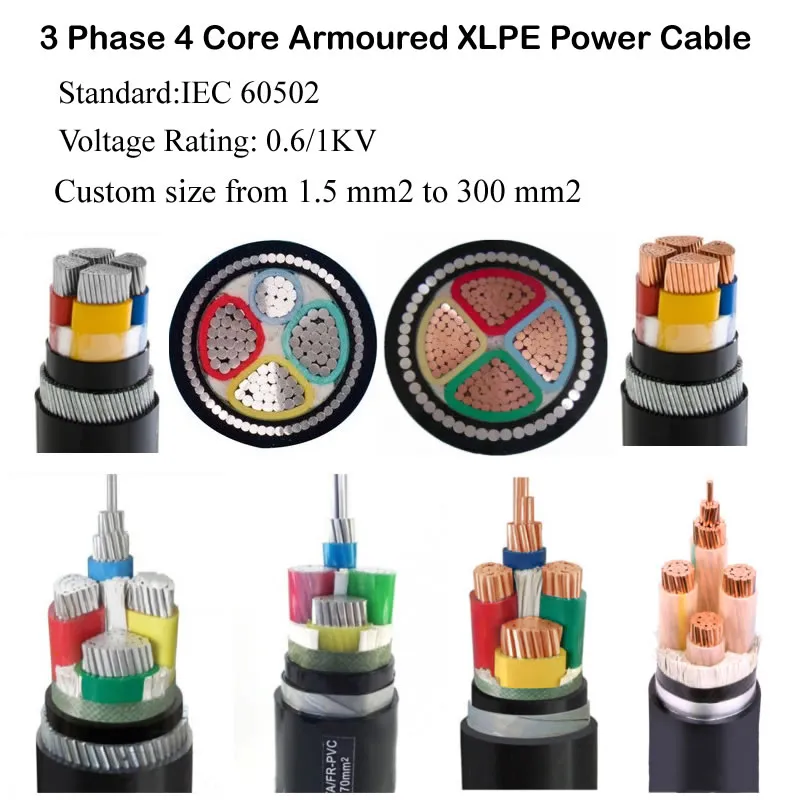

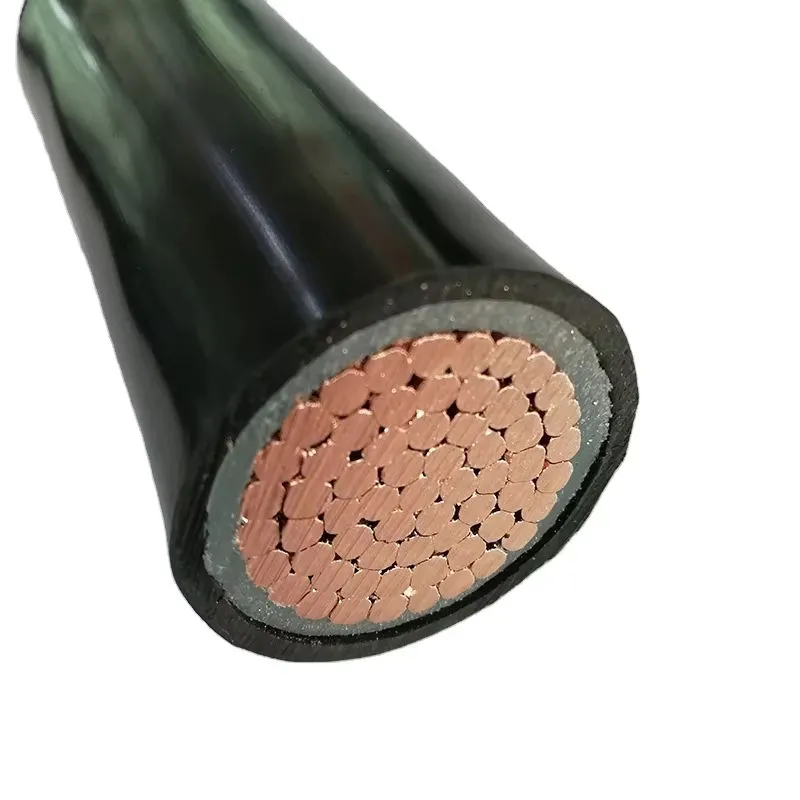

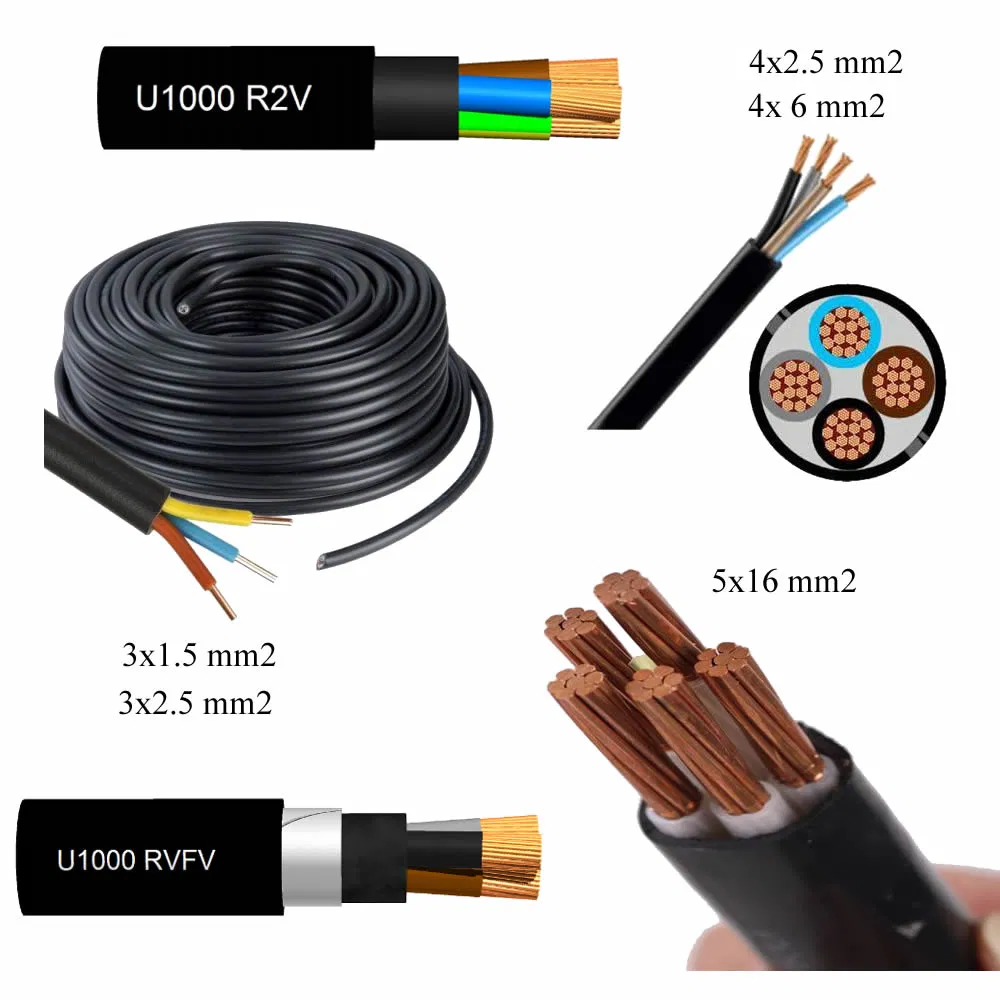

كبلات معزولة بمادة PVC بقوة 600/1000 فولت، وفقًا لمعيار IEC 60502-1: تستخدم هذه الكابلات لإمداد الكهرباء في أنظمة التركيب منخفضة الجهد. وهي مناسبة للتركيب في الأماكن المغلقة والمفتوحة، وفي قنوات الكابلات تحت الأرض، ومحطات الطاقة، ولوحات التوزيع الكهربائي، والمنشآت الصناعية حيث لا يوجد خطر كبير لحدوث أضرار ميكانيكية.
تتكون الموصلات من النحاس العادي أو المصقول بالمعدن (الفئة 1 أو الفئة 2)، أو الألمنيوم، أو سبائك الألمنيوم، وتتوافق تماماً مع متطلبات المعيار الدولي IEC 60228.
مادة العزل مصنوعة من الكلوريد متعدد الفينيل (PVC) من النوع A وفقاً للمعيار IEC 60502-1. للأغطية الداخلية للكابلات متعددة القلوب، يتم استخدام حشوات مناسبة لدرجة حرارة التشغيل لملء الفراغات بين القلوب لضمان استدارة الكابل وجودة عزله.
| عدد القلوب | اللون القياسي |
|---|---|
| 1 قلب | أحمر أو أسود |
| 2 أساسات | أحمر، أسود |
| 3 أساسات | أحمر، أصفر، أزرق |
| 4 أساسات | أحمر، أصفر، أزرق، أسود |
| 5 أساسات | أحمر، أصفر، أزرق، أسود، أخضر |
| أكثر من 5 أساسات | قلوب سوداء ذات أرقام بيضاء |
| عدد القلوب | اللون القياسي |
|---|---|
| 1 قلب | بني أو أزرق |
| 2 أساسات | بني، أزرق |
| 3 أساسات | بني، أسود، رمادي |
| 4 أساسات | أزرق، بني، أسود، رمادي |
| 5 أساسات | أخضر/أصفر، أزرق، بني، أسود، رمادي |
| أكثر من 5 أساسات | قلوب سوداء ذات أرقام بيضاء |

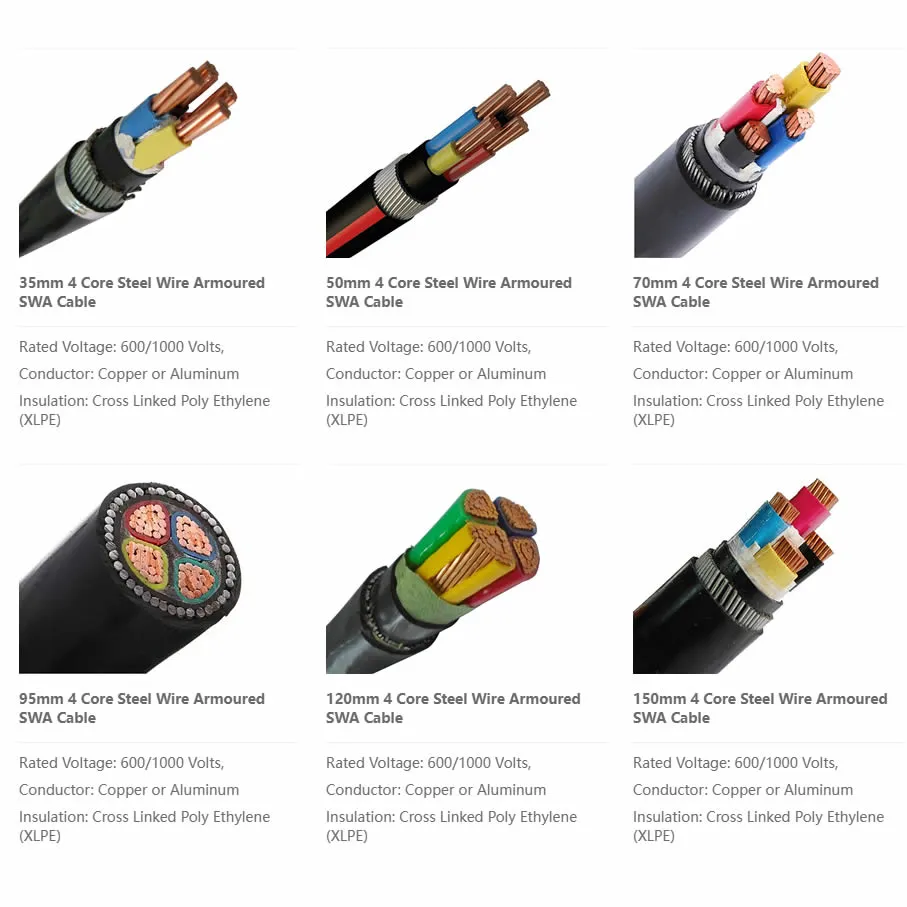

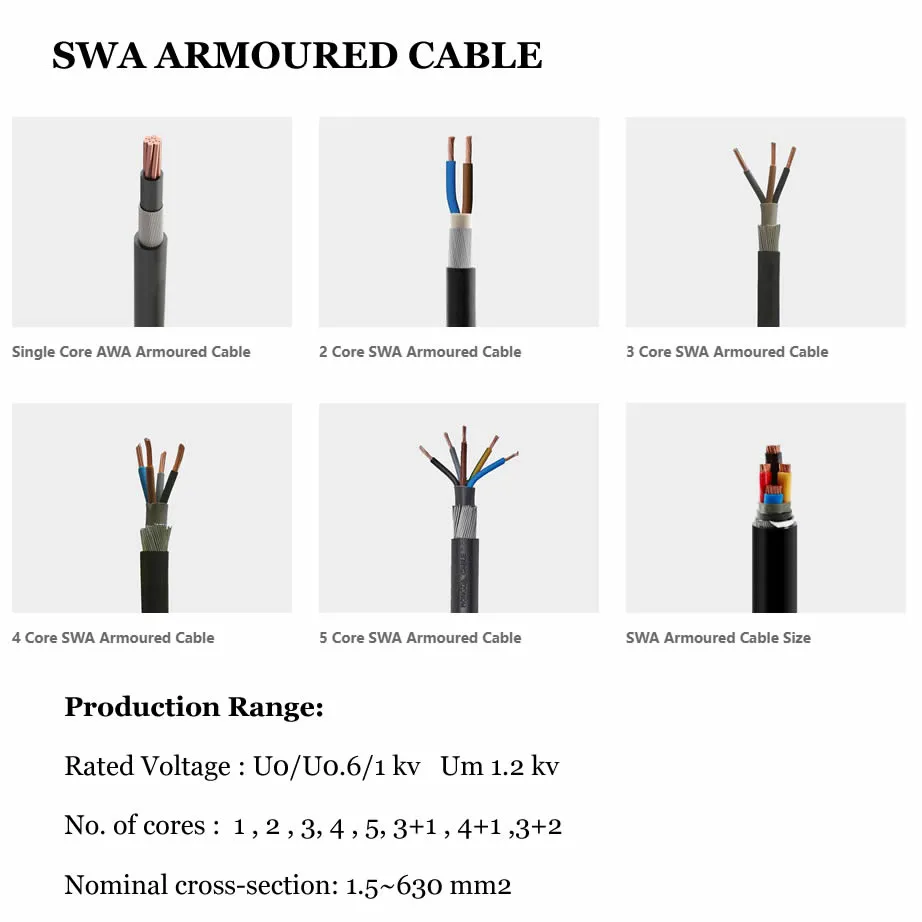

يمكن تزويد الكابلات بدرع من أسلاك الألمنيوم أو الفولاذ المجلفن الحلزوني، أو شريط فولاذي مزدوج لحماية الكابل من الضغوط الميكانيكية الخارجية.
تتوفر الكابلات بغلاف خارجي مثبط للهب يتوافق مع متطلبات اختبار اللهب للمعيار IEC 60332-3-22 وIEC 60332-3-23. كما تتوفر خيارات خالية من الهالوجين ومنخفضة الدخان متوافقة مع معيار IEC 60754.
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|
| 1x4 | 2.3 | 1 | 1.4 | 7.1 |
| 1x6 | 2.8 | 1 | 1.4 | 7.6 |
| 1x10 | 3.6 | 1 | 1.4 | 8.4 |
| 1x16 | 4.5 | 1 | 1.4 | 9.3 |
| 1x25 | 5.6 | 1.2 | 1.4 | 10.8 |
| 1x35 | 6.7 | 1.2 | 1.4 | 11.9 |
| 1x50 | 8 | 1.4 | 1.4 | 13.6 |
| 1x70 | 9.4 | 1.4 | 1.4 | 15.1 |
| 1x95 | 11 | 1.6 | 1.5 | 17.2 |
| 1x120 | 12.4 | 1.6 | 1.5 | 18.7 |
| 1x150 | 13.8 | 1.8 | 1.6 | 20.6 |
| 1x185 | 15.3 | 2 | 1.7 | 22.7 |
| 1x240 | 17.5 | 2.2 | 1.8 | 25.4 |
| 1x300 | 19.5 | 2.4 | 1.9 | 28.0 |
| 1x400 | 22.6 | 2.6 | 2.0 | 31.7 |
| 1x500 | 25.2 | 2.8 | 2.1 | 35.0 |
| 1x630 | 28.3 | 2.8 | 2.2 | 38.3 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|
| 2x1.5 | 1.4 | 0.8 | 1.8 | 9.6 |
| 2x2.5 | 1.8 | 0.8 | 1.8 | 10.4 |
| 2x4 | 2.3 | 1 | 1.8 | 12.2 |
| 2x6 | 2.8 | 1 | 1.8 | 13.2 |
| 2x10 | 3.6 | 1 | 1.8 | 14.8 |
| 2x16 | 4.5 | 1 | 1.8 | 16.6 |
| 2x25 | 5.6 | 1.2 | 1.8 | 19.6 |
| 2x35 | 6.7 | 1.2 | 1.8 | 21.8 |
| 2x50 | 8 | 1.4 | 1.8 | 25.2 |
| 2x70 | 9.4 | 1.4 | 1.9 | 28.1 |
| 2x95 | 11 | 1.6 | 2.0 | 32.4 |
| 2x120 | 12.4 | 1.6 | 2.1 | 35.4 |
| 2x150 | 13.8 | 1.8 | 2.2 | 39.2 |
| 2x185 | 15.3 | 2 | 2.4 | 43.3 |
| 2x240 | 17.5 | 2.2 | 2.5 | 48.9 |
| 2x300 | 19.5 | 2.4 | 2.7 | 54.0 |
| 2x400 | 22.6 | 2.6 | 2.9 | 61.5 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|
| 3x1.5 | 1.4 | 0.8 | 1.8 | 10.1 |
| 3x2.5 | 1.8 | 0.8 | 1.8 | 10.9 |
| 3x4 | 2.3 | 1 | 1.8 | 12.9 |
| 3x6 | 2.8 | 1 | 1.8 | 13.9 |
| 3x10 | 3.6 | 1 | 1.8 | 15.7 |
| 3x16 | 4.5 | 1 | 1.8 | 17.6 |
| 3x25 | 5.6 | 1.2 | 1.8 | 20.8 |
| 3x35 | 6.7 | 1.2 | 1.8 | 23.2 |
| 3x50 | 8.0 | 1.4 | 1.8 | 26.9 |
| 3x70 | 9.4 | 1.4 | 1.9 | 30.1 |
| 3x95 | 11.0 | 1.6 | 2.1 | 34.7 |
| 3x120 | 12.4 | 1.6 | 2.2 | 38.0 |
| 3x150 | 13.8 | 1.8 | 2.3 | 42.1 |
| 3x185 | 15.3 | 2 | 2.5 | 46.5 |
| 3x240 | 17.5 | 2.2 | 2.7 | 52.5 |
| 3x300 | 19.5 | 2.4 | 2.8 | 58.0 |
| 3x400 | 22.6 | 2.6 | 3.1 | 66.1 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|
| 4x1.5 | 1.4 | 0.8 | 1.8 | 10.8 |
| 4x2.5 | 1.8 | 0.8 | 1.8 | 11.8 |
| 4x4 | 2.3 | 1 | 1.8 | 14.0 |
| 4x6 | 2.8 | 1 | 1.8 | 15.2 |
| 4x10 | 3.6 | 1 | 1.8 | 17.1 |
| 4x16 | 4.5 | 1 | 1.8 | 19.3 |
| 4x25 | 5.6 | 1.2 | 1.8 | 22.9 |
| 4x35 | 6.7 | 1.2 | 1.8 | 25.6 |
| 4x50 | 8.0 | 1.4 | 1.9 | 29.9 |
| 4x70 | 9.4 | 1.4 | 2.0 | 33.5 |
| 4x95 | 11.0 | 1.6 | 2.2 | 38.7 |
| 4x120 | 12.4 | 1.6 | 2.3 | 42.3 |
| 4x150 | 13.8 | 1.8 | 2.5 | 46.9 |
| 4x185 | 15.3 | 2 | 2.6 | 51.9 |
| 4x240 | 17.5 | 2.2 | 2.9 | 58.6 |
| 4x300 | 19.5 | 2.4 | 3.1 | 64.8 |
| 4x400 | 22.6 | 2.6 | 3.3 | 73.8 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|
| 5x1.5 | 1.4 | 0.8 | 1.8 | 11.7 |
| 7x1.5 | 1.4 | 0.8 | 1.8 | 12.6 |
| 10x1.5 | 1.4 | 0.8 | 1.8 | 15.6 |
| 12x1.5 | 1.4 | 0.8 | 1.8 | 16.1 |
| 14x1.5 | 1.4 | 0.8 | 1.8 | 16.8 |
| 19x1.5 | 1.4 | 0.8 | 1.8 | 18.6 |
| 21x1.5 | 1.4 | 0.8 | 1.8 | 19.5 |
| 24x1.5 | 1.4 | 0.8 | 1.8 | 21.6 |
| 30x1.5 | 1.4 | 0.8 | 1.8 | 22.8 |
| 40x1.5 | 1.4 | 0.8 | 1.8 | 27.7 |
| 48x1.5 | 1.4 | 0.8 | 1.9 | 28.2 |
| 61x1.5 | 1.4 | 0.8 | 1.9 | 30.9 |
| 5x2.5 | 1.8 | 0.8 | 1.8 | 12.8 |
| 7x2.5 | 1.8 | 0.8 | 1.8 | 13.8 |
| 10x2.5 | 1.8 | 0.8 | 1.8 | 17.2 |
| 12x2.5 | 1.8 | 0.8 | 1.8 | 17.7 |
| 14x2.5 | 1.8 | 0.8 | 1.8 | 18.6 |
| 19x2.5 | 1.8 | 0.8 | 1.8 | 20.6 |
| 21x2.5 | 1.8 | 0.8 | 1.8 | 21.6 |
| 24x2.5 | 1.8 | 0.8 | 1.8 | 24.0 |
| 30x2.5 | 1.8 | 0.8 | 1.8 | 25.4 |
| 40x2.5 | 1.8 | 0.8 | 2.0 | 31.1 |
| 48x2.5 | 1.8 | 0.8 | 2.0 | 31.7 |
| 61x2.5 | 1.8 | 0.8 | 2.1 | 34.7 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|---|---|
| 1x4 | 2.3 | 1 | 1.0 | 0.8 | 1.8 | 11.5 |
| 1x6 | 2.8 | 1 | 1.0 | 0.8 | 1.8 | 12.0 |
| 1x10 | 3.6 | 1 | 1.0 | 0.8 | 1.8 | 12.8 |
| 1x16 | 4.5 | 1 | 1.0 | 0.8 | 1.8 | 13.7 |
| 1x25 | 5.6 | 1.2 | 1.0 | 0.8 | 1.8 | 15.2 |
| 1x35 | 6.7 | 1.2 | 1.0 | 1.25 | 1.8 | 17.2 |
| 1x50 | 8.0 | 1.4 | 1.0 | 1.25 | 1.8 | 18.9 |
| 1x70 | 9.4 | 1.4 | 1.0 | 1.25 | 1.8 | 20.3 |
| 1x95 | 11.0 | 1.6 | 1.0 | 1.6 | 1.8 | 23.0 |
| 1x120 | 12.4 | 1.6 | 1.0 | 1.6 | 1.8 | 24.4 |
| 1x150 | 13.8 | 1.8 | 1.0 | 1.6 | 1.8 | 26.2 |
| 1x185 | 15.3 | 2 | 1.0 | 1.6 | 1.9 | 28.2 |
| 1x240 | 17.5 | 2.2 | 1.0 | 1.6 | 1.9 | 31.0 |
| 1x300 | 19.5 | 2.4 | 1.0 | 2.0 | 2.1 | 34.4 |
| 1x400 | 22.6 | 2.6 | 1.2 | 2.0 | 2.2 | 38.6 |
| 1x500 | 25.2 | 2.8 | 1.2 | 2.0 | 2.3 | 41.8 |
| 1x630 | 28.3 | 2.8 | 1.2 | 2.5 | 2.4 | 46.2 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|---|---|
| 2x2.5 | 1.8 | 0.8 | 1.0 | 0.8 | 1.8 | 14.0 |
| 2x4 | 2.3 | 1 | 1.0 | 1.25 | 1.8 | 16.7 |
| 2x6 | 2.8 | 1 | 1.0 | 1.25 | 1.8 | 17.7 |
| 2x10 | 3.6 | 1 | 1.0 | 1.25 | 1.8 | 19.3 |
| 2x16 | 4.5 | 1 | 1.0 | 1.25 | 1.8 | 21.1 |
| 2x25 | 5.6 | 1.2 | 1.0 | 1.6 | 1.8 | 24.8 |
| 2x35 | 6.7 | 1.2 | 1.0 | 1.6 | 1.8 | 27.0 |
| 2x50 | 8 | 1.4 | 1.0 | 1.6 | 1.9 | 30.7 |
| 2x70 | 9.4 | 1.4 | 1.0 | 2.0 | 2.1 | 34.5 |
| 2x95 | 11 | 1.6 | 1.2 | 2.0 | 2.2 | 39.2 |
| 2x120 | 12.4 | 1.6 | 1.2 | 2.0 | 2.3 | 42.2 |
| 2x150 | 13.8 | 1.8 | 1.2 | 2.5 | 2.5 | 47.2 |
| 2x185 | 15.3 | 2 | 1.4 | 2.5 | 2.6 | 51.6 |
| 2x240 | 17.5 | 2.2 | 1.4 | 2.5 | 2.8 | 57.2 |
| 2x300 | 19.5 | 2.4 | 1.6 | 2.5 | 3.0 | 62.8 |
| 2x400 | 22.6 | 2.6 | 1.6 | 2.5 | 3.2 | 70.3 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|---|---|
| 3x2.5 | 1.8 | 0.8 | 1.0 | 0.8 | 1.8 | 14.5 |
| 3x4 | 2.3 | 1 | 1.0 | 1.25 | 1.8 | 17.4 |
| 3x6 | 2.8 | 1 | 1.0 | 1.25 | 1.8 | 18.4 |
| 3x10 | 3.6 | 1 | 1.0 | 1.25 | 1.8 | 20.2 |
| 3x16 | 4.5 | 1 | 1.0 | 1.6 | 1.8 | 22.8 |
| 3x25 | 5.6 | 1.2 | 1.0 | 1.6 | 1.8 | 26.0 |
| 3x35 | 6.7 | 1.2 | 1.0 | 1.6 | 1.9 | 28.5 |
| 3x50 | 8.0 | 1.4 | 1.0 | 2 | 2.0 | 33.3 |
| 3x70 | 9.4 | 1.4 | 1.2 | 2 | 2.1 | 37.0 |
| 3x95 | 11.0 | 1.6 | 1.2 | 2 | 2.3 | 41.6 |
| 3x120 | 12.4 | 1.6 | 1.2 | 2.5 | 2.4 | 45.9 |
| 3x150 | 13.8 | 1.8 | 1.4 | 2.5 | 2.6 | 50.4 |
| 3x185 | 15.3 | 2 | 1.4 | 2.5 | 2.7 | 54.8 |
| 3x240 | 17.5 | 2.2 | 1.5 | 2.5 | 2.9 | 61.2 |
| 3x300 | 19.5 | 2.4 | 1.6 | 2.5 | 3.1 | 66.8 |
| 3x400 | 22.6 | 2.8 | 1.6 | 3.15 | 3.4 | 76.7 |
| 3x500 | 25.2 | 2.8 | 1.8 | 3.15 | 3.7 | 83.6 |
| قسم الصليب الاسمي (مم²) | قطر الموصل تقريبًا (مم) | سُمك العزل الاسمي (مم) | سُمك الغلاف الداخلي (مم) | سلك صلب اسمي (مم) | سُمك الغلاف الاسمي (مم) | القطر الإجمالي تقريبًا (مم) |
|---|---|---|---|---|---|---|
| 4x4 | 2.3 | 1 | 1 | 1.25 | 1.8 | 18.5 |
| 4x6 | 2.8 | 1 | 1 | 1.25 | 1.8 | 19.7 |
| 4x10 | 3.6 | 1 | 1 | 1.25 | 1.8 | 22.3 |
| 4x16 | 4.5 | 1 | 1 | 1.6 | 1.8 | 24.5 |
| 4x25 | 5.6 | 1.2 | 1 | 1.6 | 1.9 | 28.2 |
| 4x35 | 6.7 | 1.2 | 1 | 1.6 | 2.0 | 31.1 |
| 4x50 | 8.0 | 1.4 | 1 | 2.0 | 2.1 | 36.7 |
| 4x70 | 9.4 | 1.4 | 1.2 | 2.0 | 2.3 | 40.4 |
| 4x95 | 11.0 | 1.6 | 1.2 | 2.5 | 2.5 | 46.6 |
| 4x120 | 12.4 | 1.6 | 1.4 | 2.5 | 2.6 | 50.6 |
| 4x150 | 13.8 | 1.8 | 1.4 | 2.5 | 2.7 | 55.3 |
| 4x185 | 15.3 | 2 | 1.4 | 2.5 | 2.9 | 60.6 |
| 4x240 | 17.5 | 2.2 | 1.6 | 2.5 | 3.1 | 67.3 |
| 4x300 | 19.5 | 2.4 | 1.6 | 3.15 | 3.4 | 74.9 |
| 4x400 | 22.6 | 2.6 | 1.8 | 3.15 | 3.7 | 84.4 |
| 4x500 | 25.2 | 2.8 | 2v | 3.15 | 3.9 | 92.1 |
